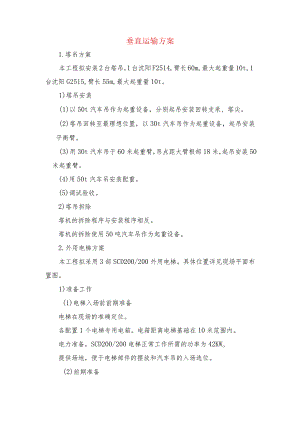

垂直运输方案.docx

垂直运输方案1.塔吊方案本工程拟安装2台塔吊，1台沈阳F2514,臂长60m,最大起重量10t,1台沈阳G2515,臂长55m,最大起重量10t。1)塔吊安装(1)以50t汽车吊作为起重设备，分别起吊安装回转支承、塔尖。(2)塔吊回转至最理想位置，以30t汽车吊作为起重设备，起吊安装平衡臂。(3)用30t汽车吊于60米起重臂，吊点距大臂根部18米，起吊安装50米起重臂。(4)用50t汽车吊安装配重。(5)调试验收。2)塔吊拆除塔机的拆除程序与安装程序相反。塔机的拆除使用50吨汽车吊作为起重设备。2.外用电梯方案本工程拟采用3部SCD200/200外用电梯。具体位置详见现场平面布置图。1)准备工作(1)电梯入场前前期准备电梯在现场的准确定位。各配置1个电梯专用电箱。电箱距离电梯基础在10米范围内。电力准备，SCD200/200电梯正常工作所需的功率为42KWo提供场地，便于电梯部件的摆放和汽车吊的入场选位。(2)前期准备a必须对SCD200/200电梯的钢结构机构、电气机构部件进行严格、仔细的检查，严禁有疲劳破坏的设备进场，不允许电气控制不灵敏、电路不畅通的设备进场Qb购置合格的SCD200/200电梯的预埋件。c备齐全测量垂直度和水平度的仪器。d所有入场安拆人员必须持证上岗。2)电梯的安装(1)设备及辅助工具选用：塔吊、缆风绳等其它辅助器具。(2)电梯安装程序安装底架，调整水平度。安装两节标准节。安装围栏。用塔吊安装梯笼。用塔吊安装标准节，每次安装6节。塔吊加节以后依次安装立管、两道短支撑、过桥联杆、一道长支撑、附着撑杆。电梯安装过程中需要经纬仪配合测量垂直度。安装到初始高度后加装配重、天轮、钢丝绳。调试、试运转。根据要求对电梯进行验收，验收合格电梯方能投入使用。3)电梯拆除电梯拆除时塔吊已先行拆除，因此电梯自降需要使用梯笼顶小扒杆，按照说明书要求逐步降至地面。最后用8吨汽车吊拆除吊笼、底架并装车。
