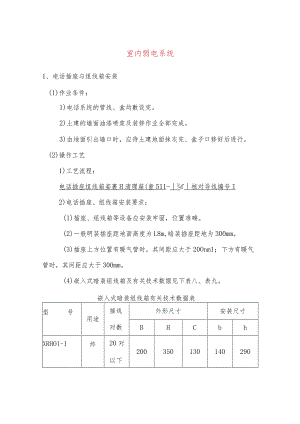

室内弱电系统1、电话插座与组线箱安装(1)作业条件：1)电话系统的管线、盒均敷设完。2)土建的墙面油漆喷浆及装修作业全部完成。3)由地面引出墙口时，应待土建地面抹灰完、盒子口修好后进行。(2)操作工艺1)工艺流程：电话插座组线箱妾裹H清理箱(童511-¾f核对导线编号I2)电话插座、组线箱安装要求：(1)插座、组线箱等设备应安装牢固，位置准确。(2)一般明装插座距地面高度为L8m,暗装插座距地为300mm。(3)插座上方位置有暖气管时，其间距应大于20Onm1；下方有暖气管时，其间距应大于300mm。(4)嵌入式暗装组线箱及有关技术数据见下表八、表九。嵌入式暗装组线箱有关技术数据表型号用途接线对数外形尺寸安装尺寸BHCbhXRHOl-I终20对以下200350130140290XRH01-2端30对250500130190440XRHO1-3箱40对60对300500130240440XRH01-480对300650130240590XRH01-5100对300800160240740XRH01-6150对400900160340840XRHO1-7中20对以下300500130240440XRH01-830对300600130240540XRH01-9间40对60对400650160340590XRHOl-IO箱80对400800160340740XRHOl-Il100对400900160340840XRH01-12150对5001000160440940电话线对数与端子板排列关系表接线对数2030406080100150端子板排列0i3）清理箱（盒）：在导线连接前清净（盒）内的各种杂物，箱（盒）收口平整。4）接线：将预留在盒内的电话线留出适当长度，引出面板孔，用配套螺丝固定在面板上，同时找平，标高一致。当面板在地面出口采用插接方式时，将导线留出一定余量，剥出绝缘层，将线芯分别压在端子上，并做好标记。当导线在组线箱内时，剥去绝缘层，将线芯分别压在组线箱的端子排上，并做好标记，组线箱门应开启灵活，油漆完好。5）校对导线编号：根据设计图纸按组线箱内导线的编号，用对讲机核对各终端接线,核对无误后，同时做好记录。交付使用单位前应由有关监督部门检查认可后方准许使用。2、电视天线系统安装（1）作业条件：1）随土建结构砌墙时，预埋管和用户盒，箱已完成。2）土建内部装修油漆浆活全部施工完。3）同轴电缆已敷设完工。（2）操作工艺I天线安装Hf褊设备和机房设备妾照T传输分配部分安装1一阿3、分配器与分支器的安装(1)明装：a.安装方法是按照部件的安装孔位，用66mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。b.对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长25030Onlm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。(2)暗装：暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。在木箱上装分配器或分支器时，可按安装孔位置,直接用木螺丝固定。采用铁箱结构，可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。4、用户终端安装(1)检查修理盒子口：检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。(2)结线压接：先将盒内电缆接头剪成100150Omnl的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm,留出3mm的绝缘台和12mm芯线，将线芯压在端子上，用。卡压牢铜网套处。(3)固定盒盖：一般用户盒插孔的阻抗为75Q(也有300。)，彩色电视机其天线输入插孔阻抗为75。，同时可配CT-75型插头及SYKV-75-5L型白色同轴电缆。把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处，同时调整好面板再固定牢固。5、系统内的接地：(1)屏蔽层及器件金属接地：为了减少对CATV系统内器件的干扰和防止雷击，器件金属部位要求屏蔽接地，即线路中设置的放大器、衰减器、混合器、分配器等的金属屏蔽层、电缆线屏蔽层电缆吊索及器件金属外壳应全部连通，保证接地良好。(2)金属管干线与支线和建筑物防雷接地应有良好的整体接地。
