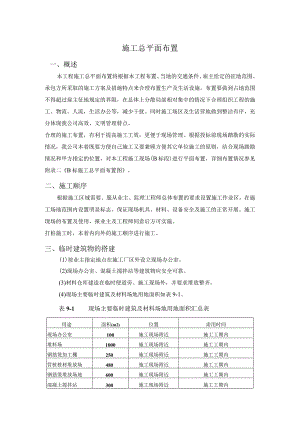

施工总平面布置.docx

施工总平面布置一、概述本工程施工总平面布置将根据本工程布置、当地的交通条件、雇主给定的征地范围、承包方所采取的施工方案及措施特点来合理布置生产及生活设施。布置要做到占地范围不得超过雇主征地规定的界限，在总体上分散局部相对集中的情况下合理组织工程的施工、物流、人流，生活办公等，减少干扰。同时施工场区及生活营地做到整洁有序，充分体现我公司高效、文明管理特点。合理的施工布置，有利于提高施工工效，更便于现场管理。根据投标前现场踏勘的实际情况，我公司本着既要方便自己施工又要兼顾方便其它单位施工的原则，结合现场踏勘情况和甲方指定的位置，对本工程施工现场(B标段)进行平面布置，详细布置情况参见附录二B标施工总平面布置图。二、施工顺序根据施工区域需要、服从业主、监理工程师总体布置的要求设置施工作业区，在施工场地范围内设置明显标志。保证现场机具、材料、设备安全及施工的正常开展。施工现场的布置及使用，报业主及工程师同意后方可实施。打桩施工时，本着内向外的施工顺序进行施工。三、临时建筑物的搭建(1)按业主指定地点在施工厂区外设立现场办公室。(2)现场办公室、混凝土搅拌站等建筑物应安全可靠。(3)材料仓库建造在临时便道旁、施工现场外，并要求堆放整齐。(4)现场主要临时建筑及材料场地用地面积如表9-1。表9-1现场主要临时建筑及材料场地用地面积汇总表用途面积(m2)位置需用时间现场办公室100施工现场附近施工工期内堆料场1000施工现场附近施工工期内钢筋笼加工棚250施工现场附近施工工期内管桩桩材堆放场480施工现场附近施工工期内钢筋笼堆放场地600施工现场附近施工工期内混凝土搅拌站300施工现场附近施工工期内仓库120施工现场附近施工工期内后方办公室200施工现场附近施工工期内合计3050施工现场附近施工工期内四、临时道路布置为便于施工，减少交叉施工的影响，我公司将与A标段施工单位协商，联合在场区四周修建临时道路与业主提供的道路相通，共同使用，共同维护。保证能够满足通行大、重型设备机具。道路两侧设排水沟，并由综合施工队负责临时道路的维护。在施工现场随时储备5001000m3石渣，供道路维护和场地铺垫之用。五、临时待命区布置由于场区内机械设备多，施工强度高，为避免相互干扰，提高工作效率，在场区内设4个车辆待命区，每个面积约为500m2,与场内临时道路相连，临时待命区用石渣铺压处理，并由综合施工队负责维护，使之能够满足车辆、设备的往复进出。六、钢筋、砂石等材料堆放设计(1)现场料场的布置本着方便施工、便于取料的原则，结合现场情况，在主要施工区外业主指定位置设置主料场。(2)钢筋加工搭建加工蓬，注意防雨、防潮。(3)砂石料场地应进行表面硬化处理。七、搅拌系统位置设计搅拌站的设置一方面应考虑原材料进场的方便，另一方面应考虑混凝土运送方便以及上料等需要。为避免材料浪费搅拌站应与堆料场放在一起，做30Cm厚的混凝土地面并用予以围护。为此，计划将拌和站设置在A、B标段施工区域外的东侧。若业主对其位置指定，我公司将严格遵守业主要求的位置进行不止。由于本项目混凝土用量大，因此需设置每个搅拌站2个IoOt水泥罐，罐基需进行处理，保证水泥罐的稳定。八、施工用电布置(1)我方根据临时用电量确定现场配电设备。(2)从发电机引出电缆，接到各负载端(包括动力和照明)以供自己使用。电缆采用埋设方式，埋设深度不小于50cm,并设醒目的警示标识，由专人巡视维护，保证电缆的完好、安全。施工用电遵守一切国家有关合理使用和安全用电的法规和规定，以确保现场工作人员的安全。（3）根据以下用电负荷配备发电机本工程用电负荷主要为：1）混凝土搅拌站用电200kW,配置1台200kW发电机；2）钢筋加工场用电20OkW,配置1台200kW发电机；3）钻孔灌注桩施工现场用电350kW,配置1台200kW发电机，1台150kW发电机；4）干法粉喷桩用电200kW,配置1台200kW发电机；5）PHC管桩施工用电70KW；6）生活办公等其它用电80kW°合计用电大概I100KWo九、场地排水系统由于受地下水影响，部分钻孔浇注混凝土后将返出一定量的污水（泥浆），另外，冲洗导管、护筒也将产生部分污水，加之雨水影响，会影响场地的整洁和机械设备的行走，因此需在场区设置排水系统。排水采用在场内挖排水沟、集水坑，用泥浆泵排出场外。排水沟设主、副沟，副沟设置在场区内部，尺寸为宽20cm,深20cm,间隔30m,副沟污水排至主沟。主沟设置在场区四周，尺寸为宽30cm,深30cm,在靠近场区边缘的主排水沟设4个集水坑。主沟主要收集副沟排出的污水，流至集水坑用立式泥浆泵排出场外。十、弃土（渣）处理废土（渣）用反铲配合运输车或装载机运输，集中堆放在业主指定的废渣堆场内，推土机推高、整平进行自然渗透，蒸发脱水。详见第6.5.5。
