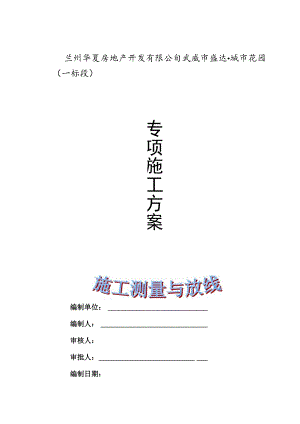

兰州华夏房地产开发有限公旬武威市盛达城市花园（一标段）专项施工方案编制单位：编制人：审核人：审批人：编制日期：施工测量方案一工程概况：本工程为兰州华夏房地产有限公司盛达城市花园住宅小区,一标段由1#楼、2#楼、8#楼、9#楼、10#楼、13#楼和地下车库、若干1.2层商铺构成，其中1#楼、2#楼、8#楼、10#楼、13#楼均为地下1层地上28层框剪结构，9#楼为地下1层地上16层框剪结构，地下车库为地下一层框剪结构。此工程位于武威市公园路南侧，西邻市公安局消防支队，东邻西凉南路、南邻体育东路，交通便利。由5栋地上28层（地下一层），地上28层、1616层一栋（各地下1层），包括地下车库，剪力墙结构，场地依据拟建工程区场地地形及岩土分布判定，场地困难程度为三级场地，地基困难程度为三级，综合确定岩土勘察等级为乙级，地基基础选用筏基、条基、独立基础。高层住宅及地下车库选用基坑大开挖。-1.5000以上采纳一道防震缝将整体分为两个结构单元，-L5000一下连为主体。地下一层平常为自行车库，战时为甲类六级人防地下室，层高3.600米。地面以上均为住宅，层高2.800米。各结构单元结构高度比为5.45.建筑抗震设防类为丙类，抗震设防烈度为8度，设计基本地震加速度值为0.20g,设计地震分组为三组。建筑场“地类别为11类，特征周期0.45s。建筑结构的阻力比为0.05,建筑的耐火等级为一级。上部结构采纳全现浇钢筋混凝土剪力墙结构，剪力墙的抗震等级均为二级，本工程结构平安等级为二级，地基基础设计等级为乙级。水平多遇地震影响系数amQX=O.6.混凝土结构的环境类别为±0.OoO以上室外框架及栏板等外露构件为二b类，其余结构构件为一类。±0.OoO一下凡与水土干脆接触的混凝土环境二b类，地下室内墙，内柱为一类。一二环境的混凝土耐耐久性要求。结构设计运用年限为50年。二、测量打算1、测量依据A、工程测量规范(GB50026-93)；2、规程A、建筑工程施工测量规程(DBJ01-21-95)B、建筑安装工程资料管理规程(DBJ01-51-2003)C、建设工程监理规程(DBJ01-41-2002)依据以上规范,规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求,本着”技术先进,确保质量”的原则,制定本施工测量方案,确保圆满完成本工程的施工测量任务.D、甲方给定的场区平面、高程测量及成果；3、测量人员依据本工程的总体部署，整个区域同步施工，测量工程师一人，主要负责核定和测量工序的协调。工程的测量人员一人，负责对本区的主要测量工作。另外有4位工人协作测量人员测量放线。4、测量仪器依据本工程特点和精度要求，轴线点位限制采为全站仪，轴线投射用经纬仪，高程测量用水准仪，主轴线垂直度限制用全站仪（带红光）。主要技术参数如下：仪器名称型号数量精度用途全站仪SD1362512"±(2+2ppm)点位定位经纬仪T308611角度测量水准仪AP-1281±1.5mmIKm水准观测、沉降观测钢卷尺1002经计量局检验合格距离测量钢卷尺504经计量局检验合格距离测量线坠IKg4垂直复核对讲机北峰560033-5Km通讯工具5m钢卷尺5把，线绳2km,白灰200kg,0.5寸铁钉1kg,4寸铁钉2kg,手锤1把，16磅大锤1把，斧子1把，手锯1把，红蓝铅笔2盒，单面刀片10片，红油漆2kg,毛笔4支，铁锹、洋镐各1把5、测量打算对多有进场的仪器设备及人员进行调配、并对全部进场的仪器设备进行检校，对施工测量人员进行有关的技术交底。三、施工限制测量的基本要求：依据设计总图给定的±0.00标高的肯定高程,以测绘院已测设的高程限制点为依据,首先用S3水准仪对高程限制点进行联测,高程无误后采纳符合路途测定±0.00标高限制点,并依据须要定期进行复测.平面限制应从整体考虑，遵循县整后局部，现限制后细部，高精度限制低精度，长方向、长边限制短方向、短边，边工作边校核。四、基准限制点测复核：对甲方给定的场区平面、规划区供应的高程测量成果，及平面、高程限制点等数据进行理论验证及实地测量。在这项工作中主要有以下两项内容：1、平面限制基准点的测量复核；2、高程限制基准点的测量复核；对以上复测结果要用书面材料报交监理签字认可后进行引测。五、平面限制点的测量：1,轴线投测.平面楼层混凝土浇筑并凝固达到肯定强度后,现场测量人员依据基坑边上的轴线限制桩,将J2经纬仪架设在限制桩位上,经对中，整平后,后视同一方向桩（轴线标记）,将限制轴线投测到作业面上.然后以限制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线,洞口边线等细部线.限制轴线标识示例：限制线放样.线放样依据纵横轴线限制线进行,首先计算圆弧弦点与纵,横轴线的间距和垂距,然后以纵横轴线为依据放样弦点,最终将弦点连成弦线组成近似圆弧.圆弧线放样示看法下图.3,当每一层平面或每一施工段测量放线完后,必需进行自检,自检合格后刚好填写楼层放线记录表,施工测量放线报验表并报监理验线,验线合格后,进行下一步施工.在整个施工限制测量中要将误差严格限制在标准允许范围内，严格遵循限制测量原则。在场地内应建立总体限制网，并对限制网点做永久性爱护，以便进行各点的复核与复设。施工过程中应定期对总限制网进行复核，发觉有变应刚好实行复原，复原是利用坐标点和未破坏的限制网点作为基精确定。利用补设的坐标点进行工程平面定位，建立轴线限制网。六、高程限制点测量：1、依据甲方供应的限制点和水准点，依据自己的须要选择相宜的位置设立限制点和水准点，建立一个封闭的坐标和水准点限制网。为保证工程施工的竖向精度,每一工程应至少布设14个高程限制点组成高程限制网.本工程测设了14个高程限制点,因此施工单位不必再测设高程限制网.高程限制点数据如下：加密轴线限制网测设为满意现场施工进度及施工过程中便利运用,在场区内测设14个±0.00标高限制点,作为施工高程的限制依据.2、为保证建筑物竖向施工的精度要求，在场区建立高程限制网。高程限制的建立是依据甲方供应的水准基点（至少应供应三个），采纳1.5mm级精度的水准仪进行补设，测设一条闭合和复核水准路途，联测场区平面限制点，以此作为保证施工竖向精度限制的首要条件。3、高程限制网的精度不低于三等水准测量的精度要求。4、在布设附合水准路途前结合场区状况，在场区与水准基点间埋设永久性的高程点,埋设3-6个月后再进行联测,测出场区内永久性点的高程，该点也可作为以后沉降观测的基准点。七、施工限制测量：1、平面限制网的测设：当对场区内平面限制点进行复核，确定无误后依据施工图及限制点进行施工主轴线的测设，由于限制点较远，为了便于测量，我们会利用坐标点和城市坐标点（已复核），在场区四周增设一些便于工程测设的坐标点，然后引测这些坐标点进行建筑物的定位。2、高程限制网的测设：依据甲方供应的水准基点，在建筑物四周增设水准点并引测至已补设好的平面限制网点上，以便用这个限制网对整体工程进行平面、竖向的限制。3、±0.00以下施工测量,轴线限制桩的校测A,在建筑物基础施工过程中,对轴线限制桩每月复测一次,以防桩位位移,而影响到正常施工及工程施测的精度要求.B,校测仪器采纳测量精度2级,测距精度2mm+2ppm的全站仪.八、细部放样测量的主要内容：1、建（构）筑物的细部放样；2、建（构）筑物的楼层放样；九、建筑物沉降观测：当建筑物随结构施工层的上升，整体重量增加将发生沉降，施工过程的沉降测量将给建筑物今后的监测供应初始数据。首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点实行爱护措施防止冲撞引起变形，从而影响数据统计。测量期设为每施工一个结构层观测一次。以后每月测一次，竣工后每一季度测一次，竣工一年后每半年测一次直到沉降稳定为至。测量数据制定统计分析表，进行统计分析。现场设置的观测点每一个月发生变动或误差刚好进行数据参数修正。以保证数据精确。并将观测结果绘制成表，做出正确评估后，形成书面资料供应应业主和设计单位参考。观测措施实行三固定措施。十、平安文明施工1,测量人员进入施工现场时首先进行平安交底,并接受项目部的平安教化活动和培训,正确佩带平安帽等劳动爱护用品；2,施工现场不得穿裙子,拖鞋,短裤等宽松衣物;在危急区域作业时应配戴好平安带,并挂在平安牢靠处；3,新到的测工在施工现场必需遵守平安生产管理规章制度；4,测量人员发觉担心全隐患必需刚好报告项目经理,项目经理做好记录，并报告总承包单位刚好处理；5,办公场所作好防火,防盗等保卫工作,避开仪器设备丢失,影响工作正常开展；6,施工作业之前要求测量项目经理对作业人员进行平安讲话,每周向本工程测量人员进行书面平安交底,保证作业过程中的平安.7,交叉作业时,要有牢靠的防护措施,不得损害他人,避开被他人损害.8,进入施工现场要要求协作项目部做好各项文明施工等工作.9保管好全部测量仪器及测量工具。天水金都建筑工程有限责任公司武威盛达城市花园住宅小区项目部
