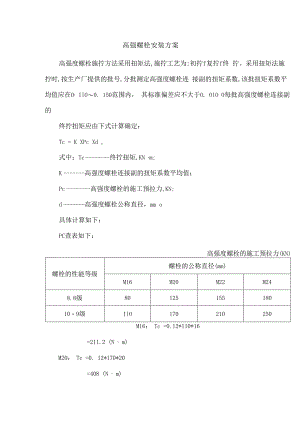

高强螺栓安装方案高强度螺栓施拧方法采用扭矩法,施拧工艺为:初拧f复拧f终 拧。采用扭矩法施拧时,按生产厂提供的批号,分批测定高强度螺栓连 接副的扭矩系数,该批扭矩系数平均值应在0 IlO0. 150范围内， 其标准偏差应不大于O. OlO O每批高强度螺栓连接副的终拧扭矩应由下式计算确定：Tc = K XPc Xd ,式中：Tc终拧扭矩,KN m;K高强度螺栓连接副的扭矩系数平均值；Pc高强度螺栓的施工预拉力,KN;d高强度螺栓公称直径，mm o具体计算如下：PC查表如下：高强度螺栓的施工预拉力(KN)螺栓的性能等级螺栓的公称直径(mm)M16M20M22M248.8级80125155180109级IlO170210250M16： Tc =0.12*110*16=211.2 (N m)M20： Tc =0. 12*170*20=408 (N m)M22： Tc =0. 12*210*22=554. 4 (N m)M24： Tc =0. 12*250*24=720 (N m)初拧扭矩宜为终拧扭矩的50 % ,复拧扭矩等于初拧扭矩。复拧 后的高强度螺栓连接副经检查合格后,应用油漆划线标记螺栓与螺母、 垫圈与钢板的相对位置后方许终拧。终拧时施加扭矩必须连续、平稳， 螺栓、垫圈不得与螺母一起转动,如果垫圈发生转动,应更换高强度螺 栓连接副,按操作程序重新初拧、复拧、终拧。终拧完成后,用与复拧 不同的油漆在螺母上作标记。施工注意事项：1、高强度螺栓连接的板叠接触面应平整。当接触有间隙时，小 于Lonlm的间隙可不处理；1.03.(m的间隙，应将高出的一侧磨 成1:10的斜面，打磨方向应与受力方向垂直；大于3. Omm的间隙应 加垫板，垫板两面的处理方法应与构件相同。2、高强度螺栓连接副应按批号分别存放，并应在同批内配套使 用。在储存、运输和施工过程中不得混放、混用，并应轻装、轻卸， 防止受潮、生锈、沾污和碰伤。3、安装高强度螺栓时，螺栓应自由穿入孔内，不得强行敲打， 并不得气割扩孔。穿入方向宜一致并便于操作。高强度螺栓不得作为 临时安装螺栓。4、高强度螺栓的安装应按一定顺序施拧，要由螺栓群中央顺序 向外拧紧，并应在当天终拧完毕。5、高强度螺栓的拧紧，应分初拧和终拧。对于大型节点应分初 拧、复拧和终拧。复拧扭矩应等于初拧扭矩。6、高强度大六角头螺栓施拧采用的扭矩扳手和检查采用的扭矩 扳手，在每班作业前后，均应进行校正，其扭矩误差应分别为使用扭 矩的士5%和士3%。7、扭剪型高强度螺栓终拧结束后，应以目测尾部梅花头拧掉为 合格；高强度大六角头螺栓终拧结束后，宜采用0.3O. 5kg的小锤 逐个敲检，且应进行扭矩抽查，欠拧或漏拧者应及时补拧，超拧者应 予更换。
