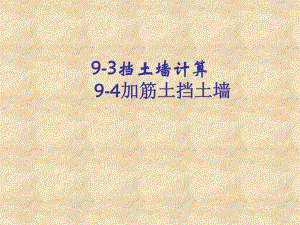

9-39-3挡土墙计算挡土墙计算9-49-4加筋土挡土墙加筋土挡土墙第三节重力式挡土墙计算 当挡土墙的位置、墙高和断面形式确定后，挡土墙的断面尺寸可通过试算的方法确定，其程序是：1、根据经验或标准图，初步拟定断面尺寸；2、计算侧向土压力；3、进行稳定性验算和基底应力与偏心距验算；4、当验算结果满足要求时，初拟断面尺寸可作为设计尺寸；当验算结果不能满足要求时，采取适当的措施使其满足要求，或重新拟定断面尺寸，重新计算，直至满足要求为止。第四节加筋土挡土墙 一、加筋土的特点一、加筋土的特点 二、加筋土挡土墙的构造二、加筋土挡土墙的构造 三、加筋土的材料与构造三、加筋土的材料与构造加筋土的特点加筋土的特点 加筋土工程有以下特点：加筋土工程有以下特点：1可以做成很高的垂直填土，从而减少占地面积，可以做成很高的垂直填土，从而减少占地面积，这对不利于开挖的地区、城市道路以及土地珍贵地区这对不利于开挖的地区、城市道路以及土地珍贵地区而言，有着很大的经济效益。而言，有着很大的经济效益。2面板、筋带可以在工厂中定形制造、加工，在面板、筋带可以在工厂中定形制造、加工，在现场可以用机械分层施工。这种装配式施工方法简便现场可以用机械分层施工。这种装配式施工方法简便快速，并且节省劳动力和缩短工期。快速，并且节省劳动力和缩短工期。3加筋土是柔性结构物，能够适应地基较大的变加筋土是柔性结构物，能够适应地基较大的变形，因而可用于较软的地基上。同时，由于加筋土结形，因而可用于较软的地基上。同时，由于加筋土结构所特有的柔性能够很好地吸收地震的能量，故其抗构所特有的柔性能够很好地吸收地震的能量，故其抗震性好。震性好。4造价低廉，据国内部分工程资料统计，加筋土造价低廉，据国内部分工程资料统计，加筋土挡土墙的造价一般为钢筋混凝土挡墙的挡土墙的造价一般为钢筋混凝土挡墙的50，重力式，重力式挡土墙的挡土墙的6080。加筋土的构造加筋土的构造(一)加筋体 加筋体墙面的平面线形可采用直线、折线和曲线。相邻墙面的内夹角不宜小于70。加筋体的横断面形式船应采用矩形。(二)基础 加筋体墙面下部应设置宽度不小于0.3m厚度不小于0.2m的混凝土基础，但属下列情况之一者可不设：1面板筑于石砌圬工或混凝土之上；2地基为基岩。(三)排水设施 对可能危害加筋体的地面水和地下水，应采取适当的排水或防水措施。（四）沉降伸缩缝 加筋土挡土墙应根据地形、地质、墙高等条件设置沉降缝，沉降缝间距：土质地基为1030m，岩石地基可适当增大。沉降缝、伸缩缝宽度一放为12cm，可采用沥青板、软木板或沥青麻絮等填塞。加筋土填料加筋土填料 1 1、填料是加筋土工程的主体材料，对填料的、填料是加筋土工程的主体材料，对填料的一般要求如下：一般要求如下：2 2、易压实；能与拉筋产生足够的摩擦力；满、易压实；能与拉筋产生足够的摩擦力；满足化学和电化学标准；水稳定性好。足化学和电化学标准；水稳定性好。3 3、有一定级配的砾类土、砂类土，与拉筋之、有一定级配的砾类土、砂类土，与拉筋之间的摩擦力大，是透水性能好，应优先选用；间的摩擦力大，是透水性能好，应优先选用；碎石土、结土、中低液限粘质土和稳定土也碎石土、结土、中低液限粘质土和稳定土也可采用；腐质土、冻结土等影响拉筋和面板可采用；腐质土、冻结土等影响拉筋和面板使用寿命的应禁止采用。使用寿命的应禁止采用。4 4、填料的设计参数包括容重、填料的设计参数包括容重r r、计算内摩擦、计算内摩擦角角和摩擦系数和摩擦系数f f等，应由试验或当地经验数等，应由试验或当地经验数据确定。据确定。筋带 1 1、拉筋的主要作用是与填料产生摩擦力，并、拉筋的主要作用是与填料产生摩擦力，并承受结构内部的拉力。因此，拉筋必须具有承受结构内部的拉力。因此，拉筋必须具有以下特性；具有较高的强度，受力后变形小；以下特性；具有较高的强度，受力后变形小；较好的柔性与韧性：表面粗糙，能与填料产较好的柔性与韧性：表面粗糙，能与填料产生足够的摩擦力；抗腐蚀性和耐久性好；加生足够的摩擦力；抗腐蚀性和耐久性好；加工、接长和与面板的连接简单。工、接长和与面板的连接简单。2 2、筋带可以分为钢带、钢筋混凝土带和聚丙、筋带可以分为钢带、钢筋混凝土带和聚丙烯土工带三种。高速公路和一级公路上的加烯土工带三种。高速公路和一级公路上的加筋土工程应采用钢带或钢筋混凝土带。筋土工程应采用钢带或钢筋混凝土带。面板面板 面板的主要作用是防止端部土体从拉筋面板的主要作用是防止端部土体从拉筋间挤出。间挤出。1 1一般规定一般规定(1)(1)面板设计应满足坚固、美观、运输方便和面板设计应满足坚固、美观、运输方便和易于安装等要求。易于安装等要求。(2)(2)面板一般采用混凝土顶制件，其强度等级面板一般采用混凝土顶制件，其强度等级不应低于不应低于C18C18，厚度不应小于，厚度不应小于8cm8cm。(3)(3)面板上的筋带结点，可采用预埋钢拉环、面板上的筋带结点，可采用预埋钢拉环、钢板锚头或顶留穿筋孔等形式。钢拉环应采钢板锚头或顶留穿筋孔等形式。钢拉环应采用直径不小于用直径不小于10mm10mm的的I I级钢筋；钢板锚头应采级钢筋；钢板锚头应采用厚度不小于用厚度不小于3mm3mm的钢板。露于混凝土外部的的钢板。露于混凝土外部的钢拉环、钢板锚头应做防锈处理，聚丙烯土钢拉环、钢板锚头应做防锈处理，聚丙烯土工带与钢拉环的接触面应做隔离处理。工带与钢拉环的接触面应做隔离处理。(4)(4)面板四周应设企口和相互连接的装置。面板四周应设企口和相互连接的装置。
