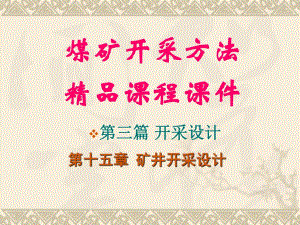

煤矿开采方法煤矿开采方法精品课程课件精品课程课件v第三篇第三篇 开采设计开采设计第十五章 矿井开采设计本章要点：1.矿井开采设计的依据、程序和内容2.矿井开采设计方法3.矿井开拓设计方案比较示例第十五章 矿井开采设计v一、矿井开采设计包括：编制计划任务书（设计任务书）、编制设计文件、建设施工、竣工验收和交付生产。v二、矿井开采设计分两部分按两个阶段进行：v1.开采方案设计：确定全矿或某一部分的开拓部署、井巷布置、生产系统等主要技术原则；v2.井巷施工设计：根据已批准的初步设计或方案设计而进行单位工程施工图设计。v三、矿井开采设计分为：提交项目建议书、可行性研究、初步设计、施工图设计四个部分进行。v一、矿井设计的依据v(1)政策与法规v(2)设计任务书v(3)煤炭资源（井田勘探地质报告提供的资源储量）v(4)经批准的上一阶段设计确定的原则和技术标准是下一阶段设计的依据。第一节 矿井开采设计的依据、程序和内容第一节 矿井开采设计的依据、程序和内容v二、矿井开采设计的程序和内容v1.提交矿井项目建议书v2.矿井建设可行性研究v3.矿井初步设计v4.施工图设计v三、矿井设计工作的原则v1.提高设计水平，保证设计质量v2.保证合理的设计周期v3.加强设计审批工作第二节 矿井开采设计方法v矿井开采设计主要方法分为：方案比较法、统计分析法、技术标定法、数学分析法、经济数学规划法等v一、方案比较法v方案比较法的步骤及内容v(1)熟悉基础资料,提出设计方案v勘探地质资料v地面工程地质v矿区总体规划第二节 矿井开采设计方法v(2)经济比较（包括内容）v工程量v基本建设投资v基本建设工期v机电设备及主要材料用量v生产经营费用v(3)综合技术经济比较结果，择优确定矿井开拓主导方案。v（4）对主导方案分支中各局部方案进一步优化，编写方案的文字说明，绘出方案相关图纸。第二节 矿井开采设计方法v方案比较法应注意问题：v1.方案比较法是综合决策的过程。要考虑技术优越，经济合理还要考虑符合国家政策。v2.方案比较法是重点比较的过程。费用相同或相近的项目可不参与比较。v3.方案比较法要注意个方案的可比性。条件，范围和单价与各指标要一致性。v4.方案比较法应从实际出发具体问题具体分析。v由于资料准确性差，10%以内可认为相等。第二节 矿井开采设计方法v二、其他设计方法v1、统计分析法v2、标准定额法v3、数学分析法v4、经济数学规划法第三节 矿井开拓设计方案比较示例v1.矿井开采范围v2.开采煤层条件v3.煤质，及工业应用情况v4.矿井主要地质构造特征v5.工业广场基本情况v6.地表地形和村镇对开采影响情况第三节 矿井开拓设计方案比较示例v井口及工业广场位置的方案比较何家庄场地；庞家磨场地；曹园场地；任家磨场地井口及工业广场位置方案比较图水河北纳第三节 矿井开拓设计方案比较示例v井田开拓方式的方案比较321井田开拓方案一平面图采区西三南二采区西一采区水河北纳南一 采区东一采区东二 采区采 区西二采区西五采区西四西六采区第三节 矿井开拓设计方案比较示例+1450+1300+1150+1000+850765483799210煤3煤5煤5开拓方案一第三节 矿井开拓设计方案比较示例70080090010009001000100011009007008009001000600900井田开拓方案二平面图第三节 矿井开拓设计方案比较示例+1600+1450+1300+1150+1000+850煤3煤3煤5煤5123457869开拓方案二第三节 矿井开拓设计方案比较示例70080090010009001000100011009007008009001000600900井田开拓方案三平面图各方案工程量投资比较项目方案一方案二方案三数量投资/万元数量投资/万元数量投资/万元井巷工程主井/m5501897.54701621.54851673.25副井/m582239050020505202132风井/m520130060015004801200井底车场/万元220022002200主要运输道及回风道/m230017846400486428002128采区准备巷道/m280015684100229642002352井筒装备/万元800905870合计/万元11903.515436.512555.25各方案工程量投资比例表各方案工程量投资比例表各方案工程量投资比较各方案工程量投资比例表（接上表）各方案工程量投资比例表（接上表）项目方案一方案二方案三数量投资/万元数量投资/万元数量投资/万元工业场地运输工程占地面积/km2157501470016800土石方工程量/m2110000441200004813000052防洪排涝工程/万元180245260铁路专用线总投资/万元390051004500场外公路总投资/万元120230160供电通讯线路投资/万元176189205供水管路投资/万元400300450主、副井提升设备投资/万元246023402270基建投资合计/万元19933.524588.521252.25各方案投产20年内生产经营费比较各方案投产20年内生产经营费比较表项目方案一方案二方案三矿井提升费721.89769.94661.95矿井带式输送机运营费311.33631.52450.44矿井辅助运输费124.48167.10158.18矿井主排水费121.33128.99108.59平面辅助排水费20.5730.1745.24矿井通风费127.89167.74131.91巷道维护费371.14501.23423.45合计1797.602396.741979.80吨煤生产运营费/元t14.505.994.95v作业：v1、简述矿井开采设计依据。v2、简述矿井设计的程序。v3、概述矿井设计内容。v4、何谓方案比较法？矿井开拓方案技术分析比较的主要内容有哪些？v5、技术比较的内容有哪些？
