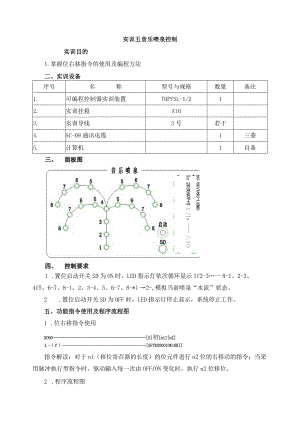

实训五音乐喷泉控制实训目的1.掌握位右移指令的使用及编程方法二、实训设备序号名称型号与规格数量备注1.可编程控制器实训装置THPFSL-1/212.实训挂箱AlO3.实训导线3号若干4.SC-09通讯电缆1三菱5.计算机1自备50 607080-COMOIo 203040V+O I /Ix /.1<>1 .置位启动开关SD为ON时，LED指示灯依次循环显示If2-3一8-1、2-3、4f5、6-7、8-1、2、3-4、5、6-7、8-*l2-,模拟当前喷泉“水流”状态。2 .置位启动开关SD为OFF时，LED指示灯停止显示，系统停止工作。五、功能指令使用及程序流程图1 .位右移指令使用XOOOS初niln21.-fSFTRXOOOIOK16Kl指令解读：对于nl（移位寄存器的长度）的位元件进行n2位的右移动的指令；当采用脉冲执行型指令时，驱动输入每一次由OFFfON变化时，执行n2位移位。2 .程序流程图六、端口分配及接线图1.I/O端口分配功能表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1.XOOSD启动2.YOO1喷泉1模拟指示灯3.YOl2喷泉2模拟指示灯4.Y023喷泉3模拟指示灯5.Y034喷泉4模拟指示灯6.Y045喷泉5模拟指示灯7.Y056喷泉6模拟指示灯8.Y067喷泉7模拟指示灯9.Y078喷泉8模拟指示灯10.主机COM0、CoM1、COM2等接电源GND电源端2.控制接线图SD七、操作步骤1 .按控制接线图连接控制回路；2 .将编译无误的控制程序下载至PLC中，并将模式选择开关拨至RUN状态;3 .拨动启动开关SD为ON状态，观察并记录喷泉“水流”状态；4 .尝试编译新的控制程序，实现不同于示例程序的控制效果。八、实训总结尝试分析整套系统的工作过程；尝试用其他不同于示例程序所用的指令编译新程序，实现新的控制过程。
