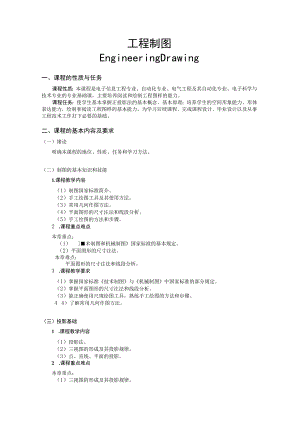

工程制图EngineeringDrawing一、课程的性质与任务课程性质：本课程是电子信息工程专业、自动化专业、电气工程及其自动化专业、电子科学与技术专业的专业基础课，主要培养阅读和绘制工程图样的能力。课程任务：使学生基本掌握正投影法的基本概念、基本原理；培养学生的空间形象能力、形体表达能力，绘制和阅读工程图样的基本能力。为学习后续课程、完成课程设计、毕业设计以及从事工程技术工作打下必要的基础。二、课程的基本内容及要求（一）绪论明确本课程的地位、性质、任务和学习方法。（二）制图的基本知识和技能1.课程教学内容（1）制图国家标准简介。（2）手工绘图工具及其使用方法。（3）常用几何作图方法。（4）平面图形的尺寸注法和线段分析。（5）手工绘图的方法和步骤。2 .课程重点难点本章重点：（1） 术制图和机械制图国家标准的基本规定。（2）平面图形的尺寸注法。本章难点：平面图形的尺寸注法和线段分析。3 .课程教学要求（1）掌握国家标准技术制图与机械制图中国家标准的部分规定。（2）掌握平面图形的尺寸注法和线段分析。（3）能正确使用尺规绘图工具，熟练手工绘图的方法和步骤。4 4）了解常用几何作图方法。（三）投影基础1 .课程教学内容（1）投影法。（2）三视图的形成及其投影规律。（3）点、直线、平面的投影。2 .课程重点难点本章重点：（1）三视图的形成及其投影规律。（2）点、直线、平面的投影。本章难点：三视图之间的投影关系。3 .课程教学要求（1）理解投影的概念。（2）掌握三视图之间的投影关系。（3）掌握点、直线、平面的投影规律。（四）基本立体及表面交线4 .课程教学内容（1）基本立体的投影。（2）切割体的投影。（3）相贯体的投影。5 .课程重点难点木章重点：（1）基本立体三视图的画法。（2）截交线的画法。本章难点：立体表面截交线的分析及作图。6 .课程教学要求（1）掌握基本立体三视图的画法。（2）能够准确地分析出截交线的空间形状，并画出含截交线的立体三视图。（五）组合体的视图1 .课程教学内容（1）组合体的组合方式。（2）画组合体三视图的方法和步骤。（3）组合体的看图方法。2 .课程重点难点本章重点：（1）画组合体的三视图。（2）看组合体的视图。本章难点：看组合体的视图。3 .课程教学要求（1）理解组合体的表面连接关系。（2）牢固掌握组合体三视图的画法。（3）熟练掌握组合体三视图的看图方法。（六）机件常用的表示法1 .课程教学内容（1）视图。（2）剖视图。2 .课程重点难点本章重点:全剖视图，半剖视图。本章难点：全剖视图、半剖视图的画法。3 .课程教学要求（1） 了解视图的概念及画法。（2）掌握全剖视图、半剖视图的画法。（七）标准件1 .课程教学内容（1）螺纹的基本知识。（2）螺纹的规定画法。（3）螺纹的种类和规定标注。2 .课程重点难点木章重点：螺纹的规定画法。本章难点：螺纹的规定画法。3 .课程教学要求（1）理解螺纹的基本知识。（2）掌握螺纹的规定画法。三、课程学时分配教学章节理论实践（验）讨论、习题一、绪论、制图基本知识和技能42二、投影基础6三、基本立体及表面交线6四、组合体的视图42+2五、机件常用表示法22六、标准件2总计248四、大纲说明1 .本课程主要采用现场教学、多媒体教学和传统教学相结合的教学手段；2 .本课程的考核方式为考查；3 .本课程使用的教材是高等教育出版社2010年出版的刘小年、郭克希主编的工程制图，该教材是普通高等教育“十一五”国家级规划教材；4 .本课程的实验部分非独立设课。五、课程考核考核方式和考核时间：本课程采用闭卷笔试考核方式，考试时间120分钟。考核基本要求：卷面成绩为100分，占总成绩的60%,平时成绩占总成绩的20%,实验成绩占总成绩20%。课程考试命题双向细目：见下页六、参考书目1赵大兴.工程制图.2版.北京：高等教育出版社，2009.2武汉理工大学.工程制图基础.北京：高等教育出版社，2008.制订人：宗荣母审订人：段江军批准人：庞兴华2012年8月南阳理工学院课程考试命题双向细目课程名称工程Sfl图课程编号0201118010课程类型必修课课程性质专业基础课X考试内容学时分布考分分布作图题尺寸标注题XX题XX题XX题XX题题量分值题量分值题量分值题量分值题量分值题量分值制图基本知识和技能416116二投影基础625225三基本立体及表面交线625225四组合体416216五机件表达方法2919六标准件2919全卷100命题教师：教研室主任：学院（部）教学主管：2012年8月2日
