某房地产集团陶瓷砖招标技术标准.docx

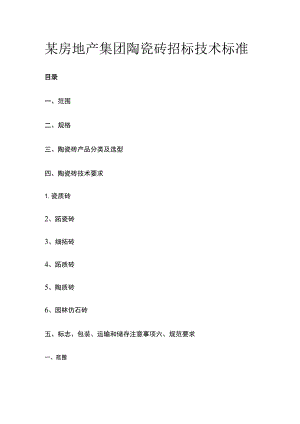

某房地产集团陶瓷砖招标技术标准目录一、范围二、规格三、陶瓷砖产品分类及选型四、陶瓷砖技术要求1.瓷质砖2、跖瓷砖3、细拓砖4、跖质砖5、陶质砖6、园林仿石砖五、标志、包装、运输和储存注意事项六、规范要求一、范围本标准适用于以粘土、长石和石英为主要原料制作的用于覆盖墙面及地面的陶瓷砖制品。适用于XX集团所有使用陶瓷砖制品的项目二、规格常用瓷砖规格有300mm*300mmx300mm*600mms600mm*600mmx800mm*800mm等三、陶徭砖产品分类及选型低吸水率（I类）中吸水率（11类）高吸水率（In类）0.5%0.5%<E3%3%<E6%6%<E10%E>10%瓷质砖(shi)瓷砖细帽砖拓质砖陶质砖根据不同场景的耐污及防滑性要求，瓷砖的应用选型建议如下：应用瓷砖类别可选瓷砖材质场所客厅瓷质砖抛光砖、抛釉砖、瓷质仿古砖地面阳台瓷质砖、拓质砖、拓瓷瓷质仿古砖、拓质仿古砖、跖瓷仿古砖、地面砖、细拓砖细拓仿古砖厨卫瓷质砖、陶质砖、拓质抛光砖、抛釉砖、瓷质仿古砖、跖质仿古墙面砖、拓瓷砖、细跖砖砖、陶质砖、拓瓷仿古砖、细拓仿古砖厨卫地面瓷质砖、拓质砖、跖瓷砖、细拓砖瓷质仿古砖、拓质仿古砖、拓瓷仿古砖、细拓仿古砖公区墙面瓷质砖、陶质砖、跖质砖、拓瓷砖、细拓砖抛光砖、抛釉砖、瓷质仿古砖、跖质仿古砖、陶质砖、妊i瓷仿古砖、细拓仿古砖公区地面瓷质砖抛光砖、抛釉砖、瓷质仿古砖大堂墙面瓷质砖、陶质砖、拓质砖、拓瓷砖、细拓砖抛光砖、抛釉砖、瓷质仿古砖、拓质仿古砖、陶质砖、拓瓷仿古砖、细拓仿古砖大堂地面瓷质砖抛光砖、抛釉砖、瓷质仿古砖大堂出入口瓷质砖、拓质砖、拓瓷砖、细跖砖瓷质仿古砖、拓质仿古砖、拓瓷仿古砖、细拓仿古砖商业墙面瓷质砖、陶质砖、拓质砖、拓瓷砖、细拓砖抛光砖、抛釉砖、瓷质仿古砖、拓质仿古砖、陶质砖、拓瓷仿古砖、细拓仿古砖商业地面瓷质砖抛釉砖、瓷质仿古砖四、陶瓷砖技术要求1、瓷质砖序测试项目技术要求号N300N>3001长每块砖（2条或4±0.5%±0.5%>最大值±2.0mm度和宽度条边）的平均尺寸相对于工作尺寸（W）的允许偏差抛光砖最大值±0.8mm抛光破最大值±08m每块砖（2条或4条边）的平均尺寸相对于10块砖（20条或40条边）平均尺寸的允许偏差±0.4%±0.4%2厚度±4%>最大值±0.5mm±4%最大值±0.5mm3边直度±0.1%±0.1%>最大值±L0mm4直角度±0.1%±0.1%、最大值±1.0mm5表面平抛光±0.15%±0.1%,300*600：短边±0.15%长边±0.1%整度釉面±0.15%600*600、800*800：-0.1%+0.12%;400*800：±0.1%,300*600：短边±0.15%长边士0.1%6表面质量至少95%的砖其主要区域无明显缺陷至少95%的砖其主要区域无明显缺陷7小色差纯色砖有釉砖：E<0.75无釉砖：E<1.0只适用于在特定环境下的单色有釉砖，且仅在认为单色有釉砖之间的小色差是重要的特定情况（见GB/T4100附录Q）8吸水率（质量分数）平均值0.5%单个值0.6%平均值0.5%单个值0.6%9破坏强度厚度7.5mm瓷质砖1600N瓷质砖1600N10断裂模数（MPa）平均值35,单个值>32平均值35,单个值32注：不适用于破坏强度3000N的砖11耐污染性有釉/无釉4级（测试方法参考GB/T3810.14）12防摩擦系数（干）地豉摩擦系数0.5（干法）（GB/T4100）滑性摆锤法（湿态）7（测试参考BS7976）13耐磨无釉地砖耐磨损体积磨损体积150磨损体积150性有釉地砖表面耐磨性不低于3级1500转（深色不低于750转）不低于3级1500转（深色不低于750转）14莫有釉砖4级4级氏硬度无釉砖4级4级15线性热膨胀系数<7.5×10-6(K-I)<7.5×10-6(K-I)16抗热震性按国标要求，经10次抗热震试验不出现炸裂或裂纹按国标要求，经10次抗热震试验不出现炸裂或裂纹17有釉砖抗釉裂性0.5MPa2h釉面无裂纹或剥落0.5MPa2h釉面无裂纹或剥落18湿膨胀0.06%(0.66mmm)0.06%(0.66mmm)19抗冲击性一般轻负荷场所要求的恢复系数是0.55,重负荷场所则要求更高的恢复系数。一般轻负荷场所要求的恢复系数是055,重负荷场所则要求更高的恢复系数。注：该试验适用在抗冲击性有特别要求的场所20抗冻性经试验无裂纹或剥落经试验无裂纹或剥落21抗化耐低浓度酸和碱无釉砖：ULB级有釉砖:GLB级无釉碌ULB级有釉砖：GLB级学腐蚀耐高浓度酸和碱无釉砖：UHB级有釉砖：GHB级无釉砖:UHB级有釉砖：GHB级性注：该测试适用于有可能在受腐蚀的环境下使用的陶瓷砖耐家庭化学试剂和游泳池盐类有釉砖：不低于GB级有釉砖：不低于GB级无釉砖：不低于UB级无釉砖：不低于UB级23放射性A类A类注：当有釉砖用于加工食品工作台或墙面且破釉面与食品有可能接触时，需进行该项测试22铅和镉的溶出量2、拓瓷砖序测试项目技术要求号N300N>3001长度和宽度每块砖（2条或4条边）的平均尺寸相对于工作尺寸（W）的允许偏差±0.3%±0.3%2厚度±4%、最大±0.5mm±4%>最大值±0.5mm3边直度±0.2%士0.2%、最大值±L5mm4直角度±0.2%±0.2%、最大值±2.Omm5表面平整度a.相对于由工作尺寸计算的对角线的中心弯曲度b相对于工作尺寸的边弯曲度C.相对于由工作±0.12%±0.12%尺寸计算的对角线的翘曲度6表面质量至少95%的砖其主要区域无明显缺陷7小色差纯色砖有釉砖:E<0.75无釉砖:E<1.0只适用于在特定环境下的单色有釉狡，且仅在认为单色有釉砖之间的小色差是重要的特定情况（见GB/T4100附录Q）8吸水率（质量分数）0.5%<E3%,单个最大值3.3%9破坏强度厚度7.5mm平均值1200N10断裂模数（MPa）平均值30,单个值27平均值30,单个值27注：不适用于破坏强度N3000N的砖11耐污染性4级（测试方法参考GB/T3810.14）12防滑性摩擦系数（干）地砖摩擦系数05（干法）（GB/T4100）摆锤法（湿态）7（测试参考BS7976）13耐磨性有釉地砖表面耐磨性3级,1500转3级，1500转深色砖，750转深色砖，750转14莫氏硬度有釉砖4级4级15线性热膨胀系数a瓷砖安装在有高热变性的情况下应进行该项试验16抗热震性按国标要求，经10次抗热震试验不出现炸裂或裂纹按国标要求，经10次抗热震试验不出现炸裂或裂纹17有釉砖抗釉裂性0.5MPa2h釉面无裂纹或剥落0.5MPa2h釉面无裂纹或剥落18湿膨胀0.06%(0.66mmm)0.06%(0.66mmm)19抗冲击性一般轻负荷场所要求的恢复系数是055,重负荷场所则要求更高的恢复系数。一般轻负荷场所要求的恢复系数是055,重负荷场所则要求更高的恢复系数。注：该试验使用在抗冲击性有特别要求的场所20抗冻性经试验无裂纹或剥落经试验无裂纹或剥落21抗化学腐蚀性耐低浓度酸和碱有釉疲：不低于GLB级有釉彼：不低于GLB级耐高浓度酸和碱若准备将陶瓷砖在有可能受腐蚀的环境下使用时，按照规定进行该项试验耐家庭化学试剂和游泳池盐类有釉砖：不低于GA级有釉砖：不低于GA级22铅和镉的溶出量注：当有釉砖用于加工食品工作台或墙面且砖釉面与食品有可能接触时，需进行该项测试23放射性A类A类3、细跖砖序测试项目技术要求号N300N>3001长度和宽度每块砖（2条或4条边）的平均尺寸相对于工作尺寸（W）的允许偏差±0.3%±0.3%、最大值±2.Omm2厚度±4%>最大值±0.5mm±4%、最大值±0.5mm3边直度±0.2%±0.2%>最大值±L5mm4直角度±0.2%士0.2%、最大值±2.0mm5表面平整a.相对于由工作尺寸计算的对角线的中心弯曲度±0.12%±0.12%度b相对于工作尺寸的边弯曲度C相对于由工作尺寸计算的对角线的翘曲度6表面质量至少95%的砖其主要区域无明显缺陷7小色差纯色砖有釉砖：E<0.75无釉砖：E<1.0只适用于在特定环境下的单色有釉砖，且仅在认为单色有釉砖之间的小色差是重要的特定情况（见GB/T4100附录Q）8吸水率（质量分数）3%<E6%,单个最大值6.5%3%<E6%,单个最大值6.5%9破坏强度厚度7.5mm平均值1100N10断裂模数（MPa）平均值24MPa,单个最小值20平均值24MPa,单个最小值20注：该要求不适用于破坏强度3000N的砖11耐污染性4级（测试参考GB/T3810.14）12防摩擦系数（干）地砖摩擦系数05（干法）（GB/T4100）滑性摆锤法（湿态）7（测试参考BS7976）13有釉地砖表面耐磨性3级，1500转3级，1500转深色砖，750转深色砖，750转14莫氏硬度有釉砖4级4级15线性热膨胀系数瓷砖安装在有高热变性的情况下应进行该项试验16抗热震性按国标要求，经10次按国标要求，经10次抗热震试验不出现炸裂或裂纹抗热震试验不出现炸裂或裂纹17有釉砖抗釉裂性0.5MPa2h釉面无裂纹或剥落0.5MPa2h釉面无裂纹或剥落18湿膨胀0.06%(0.66mmm)0.06%(0.66mmm)19抗冲击性一般轻负荷场所要求的恢复系数是055,重负荷场所则要求更高的恢复系数。一般轻负荷场所要求的恢复系数是055,重负荷场所则要求更高的恢复系数。注：该试验使用在抗冲击性有特
