混结构构造柱圈梁板缝支模.docx

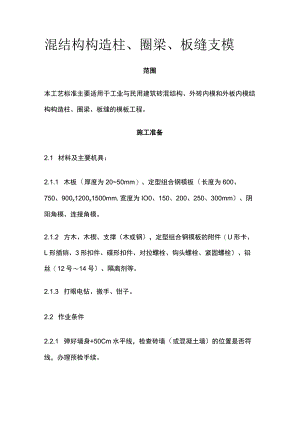

混结构构造柱、圈梁、板缝支模范围本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。施工准备2.1 材料及主要机具：2.1.1 木板（厚度为2050mm）、定型组合钢模板（长度为600、750、900x1200x1500mm,宽度为IO0、150、200、250、300mm）、阴阳角模、连接角模。2.1.2 方木、木楔、支撑（木或钢），定型组合钢模板的附件（U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号14号）、隔离剂等。2.1.3 打眼电钻、搬手、钳子。2.2 作业条件2.2.1 弹好墙身+50Cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。2.2.2 构造柱钢筋绑扎完毕，并办好隐检手续。2.2.3 模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。2.2.4 检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。操作工艺3.1 工艺流程：支构造柱模板准备工作一支圈梁模板办预检支板缝模板3.2 支模前将构造柱、圈梁及板缝处杂物全部清理干净。3.3 支模板：3.3.1 构造柱模板：3.3.1.1 砖混结构的构造柱模板，可采用木模板或定型组合钢模板。可用一般的支模方法。为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔Im以内设两根拉条，拉条与内墙拉结，拉条直径不应小于l60拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔Im以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。3.3.1.2 外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。3.3.13 外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。3.3.14 4根部应留置清扫口。3.3.2圈梁模板：3.3.2.1 圈梁模板可采用木模板或定型组合钢模板上口弹线找平。3.3.2.2 圈梁模板采用落地支撑时，下面应垫方木，当用木方支撑时，下面用木楔楔紧。用钢管支撑时，高度应调整合适。33.2.3 钢筋绑扎完以后,模板上口宽度进行校正,并用木撑进行定位，用铁钉临时固定。如采用组合钢模板，上口应用卡具卡牢，保证圈梁的尺寸。33.2.4 砖混、外砖内模结构的外墙圈梁，用横带扁担穿墙，平面位置距墙两端24Cm开始留洞，间距50cm左右。3.3.3板缝模板:3.33.1 板缝宽度为4cm,可用50mm50mm方木或角钢作底模。大于4cm者应当用木板做底模，直伸入板底5IOmm留出凹槽，便于拆模后顶棚抹砂浆找平。3.33.2 板缝模板宜采用木支撑或钢管支撑，或采用吊杆方法。3.33.3 支撑下面应当采用木板和木楔垫牢，不准用砖垫。质量标准4.1 保证项目：模板及其支架必须具有足够的强度、刚度和稳定性，其支撑部分应有足够的支撑面积，如安装在基土上，基土必须坚实，并有排水措施。对湿陷性黄土必须有防水措施；对冻胀性土必须有防冻融措施。4.2 基本项目：4.2.1 模板接缝处应严密，预埋件应安置牢固，缝隙不应漏浆，应小于l.5mmo4.2.2 模板与混凝土的接触面应清理干净，模板隔离剂应涂刷均匀，不得漏刷或沾污钢筋。4.2.3 允许偏差项目见表4-1。砖混结构模板允许偏差表4-1允许偏差（mm）单层、多层多层大模1轴线位移：柱、梁55尺量检查2标高±5±5用水准仪或拉线和尺量检查3截面尺寸：柱、梁+4-5±2尺量检查4每层垂直度33用2m托线板检查5相邻两板表面高低差22用直尺和尺量检查6表面平整度52用2m靠尺和楔形塞尺检查7预埋钢板中心线位移33拉线和尺量检查成品保护5.1 在砖墙上支撑圈梁模板时，防止撞动最上一皮砖。5.2 支完模板后，应保持模内清洁，防止掉入砖头、石子、木屑等杂物。5.3 应保护钢筋不受扰动。应注意的质量问题6.1 构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施。6.2 圈梁模板外胀：圈梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固。浇筑混凝土时设专人修理模板。6.3 混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢；外墙圈梁没有先支模板后浇筑圈梁混凝土，而是先包砖代替模板再浇筑混凝±,致使水泥浆顺砖缝流坠。6.4 板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢，采用钢木支撑时,支撑下面垫木没有楔紧钉牢。质量记录本工艺标准应具备以下质量记录：7.1 模板分项工程预检记录。7.2 模板分项工程质量评定资料。
