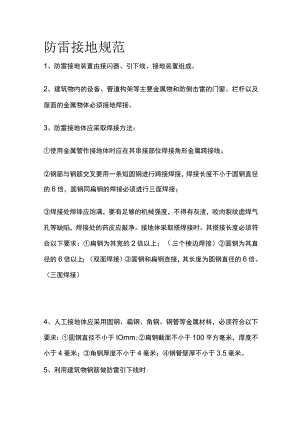

防雷接地规范1、防雷接地装置由接闪器、引下线、接地装置组成。2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。3、防雷接地体应采取焊接方法：使用金属管作接地体时应在其串接部位焊接角形金属跨接线；钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；焊接处焊绛应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。接地体采取搭焊接时。其搭接长度必须符合以下要求：扁钢为其宽的2倍以上；（三个棱边焊接）圆钢为其直径的6倍以上；（双面焊接）圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接）4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：圆钢直径不小于IOmm;扁钢截面不小于100平方毫米，厚度不小于4毫米；角钢厚度不小于4毫米；钢管壁厚不小于3.5毫米。5、利用建筑物钢筋做防雷引下线时:上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；下部在室外地坪下0.8Im处焊一根直径12mm或-404镀锌导体伸向室外墙边的距离不小于1m,以备室外人工按地体使用（按图纸设计确定）。下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线,钢筋直径IOmm以上的应用四根为一组作引下线。具体做法按设计要求。防雷专用的引下线暗敷时，引下线扁钢截面不得小于254mm圆钢直径不得小于12mm,引下线必须在距地面L51.8m处做断接卡子（一条引下线除外新接线卡子所用镀锌螺栓的直径不得小于IOmm,并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志，按照施工进度层都要在相同的钢筋上作好油漆标志，以免错接。6、建筑物内的电气设备和建筑物天面的设备管道，突出构架以及需防恻击雷的门窗必须做好接地，需防雷的金属门窗应有两处与接地线相连,天面的金属管道应有两处接地。7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。8、接地干线的接线柱应该明敷在外，与绝缘导线PE线应紧密联接，联接处应有明显的接地标记。9、电气设备上的接地线应采用专用的接地线，并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。
