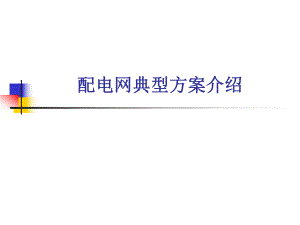

配电网典型方案介绍配电网典型方案介绍 主要内容主要内容概述概述123配网网架结构配网网架结构配电自动化典型方案配电自动化典型方案概述n概述 现阶段10kV配网自动化模式主要有：“集中式”和“分布式”两种。集中式 通过配电子站系统，收集故障时各柱上终端FTU的故障信息，判断出故障区间，然后控制分段开关分闸，隔离故障；分布式 依靠分布智能型的智能型开关设备，对线路故障就地处理，不依赖于后台系统的集中控制；概述 主站系统主站系统（配电子站）（配电子站）配电终端配电终端柱上开关柱上开关/环网柜环网柜+线路自动化（分布式）配电自动化（集中式）概述n配网自动化的基础 配点网系统网络结构以及负荷分布复杂，实现自动化的基础是依托开关设备对主干线分段，对分支线进行责任分界方式；重合器重合器分段开关分段开关+主干线主干线分界断路器分界断路器/用户分界负荷开关用户分界负荷开关分支线分支线概述馈线故障分段处理；馈线故障分段处理；用户分支线故障责任分界；用户分支线故障责任分界；u目标目标：完成自动送电、故障自动处理和恢复供电功能，可做到在配电网发生故障时快速隔离和区分故障点。依托线路开关设备和配电终端，做到：配电网接线方式 架空线特点：接线简单清晰、运行方便、建设投资低；系统供电可靠性较差，每条线路可满载运行；u 单电源辐射网接线配电网接线方式 架空线特点：通过一个联络开关，将自不同变电站或相同变电站不同母线段的两条馈线连接起来，满足配电网N-1安全准则，各线路具备50%备供能力；u 双电源拉手式环网 配电网接线方式 架空线特点：线路利用率为67%，满足配电网N-1安全准则，操作灵活性好；u 分段两联络接线配电网接线方式 架空线特点：线路利用率为75%，满足配电网N-1安全准则，操作灵活性好；u 分段三联络接线配电网接线方式 电缆网特点：即手拉手环网；u 电缆单环网配电网接线方式 电缆网特点：接线完善、运行灵活、供电可靠性高、但投资比单环网增加一倍,一般适用在城市(镇)市中心区繁华地段、双电源供电的重要用户或供电可靠性要求较高的配电网络；u 电缆双环网配电网接线方式 电缆网特点：供电可靠性高，利用率也高 u 三供一备接线方式（N-1）配电网接线方式u配电网接线方式对配电自动化的影响：1、馈线自动化的适用范围主要是“单电源辐射网”和“手拉手环网”；2、从理论上来看，多电源和多联络网络架构下，在不处理联络开关合闸的情况下，仍可以适用馈线自动化模式，但从根本的目的性来看采用集中自动化模式具备优势；配电自动化典型方案集中式（集中智能）集中式（集中智能）分布式（分布智能）分布式（分布智能）配电自动化典型方案u 集中式配电自动化方案通过配电子站系统，收集故障时各柱上终端FTU的故障信息，判断出故障区间，然后控制分段开关分闸，隔离故障；变电站出线断路器变电站出线断路器分布式配电自动化典型方案分布式配电自动化典型方案u 电压时间型：通过重合器与电压时间型开关（VSP5）配合，故障过程中通过多次重合，对故障进行隔离以及非故障区恢复供电。电压时间型开关特性：有压延时合闸（X时间）无压释放X时间闭锁Y时间闭锁（Y时间合闸确认）分段点与联络点配置 分布式配电自动化典型方案分布式配电自动化典型方案 变电站出线断路器变电站出线断路器u电压时间型电压时间型分布式配电自动化典型方案分布式配电自动化典型方案u电压时间型电压时间型分布式配电自动化典型方案分布式配电自动化典型方案u 电流记数型：通过重合器与电流记数型开关配合，故障过程中通过多次重合，分段开关对开断故障电流记数，达到整定值后故障进行隔离，重合后非故障区恢复供电。电流记数型开关特性：启动电流记数过流记忆过流计数（定值整定）记忆复归 u电流记数型电流记数型分布式配电自动化典型方案分布式配电自动化典型方案 RECFD1FD2u电流记数型电流记数型分布式配电自动化典型方案分布式配电自动化典型方案u 电压电流混合型：通过重合器与电压电流混合型开关配合，方案兼顾电压时间型与电流型的特点，快速隔离故障并恢复非故障区域供电。电压电流混合型开关特性：有压延时合闸（X时间）无压释放X时间闭锁Y时间闭锁短时闭锁分闸 u电压电流混合型电压电流混合型分布式配电自动化典型方案分布式配电自动化典型方案 变电站出线断路器变电站出线断路器u电压电流混合型电压电流混合型分布式配电自动化典型方案分布式配电自动化典型方案u电压电流混合型电压电流混合型分布式配电自动化典型方案分布式配电自动化典型方案u断路器型：通过重合器与断路器配合，方案兼顾电压时间型特性以及断路器开断短路电流的特点，快速隔离故障并恢复非故障区域供电。断路器特性：失压延时分闸有压延时合闸后加速保护功能Y时间闭锁重合闸功能分段点与联络点功能 u断路器型断路器型分布式配电自动化典型方案分布式配电自动化典型方案 变电站出线断路器变电站出线断路器u断路器型断路器型分布式配电自动化典型方案分布式配电自动化典型方案u断路器型断路器型分布式配电自动化典型方案分布式配电自动化典型方案 分布式配电自动化典型方案分布式配电自动化典型方案变电站出线断路器相间短路故障发生相间短路故障变电站出线断路器跳闸隔离故障区域分界负荷开关跳闸变电站出线断路器重合闸非故障区域恢复供电切断故障区域，非故障区域仍正常供电v 分支线短路故障分支线短路故障分布式配电自动化典型方案分布式配电自动化典型方案v 分支线接地故障分支线接地故障正常区域正常供电切断故障区域，非故障区域仍正常供电单相接地故障发生单相接地故障开关跳闸隔离故障区域分布式配电自动化典型方案分布式配电自动化典型方案总结：缺点：缺点：故障处理时间长；多次重合对线路冲击较大；优点：优点：不依赖通信及后台，简单、经济、可靠 分布式配电自动化典型方案分布式配电自动化典型方案 电缆网架构复杂，难以采用馈线自动化模式来实现故障的就地处理功能；DTU+环网柜监控、保护监控DTU+保护终端+环网柜监控、保护通信管理机+保护终端+环网柜保护终端保护u集中式集中式后台系统+分布式配电自动化典型方案分布式配电自动化典型方案 变电站出线断路器n 故障指示器基于故障指示器的故障定位系统，在短路和接地故障时发出告警，并将告警信号送至后台，快速定位故障区间。u故障指示器故障指示器分布式配电自动化典型方案分布式配电自动化典型方案“面保护面保护”模式：模式：馈线终端可以相互通信，故障时，故障段电源侧检测到故障电流，负荷侧未检测到故障电流，通过终端之间的互相通信，找到故障区段并隔离，一次重合（或联络开关闭合）后，非故障区域恢复供电。故障处理时间短；故障隔离及非故障区恢复供电仅重合一次；u面保护面保护分布式配电自动化典型方案分布式配电自动化典型方案u面保护面保护分布式配电自动化典型方案分布式配电自动化典型方案 面保护模式的关键在于通信：光纤通信电力载波及PLC技术短距离无线通信模块谢 谢！
