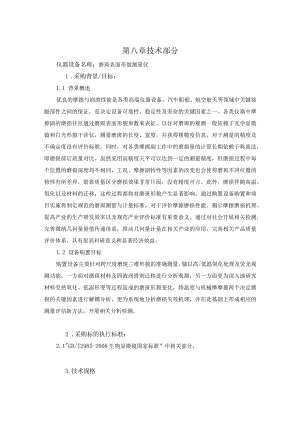

第八章技术部分.docx
第八章技术部分仪器设备名称：磨斑表面形貌测量仪1 .采购背景/目标：1.1 背景概述优良的摩擦与润滑性能是各类高端仪器设备、汽车船舶、航空航天等领域中关键接触部件之间的保证，是决定设备可靠性、稳定性及寿命的关键因素之一。各类仪器中摩擦副的磨损往往通过磨斑表面形貌参数来表征。以往对磨斑的观测一般依赖于光学显微镜和白光形貌干涉仪，测量磨斑的长度、宽度，并获得粗糙度信息，对于测量的精度及不确定度没有评价标准。同时，对各类摩擦副工作中的磨损量的计算长期依赖于称重法，即磨损前后质量对比。虽然采用高精度天平可以达到一定的测量精度，但磨损过程中每个位置的磨损深度均不相同，工况、摩擦副特性等因素的改变也会使得磨斑不同位置的特性有所差异，紧靠质量区分磨损效果非常片面，没有精度可言。此外，磨损伴随高温、氧化以及材料的迁移，这些过程都将对磨斑形貌产生显著影响。通过购置设备购置和项目实施将制定规范的磨斑测量与计量标准，对于评价摩擦磨损性能、揭示摩擦磨损机理、提高产业的生产研发效率以及规范产业评价标准有重要意义。通过对社会开展相关检测,完善微纳几何量量值传递体系，推动几何量计量在相关产业的应用，完善相关产品质量评价体系，具有很高科研意义和显著经济效益。1.2 设备购置目标购置设备主要针对跨尺度磨斑三维形貌的准确测量，辅以高/低温氧化处理及荧光观测功能，一方面对磨斑材料及固液润滑剂迁移进行分析观测，另一方面更为深入地研究材料受热氧化、低温形变等过程造成的磨斑形貌变化，将温度与机械摩摩擦两个决定磨损的关键因素进行解耦分析，更为系统地分析磨损失效机理，并在此基础上形成相应的测量评估新方法，开展相关分析检测，2 .采购标的执行标准：2.1"GB/T2985-2008生物显微镜国家标准”中相关部分。3.技术规格* 3.1符合人机工程学原理的高性能主机，主机变倍比212：1,放大范围26.3x-120x,最低分辨率可达500Lpmm以上，采用高倍物镜分辨率可达1000Lpmm* 3.2同时安装3颗物镜，便于放大倍数切换。* 3.3自动聚焦，聚焦精度高于0.5Um3.4Z向分辨率优于0.5m*3.5光源：LED冷光源及汞灯荧光光源，荧光光源功率不低于100W,波长滤镜范围365nm530nmo3.6图像分析系统(数码相机,摄像头,图像分析软件)*3.7光学系统：采用国际上最先进的ICCS无限远光学系统，消除轴向色差和径向色差，主机和物镜具有复消色差校正，色彩还原度高，无色散。3.8高分辨率彩色相机：2500万像素；不低于2/3英寸彩色CCD；图像采集速度：15幅/秒，在全帧(2448*1920)像素；像素大小23.4Um*3.4Um；光学接口：标准C型接口。* 3.8热处理及分析模块：可对0.5mm*0.5mm的微小磨损样品、局部材料提取物等进行加热氧化、低温处理。温度范围：-15(TC450°C.* 3.9温控精度：O.OC,精确控制材料及其磨斑热处理或冷处理过程。* 3.10焰值精度±0.1%,精确测控材料氧化过程。3.11隔震性能好，总重量不超过20kg。4 .产品配置要求：4.1 主机架：变倍比212：L电动无极变倍；4.2 物镜：工作距离大于20mm,实现120x变倍；目镜：专业三目镜筒，放大倍率10x；4.3 物镜转盘：至少3颗物镜同时安装，提供倍率切换；4.4 4光源：LED灯,智能化光路管理器，特制照明系统，长寿命，抗疲劳，色还原好；汞灯,提供荧光光源，功率不低于IOoW,波长滤镜范围365nn530nm04.5 5光路先进性：采用国际上最先进的ICCS无限远光学系统，消除轴向色差和径向色差4.6 自动聚焦：聚焦自动化，精度高于0.5m;4.7 图像分析系统：高分辨率工业摄像头/数码相机，500万像素，实时采集、同步捕捉动态图象，提供高清晰度、高分辨率、高质量的图象，并可同时通过目镜进行观察。文件保存可保存多种文件格式(TIF,BMP,JPG,PSD,GIF,.)，兼容各类普通图像处理程序，配有三维测量等专业分析模块，同时可兼容晶粒度、定量金相、膜厚测量、NMI、颗粒度分析等模块。4.8 集成或相对独立的高低温样品分析处理模块：能对样品进行热处理；通过焰值监控热处理过程，温度范围优于T50C450C;自动化程度高，满足技术指标提出的测量控制精度要求。5 .技术文件要求：5.1 提供图像分析处理软件及其使用说明5.2 2提供测量仪的详细操作软件5.3 提供测量仪配置信息文件及接口说明5.4 产品保修文件、相关证明文件等6 .技术服务要求：6.1 售后服务要求：保修期：保修期2年，自设备验收合格之日起计算。保修期内提供全免费保修。6.2 技术培训要求6.2.1安装验收期间，在用户所在地对用户进行3日仪器操作和日常维护的现场培训。7 .验收标准仪器到达最终用户现场并且实验室条件合格后，在接到用户通知后，中标商需安排有经验的工程技术人员到用户现场安装、调试仪器，按验收指标逐项测试,直至达到验收要求。8 .订购数量：1台。9 .目的港：北京，中国计量科学研究院指定实验室地点。10 .交货时间：合同生效后5个月内。
