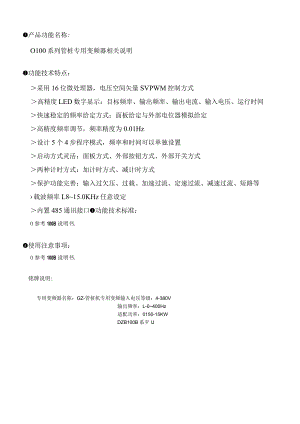

产品功能名称:O100系列管桩专用变频器相关说明功能技术特点：采用16位微处理器，电压空间矢量SVPWM控制方式高精度LED数字显示：目标频率、输出频率、输出电流、输入电压、运行时间快速稳定的频率给定方式：面板给定与外部电位器模拟给定高精度频率调节，频率精度为0.01Hz设计5个4步程序模式，频率和时间可以单独设置启动方式灵活：面板方式、外部按钮方式、外部开关方式两种计时方式：加计时方式、减计时方式保护功能完善：输入过欠压、过载、加速过流、定速过流、减速过流、短路等载波频率L815.0KHz任意设定内置485通讯接口功能技术标准：O参考100B说明书.使用注意事项：O参考100B说明书.铭牌说明:专用变频器名称：GZ-管桩机专用变频输入电压等级：4-380V输出频率：L-0400Hz适配功率：0150-15KWDZB100B系歹IJ选择接线方式:_/<)R管U输入电源Z)S桩V/Q> T专W用变启动e-l1(.FWD 频停止-Jj(REV 器 +IOV模式1j-1B1.MIl模式2j-1B1. MI2VUCI模式3B(.MI3模式4-lh»<> RSTACM模式5-uB()EF模拟选择1 圻4MIl计时刷新M12QDCM模拟信号输入面板编程操作：O参考100B说明书.面板显示项目:显示代码说明相关操作HXXXX目标频率(给定频率)按“DATA”PXXXX输出频率按“DATA”CXXXX输出电流按“DATA”UXXXX输入电压按“DATA”SXXXX显示当前运行步运行时间(S=I,2,3,4)按“DATA”基础应用参数列表：代码参数名称设定范围出厂值Fl-15程序模式设定15Fl-16第一频率设定0.00最高频率Fl-17第一时间设定09999SeCFl-18第二频率设定0.00最高频率Fl-19第二时间设定09999SeCFl-20第三频率设定0.00最高频率Fl-21第三时间设定09999SeCFl-22第四频率设定0.00最高频率Fl-23第四时间设定09999secFl-24计时方式设定00:加计时方式01:减计时方式备注:上表中未列出的参数请参考IOoB说明书.基础应用参数说明：Fl-15名称程序模式设定出厂值1设定范围15ffl此参数设定F1-16-F1-23所对应的模式。1 .当5个外部信号端子都无效状态下，可以直接修改2 .当5个外部信号端子有信号时，Fl15将自动修正为当前输入端子所选择的模式例：F15=3时，则F116F123为模式3时的参数值ffl运行状态下模式选择无效。Fl-16名称第一频率设定出厂值00设定范围0.00最高频率Fl-17名称第一时间设定出厂值00设定范围09999secFl-18名称第二频率设定出厂值00设定范围0.00最高频率Fl-19名称第二时间设定出厂值00设定范围09999secFl-20名栋第三频率设定二出厂值OO设定范围0.00最高频率Fl-21名称第三时间设定出厂值00设定范围09999secFl-22名称第四频率设定出厂值00设定范围0.00最高频率Fl-23名称第四时间设定出厂值00设定范围09999sec&Fl-16、18、20、22为对应模式下的4个程序步的给定频率，设定范围为“0最高频率”，单位“HZ”。FLr7、19、21、23为对应模式下的4个程序步的对应时间，设定范围为“0-9999”，单位“秒”。EQ运行状态下不能修改参数Fl16230Fl-24名称计时方式设定出厂值00设定范围00:加计时方式01:减计时方式Efl此参数设定变频器的计时方式。备注:其余参数说明请参考100B说明书.故障诊断及处理方法：O参考100B说明书.
