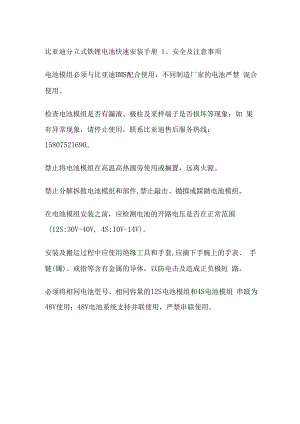

比亚迪分立式铁锂电池快速安装手册 1、安全及注意事项电池模组必须与比亚迪BMS配合使用，不同制造厂家的电池严禁 混合使用。检查电池模组是否有漏液、极柱及采样端子是否损坏等现象；如 果有异常现象，请停止使用，联系比亚迪售后服务热线： 15807521690o禁止将电池模组在高温高热源旁使用或搁置，远离火源。禁止分解拆散电池模组和部件,禁止敲击、抛掷或踩踏电池模组。在电池模组安装之前，应检测电池的开路电压是否在正常范围 (12S:30V-40V, 4S:10V-14V)。安装及搬运过程中应使用绝缘工具和手套,应摘下手腕上的手表、 手链(镯)、戒指等含有金属的导体，以防电击及造成正负极短 路。必须将相同电池型号、相同容量的12S电池模组和4S电池模组 串联为48V使用；48V电池系统支持并联使用，严禁串联使用。CBS48150/48250匹配一层电池架，CBS48300/48500匹配两层电 池架，电池架安装步骤、电池模组安装及线缆连接示意图以 CBS48300/48500两层架为例。不带电池架的安装方式（如户外一体化电源柜）参考第2、3页 电池模组安装及线缆连接示意图。安装之前请仔细阅读此安装手册，如有疑问请联系我们。2、装箱物料清单终端用户收到产品后，请对照本清单，清点箱内物品。CBS48300/48500 系统清单CBS48150/48250 系统清单3、电池架和电池模组安装一层电池架可单独使用，并且支持拼接成两层使用；安装方法均 参考一层电池架的安装步骤。一层重型电池架爆炸图 1-立柱组(2PCS) 2-电极安装板(IPCS) 3-钢扣板补板(IPCS) 4- 钢扣板(3PCS) 5-挡杆(2PCS) 6-安全扣(8PCS) 7-重型电池架挂 板(IPCS) 8-重型电池架横梁(2PCS) 9-M8X 70膨胀螺丝(4PCS) 10-重型电池架挂板(IPCS) 11-M6× 16十字六角头组合螺钉 (6PCS) 12-M6 六角螺母(4PCS)3. 2电池模组和电池架汇流排的安装电池模组需要按照电池架正面12S摆放左边，4S摆放右边；汇 流排需要按照电池架左侧左正右负的方向进行安装。a、电池模组12S摆放 左边，4S摆放右边b、汇流排左正右负示意图12S电池模组采样线分：带正极信号线和不带正极信号线2种类 型，带正极信号线的必须将正极信号线接入对应电池模组正极。电池模组采样线接入BMS端，BMS正面从右向左依次为：ACB4、ACB3、ACB2、ACBl ,如下图所示： a、采样线不带正极线b、采样线带正极线4.2 电池模组和BMS接线图（注：后续有BMS-L模块的B-端到电池的负极直接从BMS内部 引出来，P-端直接从BMS内部引出来，这2条线不单独提供）。电池模组和BMS接线步骤（动力线缆上都标有线序）：W04WOl一一 4S电池模组采样线12S电池模组采样线激活线W03W024.3 . BMS 测试BMS和电池模组按照以上顺序安装完成后，按RESET或ON/OFF 按键,激活BMS 5 BMS正常运行后（红色与橙色的LED灯均熄灭）, 长按RESET或ON/OFF按键3S左右,BMS全部LED灯熄灭即可。附录：系统开关电源参数设置5、电池系统与动环监控FSU连接通讯1,电池系统安装完成后，需要用通信网线将每台BMS模块的 COM-IN/COM-OUT端口相连接,BMS模块之间的通信网线可级联连 接（单个模块使用时不需连接）。2,多个BMS模块并联使用时，需要设置通讯地址（即拨码开关 ADD）,单个模块使用时不用拨码。原始状态为“0”，表示“OFF”，“1”表示“0N” ；如下图所示：3, Modbus通讯协议给到动环厂家,将BMS模块的COM-IN/COM-OUT 端口引出1条通讯网线，接入动环监控系统FSU设备串口的 RS-485o网线水晶头1正（白橙）接RS-485 A ； 2负（橙）接RS-485 B
