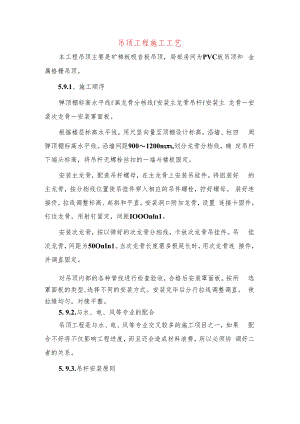

吊顶工程施工工艺本工程吊顶主要是矿棉板吸音板吊顶，局部房间为PVC板吊顶和 金属格栅吊顶。5.9.1、施工顺序弹顶棚标高水平线f画龙骨分档线f安装主龙骨吊杆f安装主 龙骨一安装次龙骨一安装罩面板。根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四 周弹顶棚标高水平线。沿墙间距9001200n,划分龙骨分档线，确 定吊杆下端头标高，将吊杆无螺栓丝扣的一端与楼板固定。安装主龙骨，配装吊杆螺母，在主龙骨上安装吊挂件。将组装好 的主龙骨，按分档线位置使吊挂件穿入相应的吊件螺栓，拧好螺母。 装好连接件，拉线调整标高、起拱和平直。安装洞口附加龙骨，设置 连接卡固件。钉边龙骨，用射钉固定，间距IOOOnln1。安装次龙骨，按以弹好的次龙骨分档线，卡放次龙骨吊挂件。吊 挂次龙骨，间距为50OnIn1。当次龙骨长度需多根延长时，用次龙骨连 接件，并调直固定。对吊顶内部的各种管线进行检查验收，合格后安装罩面板。按所 选罩面板的类型,选择不同的安装方式。安装完毕后分行拉线调整调直。 使拉缝均匀，对缝平整。5. 9.2.与水、电、风等专业的配合吊顶工程是与水、电、风等专业交叉较多的施工项目之一，如果 配合不好将不仅影响工程进度，而且还会造成材料浪费，所以必须协 调好二者的关系。5. 9.3.吊杆安装原则5.9.3.1、本工程用膨胀螺栓与结构顶棚固定Q5. 9. 3.2,所有吊件与角钢刷防锈漆两遍。5. 9. 3.3,吊杆距墙 300 mm,间距 9001200 mm。593.4、要合理安排吊杆的位置，确保受力合理。5.94、工艺流程5. 9.5.施工要点5.9.5.1、对于龙骨的质量控制，首先核准吊顶标高，控制龙骨高度。同时保证主龙骨有足够的起拱高度，即不小于房间短跨方向长 度的l200o5. 9. 5.2.主龙骨和次龙骨要求达到平直，为了消除顶棚由于自 重下沉产生挠度和目视的视差，在房间的中间部位，用吊杆螺栓进行 上下调整。5. 9.6,矿棉罩面板安装工艺5. 9. 6. K板材应在自由状态下进行固定，防止出现弯棱、凹鼓 现象。596.2、对于下图的罩面板安装过程中，接插企口用力要轻， 避免硬插硬撬而造成企口处开裂。5.9.6.3、在吸音矿棉板与特制的倒型龙骨的配合使用的吊工字钢暗装式接缝（标准式）吸音矿棉板顶中，将板搁置在龙骨的翼缘上即可。5.9.7、吊顶施工中的注意事项5.9.7.1、因为本工程中许多房间为大面积吊顶，所以需从以下 几个方面来控制其平整性：1）吊顶面的水平控制线应尽量拉出通直 线，线要拉直，最好用尼龙绳；2）在中间位置加设标高控制点。5. 9. 7.2.在特别设计的系统等一些重载部位，应增加吊点。5.9.7.3、从材料的选用及校正、设置平整控制线、安装固定等几个方面着手控制吊顶的线条规整。5. 9. 7.4、安装吊顶面板是要注意对缝的均匀，安装时不可生扳硬装, 应根据面板的结构特点进行。
