德瑞斯DRS3000系列使用手册.docx

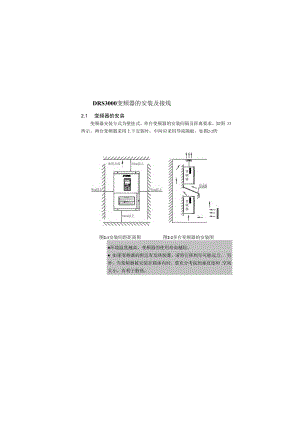

DRS3000变频器的安装及接线2.1 变频器的安装变频器安装方式为壁挂式。单台变频器的安装间隔及距离要求，如图 2T所示。两台变频器采用上下安装时，中间应采用导流隔板，如图2-2所图2-1安装间距距离图图2-2多台变频器的安装图环境温度越高，变频器的使用寿命越短。 如果变频器的附近有发热装置，请将它移到尽可能远方。 另外，当变频器被安装在箱体内时，要充分考虑到垂直度和 空间大小，有利于散热。2.2 变频器的安装尺寸图2-3变频器尺寸图适用于DRS3000-V4T0055CV4T0550机型（金属壳机体）TT <1¾> zft ？图2-3变频器尺寸图适用于DRS3000-V4T0110C以下机型（翟壳机体）表2-1变频器安装尺寸表产品型号(DRS3000)Ll mmL2 mmU mmWlmmW2 mmHlnun安装 mm重量 Kg-ll一DRS3000-V4T0022C 以下16818011312515142.2塑胶壳体DRS3000-V4T0040C23624814816016643.7DRS3000-V4T0055CDRS3000-V4T0075C33534815022317744.5DRS3000-V4T0110CDRS3000-V4T0055C30328732017020518877.4金属壳体DRS3000-V4T0075CDRS3000-V4T0110C371348385178253213711.4DRS3000-V4T0150CDRS3000-V4T0185433412450216286224918DRS3000-V4T0220DRS3000-V4T0300478457495250320245923DRS3000-V4T0370DRS3000-V4T0450608580628250360274934DRS3000-V4T0550DRS3000-V4T0550以上机型研发中2.3 变频器的接线2.3.1 注意事项： 确保电源完全切断10分钟以后，方可打开变频器面前。 确认主回路端子P+, P之间的电压值在36VDC以下，方 可进行内部配线作业。 核实变频器的额定输入电压是否与交流供电电源的电 压致。如输入电压等级不致，将有可能导致变频器 的损坏。 请按顺序安装，即安装好主体后再接线以防出现电击事 故或损坏变频器。 变频器出厂前已通过耐压试验，用户不可再对变频器进 行耐压试验。 必须在电源与变频器之间连接无熔丝断路器，以免因变 频器故障导致的事故扩大，损坏配电装置或造成火灾。 务必将变频器的接地端子和电动机外壳连接到接地线。 接地线应使用铜芯线，截面积在4cm?以上，接地电阻必 须小于10o 严禁将控制端子中RIA. RIB、R1C> R2A、R2A以外的端 子接上交流220V电源，否则有损坏变频器的危险。 严禁将交流电源接到变频器的输出端子U、V、W上，否 则将会造成变频器的损坏。2. 3. 2变频器端子说明及配线1、主回路端子及功能说明的©B船船船的船BIRIS 口, P1 I P+DB I P-1 U IVlWlg图2-4主回路端子图（适用于DRS3000-V4T0055 0075机型）3BI P-I Pl I P+1 R IS I T I DB I U I VWGjJBB9船9图2-5主回路端子图（适应于DRS3000-V4T0U00150机型）RlSTI P用正:可国司图2-6主回路端子图（适用于DRS300Q-V4T0185以上机型）表2-2主回路端子功能说明端子标号功能说明R、S、T交流电源输入端子，接三相380V交流电源U、V、W变频器输出端子，接三相交流电动机PK P÷直流电抗器连接端子，一端接Pl,另一端接P+P+、P-制动组件连接端子，正极接P+,负极接P-P+、DB外置制动电阻连接端子,一端接P+,另一端接DBG接地端子，接大地2、控制回路端子及功能说明Q0 Q0 Q0 如& 0)(S)Q00D01D0G 1 I2 ICM I 3 I4 I 5 I CM I6I7I8 24VVIN AIN 01 GND 02 VR GND WX RIA RlB RlC R2 R2C图27控制回路端子图（适用于DRS3000-V4T0055C以上机型）表2-3控制回路端子功能说明*子标号*子功能开关信号输入1正转运行一停止指令2反转运行一停止指令3外部故障输入4故障史位输入5多功能 输入端子:线式操作，Local/Remote控制，多段速切换,加减速禁止， 外部中断，过热警告，PID控制，直流制动，速度搜寻，up/down 功能，PG速度控制，外部故障，计时功能，多功能模拟输入 设定678CM开关信号公共地端24V开关信号24V电源公共端（也可作24V独立电源）模拟入信号VR速度设定用电源（+12丫、+5V可选）（也可作独立电源）VIN电压主速指令（O-IoY）AIN电流主速指令（4-2OmA）AUX多功能模拟输入端子：辅助频率指令，指令偏白.，指令增益，过转矩检 出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中 失速防止基准，PID控制，频率下限，跳跃频率4GND模拟信号公共端了 端子18可设定成地或电源模式，当设为地模式时， JP4跳线置.于1、2位置，当设为电源模式时，JP4跳线置 于2、3位置。续前页种类*子标号子功能拟出号 横，信AOl多功能模拟输出端子：频率指令，输出须率，输出电流，输出电压，宜 流电压，PlD控制量，外部模拟指令输入VlN、AIN或AUX（2m以下）A02GND模拟信号公共端开关，出信号RlA继电器A接点（多功能输出端子）功能与端子DOI, D02 相同RlB继电器B接点（多功能输出端子）RlC继电器公共端DOl多功能（开集电极）输出：运转中，零速，频率一致，任意频率一致， 输出频率，准备完成，低电压检出，输出中断，运转及频率指令，过转 PiH.频率指令无效，故障，低电压，过热，电机过负载，变频器过 负载输出，故障重试中，通讯故障，计时功能输出D02R2R2CDOG开集电极公共端注：DOb DOG内部电路如下图所示: 外部端子VIN, AIN请按Sn-24设定使用。 端子（VR）输出电流最大容量为20mA。 多功能模拟输出A01, A02为接电表专用的模拟输出，可 通过JP9跳线选择0+10V, 0/424mA信号，请勿作反馈 控制等模拟输出信号。3、控制板端子配置、跳线设置及功能说明变频器投入使用前，应正确设置控制板上所有跳线端子，并确保各端 口连线不松动或脱落，各跳线端子和端口位置如图2-8所示。（一般情况下，厂家已经设置好请用户不要随意更改）zbdxl *AJU<jkT1b>utt>At I060 加 0©® 0Q>60 00 Q)&S> <2>WJDIK I 2d - S CV 6 7 B WVtXlXMltJ(C Vl (D*B1 BlB RiC K>RX图2-8控制板端口配置及跳线设置4、附件板端子及功能说明A、注塑机专用信号接口板的说明VlGl IlV2 G2 12I>>BiMIJ2OTA电流信号输入VbV2(M2VG24V电压信号输入G1电压输入Vl.电流输入L的参考地端G2电压输入V2.电流输入I2的参考地端跳线设置JPlV012V024V 选择 1、2 短接 012V 2、3 短接 024VJP2V；j012V/024V 选择 1、2 短接 012V 2、3 短接 024V注 任何情况下，一个通道只能接收种信号，如I 意通道接收电压信号后就不能再接收电流信号了。B、485通讯、PG反馈信号接口板及说明RA RB ÷ - PGV+ PGV-PG反馈PGV+PGV-外加编码器(PG)用电源( + 12V)A+A-编码器(PG) A相信号输入(也可设定作脉冲式 频率指令输入端子)数据通讯RARBRS-485通讯接口2.4变频器系统配线图2.4.1 DRS3000系列变频器与外围设备的标准连接图如图2-9所示：收人念学：i洗安款aC' *变二缝近二交法图2-9变频器与选配器的连接2.4.2 主回路电缆尺寸和压线端子选用导线时，必须考虑导线所造成的电压降。电压降计算公式如下所示，通常其电压降必须在额定电压的2%以内:相同电压降导线电阻（QtaO X配线距离（） X流过电流AXlO-表2-4主回路电缆尺寸和端子螺钉规格对照表型号规格端子符号电缆线规端子符号DRS3000-V4T0015CR, S, T, U, V, W2.5P E PB线规2R、S、 T、 U、V、W 的一 半M4DRS3000-V4T0022CR, S, T, U, V, W4P E PBM4DRS3000-V4T0040CR, S, T, U, V, W4P E PBM4DRS3000-V4T0055CR, S, T, U,V,W6PNE PBM4DRS3000-V4T0075CR, S, T, U, V, W6PNEPBM5DRS3000-V4T0110CR, S, T, U, V, W10PNEPBM5DRS3000-V4T0150CR, S, T, U, V, W10PNEPBM6DRS3000-V4T0185R, S, T, U, V, W16PNEM6DRS3000-V4T0220R, S, T, U, V, W16PNEM6DRS3000-V4T0300R, S, T, U, V, W25PNEM6DRS3000-V4T0370R, S, T, U, V, W25PNEM8DRS3000-V4T0450R, S, T, U, V, W35PNEM8DRS3000-V4T0550R, S, T, U, V, W35P Pl N EM8表2-5变频器和电机间的接线距离与载波频率变频器和电机
