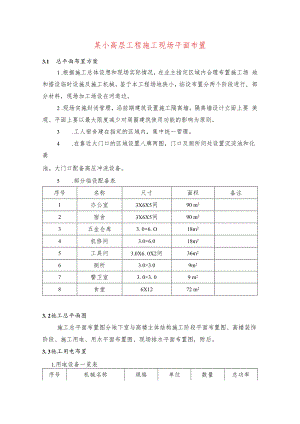

某小高层工程施工现场平面布置.docx
某小高层工程施工现场平面布置3.1 总平面布置方案1 .根据施工总体设想和现场实际情况，在业主指定区域内合理布置施工场 地和搭设临时设施及施工机械。鉴于本工程场地狭小，临设布置分两个阶段进行, 部分材料，现场加工场设在河道边。2 .现场实施封闭管理，沿前期建筑设置施工隔离墙。隔离墙设计立面上要 美观、平面上要以最大限度减少对周围建筑使用功能的影响为原则。3 .工人宿舍建在指定的区域内，集中统一管理。4 .在靠近大门口的区域设置八牌两图，门口及厕所间处设置沉淀池和化粪池。大门口配备高压冲洗设备。5 .部分临设配备表序号名称尺寸面积备注1办公室3X6X5间90 m22宿舍3X6X5间90 m23五金仓库3. 0×6. O18m24机修间3.0×6.018m25工具问3.0X6. 0X2间36m26厕所3.0×3.09m27警卫室3. 0×3. 09 m28食堂6X1272 m23. 2施工总平面图施工总平面布置图分地下室与高楼主体结构施工阶段平面布置图、高楼装饰 阶段、施工用电、用水平面布置图、现场排水平面布置图，附后。3. 3施工用电布置1.用电设备一览表序号机械名称规格单位数量总功率1塔吊QTZ63TM台290KW2施工电梯宝达200台4152. 2KW3搅拌机JZ350台622KW4对焊机UNlOO台4400KVA5电焊机BX-300台8128KVA6钢筋弯曲机GWB-40台432KW7钢筋切断机GQZ-32台460KW8卷扬机JIM-3台230KW9圆盘锯MJ-104台616KW10平刨MB250台612KW11振动器H26X-50台2024KW12空压机W-1.6/10台28KW13蛙式打夯机HW60台44. 4KW14平板振动器PZ-50台1013. 2KW15安装工程用电设备台820KW2.用电量计算Pl=90+152. 2+22+32+60+30+16+12+24+8+4. 4+13. 2+20=483. 8KWP2=128KW（对焊机考虑与其他大型用电设备交叉作业，未作计算。）P3=30KWP=L 05 × （0. 5×483. 8/0. 75+0. 6 × 128+0. 8 × 30）=423KW将对焊机与其它大型用电设备交叉作业（放在夜间作业），能满足要求。3 .施工用电根据业主提供的容量为500KVA,做到合理安排，统筹使用。4 .从业主提供的变电所利用架空电线将施工用电接入现场，然后分为两路一 路供施工使用，一路供日常生活使用。5,架空电线沿现场施工道路布置，电线规格为3X185+2X70,原则上每50 米设置一个电箱。办公用电与施工用电分别从这些电箱接出。3.4施工用水、消防布置1 .业主在现场提供了 “80水源供水和计量表具。2 .施工用水在平面上沿施工道路布置，水管用e80管。在施工场地周边的水管每隔30m左右设一个3/4寸水龙头；各单体位置设一个650接水口，然后接至 楼层内供水点。3 .在办公区域和施工区域设置足够的灭火器，在结构楼层每层设置4个灭火 器，确保消防安全。4 .施工用水计算1)本工程碑因采用商品硅，主要用水量为硅养护水，Nl<100Lm3,混凝土 养护按500m3计算。Ki8×36OO= 1.05×500×100×1.58×3600= 2.73(L5)生活用水量按最高人数500人计算24x3600qa =P2×N4K5500×80×2.524x3600= 1.16(LS)总用水量计算：因卬 + =2.73 + 1.16 = 3.89L / Sd = (4QV 000),z2 = 49.8故现场提供的50的水源能满足工程需要。3. 5现场排水设想L在施工建筑物周围布置环行排水沟，排水沟采用豉砌粉刷，盖板采用废旧 钢筋电焊制成。2 .场地污水须经沉淀池沉淀，食堂排水须经隔油池处理后方能排入市政污水 管，沉淀池、隔油池派人定时清理。3 .沿现场临时施工道路也必须设置排水沟。3. 6施工准备工作3. 6.1施工前期准备工作3. 6. L 1施工准备L在监理协调下，尽快会同业主对建设场地红线桩、水准点、测绘基准点、 地形图及地质勘探报告等资料做好交接工作。2 .工程测量定位后，迅速搭设办公及其他大临设施。3 .解决施工场地范围内进场交通道口，开辟西侧大门，设立警卫。4 .施工现场便道按总平面布置进行铺设，道路两侧做好排水沟。5 .施工现场周围搭设临时围墙封闭，大门按本公司标志统一设立。6 .现场除搭设办公用房外，尚需搭建钢筋棚、木工棚、机修、电焊、标养室 等生产用房。7 .管道（线）、给排水、强弱电人员先期进场，配合业主查清施工区域内地下 管线的分布情况，然后针对性的采取保护、监控措施；需要翻迁的管道（线），同 业主、监理协商解决办法，尽快编制翻迁施工方案。8 .修筑临时道路，确保开工前贯通，能成为运输物资的主要干道。9 .从业主提供的水、电源接出水管、电缆，并布置临时水、电。3. 6 L 2技术准备工作1 .各级施工人员熟悉和审查施工图纸，总包单位内部审核完图纸后，邀请 业主、设计、监理、分包单位共同审核，形成图纸会审记录和设计变更洽商记录。2 .准备与本工程有关的规程、规范、图集3 .工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高） 度。4 .我公司测量队先期进场，根据业主提供的界桩，及桩基施工单位的控制 桩，对建筑物设置控制网。5 .根据人防工程的特点，经过详细的技术论证，按期编制缜密、合理的专项施工方案，要求方案必须经审批后实施，技术交底及时准确并有针对性。
