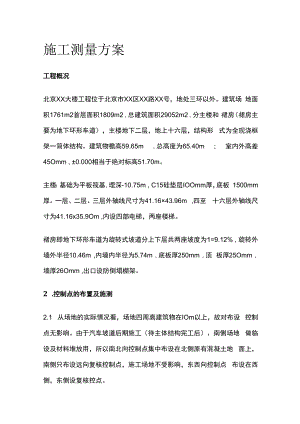

施工测量方案工程概况北京XX大楼工程位于北京市XX区XX路XX号，地处三环以外。建筑场 地面积1761m2首层面积1809m2 ,总建筑面积29052m2 ,分主楼和 裙房（裙房主要为地下环形车道），主楼地下二层，地上十六层，结构形 式为全现浇框架一简体结构。建筑物檐高59.65m ,总高度为65.40m ; 室内外高差45Omm , ±0.000相当于绝对标高51.70m。主楼：基础为平板筏基,埋深-10.75m , C15硅垫层IOOmm厚，底板 1500mm厚。一层、二层、三层外轴线尺寸为41.16×43.96m ,四至 十六层外轴线尺寸为41.16x35.9Om ,内设四部电梯，两座楼梯。裙房即地下环形车道为旋转式坡道分上下层共两座坡度为1=9.12% , 旋转外墙外半径10.46m ,内墙内半径为5.74m ,底板厚250mm ,顶 板厚25Omm ,墙厚26Omm ,出口设防倒塌棚架。2 .控制点的布置及施测2.1 从场地的实际情况看，场地四周离建筑物在IOm以上，故对布设 控制点无影响。由于汽车坡道后期施工（待主体结构完工后）、南侧场地 做临设及材料堆放用，所以南北向控制点集中布设在北侧原有混凝土地 面上，南侧只布设远向复核控制点，施工场地不受影响，东西向控制点 布设在西侧，东侧设复核控点。2.2 布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用 正倒镜分中法投测轴线时或后视时均在观测范围之内。2.3 根据甲方要求和测绘院提供的红线点形成四边形进行控制。2.4 根据施工组织设计,对楼层进行网状控制，兼顾±0.000以上施工, 设置控制轴线L 6轴，B（A轴用于地下）、F轴（G轴用于地下）及北侧 汽车坡道过圆心的南北向、东西向为控制轴。2.5 根据测绘院提供的BML BM2（西侧）及BM3（北侧）三点高程控制 点数据（具体数据详见测绘成果资料）向建筑物四周引测固定高程控制点, 东侧两个，南侧一个，距离基坑至少5m ,且埋于冻土层0.5m以下。2.6 控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。2.7 .水准点按四等水准测量要求施测。2.8 、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使 用前必须进行校核。3 .轴线及各控制线的放样 地面控制点布设完后转角处线采用2级电子经纬仪DJ D2进行复测。 各控制线间距离采用红外测距仪DMA5检测，经校核无误后进行施 测，各工艺施测程序见第四项（轴线及高程点放样程序）。3.1 基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法， 向基础平台投测轴线（采用三点成一线及转直角复测），再按投测控制线 引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次， 经校核无误后方可使用。3.2 基础施工（即±0。000以下）采用悬吊钢尺法将标高导人护坡桩上， 且基坑四周不低于四点（每一个方向不低于一点），校核无误后方可引测 其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内O3.3 ±0.000以上施工，采用正倒镜分中法投测其它细部轴线。3.4 ±0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出 部分，不便于拉尺时，也同样采用悬吊钢尺法。每层高度上至少设两个 以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。每 层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核， 因±0.000以上结构采用竖向与横向一次性硅浇筑施工，在固定的竖向 钢筋上抄测结构0.500mm控制点,以供结构施工标高控制，且必须校 核无误。3.5 各层平面放出的细部小线，特别是柱、剪力墙的控制线必须校核无 误，以便检查结构浇筑质量和以后的进一步施工。3.6 二次结构施工以原有控制轴线为准,引放其它墙体、门窗洞口尺寸。外窗洞口，采用经纬仪投测，以费通控制线于外立面上，窗洞口标高的 各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口位 置正确，上下垂直，左右对称一致。3.7 室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控 制引测建筑50标高线，要求制校核。3.9 外墙壁饰面施工时，以放样图为依据，以外门窗洞口，四大角上下 贯通控制线为准,弹出方格网控制线（方格网大小以饰面石材尺寸而定）。4 .轴线及高程点放样程序4.1 基础工程4.2 地下结构工程4.3 地上结构施工各层在竖向柱模板拆除立即抄测建筑50控制标高并报验，以便检查浇 筑后质量及下一步施工。4.4 二次结构及装修工程5 .施工时的各项限差和质量保证措施5.1 为保证误差在允许限差以内,各种控制测量必须按城市测量规范 执行，操作按规范进行，各项限差必须达到下列要求5.1.1 控制轴线，轴线间互差> 20m 1/7000 （相对误差）；20m ±3对于轴线小于±3mm5.1.2 各种结构控制线相对于轴线±3mm°5.1.3 标高小于±5mm。5.1.4 垂直度层高8mm ,全高1/1000且不大于3mmo5.2 放样工作按下述要求进行5.2.1 仪器各项限差符合同级仪器限差要求。5.2.2 钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑 垂曲及倾斜改正。5.2.3 标高抄测时，采取独立施测两次去，其限差为±3mm ,所有抄测 应以水准点为后视。5.2.4 垂直度观测：若采取吊垂球时应在无风的情况下，如有风而不昨 不采取吊垂球时，可将垂球置于水桶内。5.3 细部放样应遵循下列原则5.3.1 用于细部测量的控制点或线必须经过检验。5.3.2 细部测旦坚持由整体到局部的原则。5.3.3 有方格网的必须校正对角线。5.3.4 方向控制尽量使用距离较长的点。5.3.5 所有结构控制线必须清楚明确。6 施工时的沉降观测与变形观测6.1 建筑物自身的沉降观测6.1.1 应设计要求，本建筑物做沉降观测，要求在整个施工期间至沉降 基本稳定止进行观测。6.1.2 本建筑物施工时沉降观测按二等水准测量要求进行，观测精度如 下表1 ：6.1.3 沉降观测点设置：在主楼平面四角及每边中点各一个，平面中心 设一个，地下室平面四角各设一个；用于沉降观测的水准点必须设在便 于保护的地方。6.1.4 当浇筑基础垫层混凝土时，在垫层闰面位置埋设临时观测点，待 稳固后及时进行观测。6.1.5 待基础结构施工完工后将原临地观测点移至该底板上埋设，并及 时进行观测。6.1.6 直至J±0.000时按平面布置埋设永久性观测点，每施工一层，附测 一次，直至竣工。6.1.7 工程竣工后，第一年测四次，第二年测二次，第三年后每年测一 次，直至下沉稳定为止，一般为五年。6.1.8 观测资料及时整理，并与土建专业技术人员一同分析成果。具体详见沉降观测施工方案。6.2 护坡桩的位移观测6.2.1 在基坑开挖后，在护坡桩顶帽梁上布设变形点（变形点间隔IOm 左右）并在所坡桩基坑一侧500mm左右设置平行控制点线（即一点为 置仪点，一点为后视点），用经纬仪视准线法，以各变形点的角度变化 为依据进行观测，判别其变形位移量。6.2.2 基坑外观测用点必须设于永久性固定位置，且应深埋于冻土层下 0.5mo6.2.3 变形点观浊频率为每月三次，雨雪后加测一次，直至地下工程完 工为止。6.2.4 做好变形观测数据资料的整理,及时分析和处理成果。7 .测量复核措施及资料的整改L控制材料的复核措施按二、三的叙述中进行。2、细部放样采用不同人员、不同仪器或钢尺进行，条件不允许的可独 立施测两次。3、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关 表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要 有技术总结和相关说明。4、有高差作业或重大项目的要报请相关部门或上级单位复核并认可。5、对各层放样轴线间距离等采用红外测距仪校核，达到准确无误。6、所有测量资料统一编号，分类装订成册。8 .仪器的配备及人员组成表81测量仪器配备一览表8.2测量人员组成测量班长：1名测量技术员：1名 测工：2名9 .器保养和使用制度L仪器实行专人负责制，建立仪器管理台账，由专人保管、填写。2、所有仪器必须每年鉴定一次，并经常进行自检。3、仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。4、仪器使用完毕后，必须进行擦试，并填写使用情况表格。5、仪器在运输过程中，必须手提、抱等，禁置于有振动的车上。6、仪器再场使用时，可仪员不得离开仪器。7、水准尺寸不得躺放，三角架水准尺不得做工具使用。10、测量管理制度L所有测量人员必须持证上岗。2、上岗必须学习并掌握城市测量规范、工程测量规范、建 筑工程施工测量规程公司技术部制度的测量管理制度基本方案。3、到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进 行计算、复核，制定具体的方案后可进场。4、所有测量人员必须熟悉控制点的布置，并随时巡视控制点的保存情 况，如有破坏应及时汇报。5、测量人员应了解工程进度情况，经常同有关领导和有关部门进行业 务交流。6、经常与技术干部保持联系，及时掌握图纸变更洽商，并及时将变更 内容反映到图纸上。7、爱护仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定期维 修。8、有关外业资料要及时收集整理。9、定期开展业务学习，努力提高测量人员素质。10、必须全心全意为施工单位服务，必须将所测的点或线向工单位交待 清楚。
