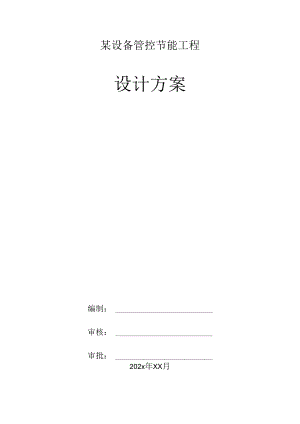

某设备管控节能工程设计方案.docx

某设备管控节能工程设计方案编制：审核：审批：202x年XX月目录1、概述3冷热源系统（含冷热循环系统及机组接口）监控32、建筑设备控制子系统管理方案32.1、 冷热源系统42.2、 空气通风系统11过滤网淤塞报警，过压时自动报警12D14OSP T142.2.2、 新风机组152.2.3、 送排风系统15224、全热交换器和换气风16K概述建筑设备监控系统是将XXXXXXX场馆内中的建筑设备管理与控制子系统（暖 通空调系统、变配电系统、给排水系统、热交换系统，送排风系统，照明系统等 等）进行分散控制、集中监视、管理，实现一体化控制、监测和管理，从而提供 一个舒适、安全的活动和工作环境，通过优化控制提高管理水平，达到节约能源 和人工成本，并能方便地实现物业管理自动化。XXXXXXXBA系统主要的监控对象包括：冷热源系统（含冷热循环系统及机组接口）监控空调机组、新风机组及送排风监控给排水系统及消防水池的监控照明系统（含场区路灯照明控制系统接口）监控其他机电设备（电梯、扶梯及自动门等）监控变配电系统监控（接口）景观（泛光照明及水景控制）系统接口体育馆冰场环境监测系统（接口）锅炉系统（接口）游泳池水处理系统（接口）2、建筑设备控制子系统管理方案XXXXXXXBA系统由中央管理工作站和其他分场馆的4个监控站组成。中央管 理工作站设在科技中心楼控中心机房，是XXXXXXX自控系统的监控中心。中央管 理工作站配置有中央管理服务器2台，负责整个XXXXXXXBA系统的全局监控和管 理。系统另配置监控站4个，分别为体育场监控站、体育馆监控站、游泳馆监控 站、网球中心监控站，负责对本场馆所辖设备进行监控。各监控站与中央服务器 通过计算机以太网（TCP/IP协议）相联，以实现设备分类监控、集中管理的功 能。主控及各分场馆操作站采用独立的EBI软件系统进行系统管理，配置独立的 监控服务器，均安装EBlSERVER软件。系统具有统一的操作界面，能实时动态显示所集成的各子系统经授权选择的设备工作状态及报警信息，授权显示及设定 各种参数值。提供设备的维护记录、电力和能源消耗分析等日程统计报表。2.1、冷热源系统XXXXXXX的空调冷热源由位于各场馆的机组、热交换器及相应的空调水循环 泵、分水器、集水器、压差旁通调节阀等组成，供给场馆各处空调和生活使用。主要监控设备数量体育馆：冷水机组4台冷冻水循环泵4台冷却水循环泵4台冷却塔4台热交换器（生活和空调）4台回水泵2台体育场：循环泵（A-F区各2台）12台冷却水循环泵（A-F区各1台）6台冷却塔（A、B、C、E区各2台，D、F区各3台）14台夏季空调用换热器（A-E区各1台，F区2台）7台冬季空调用换热器（AF区各1台）6台生活换热器（A区各2台，B区1台）3台回水泵（A、B区各2台）4台游泳馆：冷水机组3台冷冻水循环泵3台冷却水循环泵3台冷却塔（2台一组，在体育场）6台空调换热器（空调机用3、地板换热1）3台半容积式换热器1台网球中心：冷水机组2台冷冻水循环泵2台冷却水循环泵3台冷却塔4台换热器（生活和空调）4台回水泵2台科技中心：冷水机组2台冷冻水循环泵2台冷却水循环泵3台冷却塔4台换热器2台回水泵2台2.1. K冷冻站系统典型的冷冻站系统控制原理图如下.冷冻站控制原理图冷冻站系统控制功能如下：（1）冷冻机组台数控制根据供水管的流量及集水器、分水器的温差，计算负荷，对冷冻机组进行群 控。一机组启动后通过彩色图形显示，显示不同的状态和报警，显示每个参数的 值，通过鼠标任意修改设定值，以达到最佳的工况一机组的每一点都有列表汇报，趋势显示图，报警显示一设备发生故隙时，自动切换一程序控制冷冻水系统，目的是达到最低的能耗，最低的主机折旧根据程序或大楼的日程安排自动开关冷冻机组根据大楼的要求自动切换机组的运行时间，累积每台冷冻机组运行时间最 短的机组，使每台机组运行时间基本相等，目的是延长机组使用寿命根据冷源系统总负荷量（一次供回水温差X总流量）进行冷水机组台数控制。 运行台数需与负荷相匹配，实现机组最优启停时间控制，使设备交替运行，平均 分配各设备运行时间。对各季节的优先使用设备进行指定，发生故障时自动切换。负荷计算：Q = KX M× (T1-T2)Q：负荷K：常数M：流量T1：回水总管温度T2：供水总管温度所有冷冻机组的启停与相关的负荷控制连锁，用户可以根据现场的具体情况 和用户的要求对这些程式中的参数及连锁点自行修改和设定。BAS系统通过安装 在机房内的直接数字控制器来完成对冷冻机组的控制要求：冷冻机组台数控制 运行顺序的转换控制，根据水系统的供回水温差和流量计算空调系统的冷（或热） 负荷，以此来对冷水机组、冷/热水泵、冷却水泵、冷却塔风机、冷却塔进水阀 及相关的水阀实现联动控制，同时监视其运行状态及故隙状态。机组开机台数控制方案如下：（以三台为例）时间负荷开机台数白天(K负荷<20%1台机组20%负荷 <60%2台机组60%< 负荷<100%3台机组晚上属于晚上低谷制冷，一般只需开一台机 组就够，假如负荷较大，可按照白天控 制模式进行自动调节。1台机组-监测冷冻机组的运行状态，根据负荷自动进行机组的组群控制。-取水流开关的状态作为机组水流状态。-膨胀水箱高低液位监测，自动启动补水泵补水，监测补水泵运行状态、故 障状态。联动起动顺序：冷却水塔风机一冷却水塔电动蝶阀一冷冻机的冷凝器电动蝶阀一冷却水泵 一水流开关信号指示一冷冻机的蒸发器电动蝶阀一冷冻水泵一水流开关信号指 示一制冷机；联动停止顺序：制冷机(延时5分钟)一冷冻水泵一冷冻机的蒸发器电动蝶阀一冷却水一 冷冻机的冷凝器电动蝶阀一冷却水塔电动蝶阀一冷却水塔风机；为了对整个冷冻机的工况有一个更详细的了解，我们认为通过霍尼韦尔的 EBl系统的与第三方设备软件接口，可以与冷冻机进行通讯，相比通过传统控制 器硬接点的方式更经济，且效果更好。采集诸如压缩机功率、压缩机马达温度、 蒸发器冷媒压力、冷凝器冷媒压力、压缩机冷媒压力、蒸发器冷媒温度、冷凝器 冷媒温度、油温、油压差、报警信息及故障信息等。前提是冷冻机厂家必须对 BA系统开放通讯协议、或者双方商定数据交换的方式。(2)冷冻水泵、冷却水泵控制- 监测运行状态、故隙状态，启停控制。- 冷冻水系统：压差旁通控制，保持系统流量和压力的稳定。- 根据设备累计运行时间，备用冷冻，冷却水泵自动切换，常用泵如发生故 障，备用泵将自动切入。- 根据室外温度可根据昨日负荷对启动负荷进行预测。- 累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部 o中央监控系统中各种温度、设备运行状态和报警及各种设备的启停。可编制 节假日上、下班等时间运行程序，在不同时间段合理地运行设备，节约能源。(3)冷却塔控制监测风机运行状态、故障状态，冷却塔运行台数按冷却水供水温度进行控制。 当供水水温低于设定值时减少冷却塔运行台数，反之则增加运行台数，以降低能 耗。冷却塔进水阀自动开关控制。累计运行时间，开列保养及维修报告。通过联网将报告直接传送至有关部门。(4)压差旁通监控内容-分水器、集水器的压力测量(AI)-通过测量分水器、集水器的供回水压差，并根据压差设定值，采用PI调节 的方式，自动调节旁通阀的开度大小(AO)02.1.2、热交换器系统典型的热交换器系统控制原理图如下.空调换热器系统控制原理图监测热交换器的一次、二次水温度，监测I可水泵的运行状态，故障报警, 根据热交换器的二次供I可水温度来PID控制蒸汽阀和水阀的开度。XXXXXXX体育场采用了水源热泵系统。目前我国利用较多的水源热泵以地下水作为冷热源体，在冬季利用热泵吸 收其热量向建筑物供暖，在夏季热泵将吸收到的热量向其排放、实现对建筑物供 冷。传统的暖通空调系统需要很多辅助系统或设备来完成一个完整的暖通空调 功能，如冷却塔。而水源热泵系统只是通过与地下水的热交换来完成制冷或制热 的效果。典型的水源热泵系统控制原理图如下.水源热泵系统只应用同一套硬件系统，通过在不同季节进行冷凝器和蒸发器 的转换，就可以完成制冷与制热功能的转换。如上图所示，夏季运行时，控制1、3、5、7阀门打开，2、4、6、8阀门关 闭，为制冷工况；冬季运行时，控制1、3、5、7阀门关闭，2、4、6、8阀门打 开，为制热工况。22、空气通风系统XXXXXXX的空气通风系统由位于各场馆的换气机、空调机、新风机、送排风 系统组成。主要监控设备数量体育馆：空调机组（比赛区4、冰场3、篮球饰2）9台排风机（比赛区4、冰场2、篮球馆1）7台观众席空调机组（空调机、排风机）8组空调机组（柜式和走廊）56台全热换气机2台体育场：全热换气机3台全热交换器13台游泳馆：空调机组19台新风机组6台网球中心：空调机组4台新风机组4台科技中心：空调机组24台新风机组65台2.2.1、空调机组空调机组分变频空调机组和一般空调机组两类。变频空调机组监控：典型的变频空调机组控制原理图如下。I 排风机湿湿度（比赛区,篮球馆各2对， 冰场I对） C q卬同他滤网楙管加湿 送风机甲甲 温湿屈注：比赛区4组空调机组： 冰场内3台空调机组 2台排风机.篮球馅2台空调机制I台排风机.比赛场馆空调机组控制原理图（比赛区/冰场/篮球场）监控内容：回风温度回风湿度过滤网淤塞报警，过压时自动报警回风温度自动控制：根据送回风温度，先通过变频器控制风机转速，当风量 减少至设定值，回风温度仍未达到设定值时，再自动调节冷水阀开度，保证回风 温度为设定值。风机的运行参数监控：风机采用变频控制，根据一次新风主管的静压，判别 调节变频器的频率。监控参数有：运行状态、故障状态、变频器频率反馈、频率 控制和开关控制。新/排风阀控制：新风阀及回风阀保持联动，以保证静压恒定。送风压力冷热水电动二通阀控制：根据送风温度与设定温度差值，对冷/热水阀开度 进行PlD调节，从而控制送风温度。湿度控制：根据室内相对湿度对加湿器电动阀的PlD控制。联锁控制：新风风阀与回风阀比例调节，并与风机、水阀联锁控制，停风机 时自动关闭新风阀和水阀，风机启动前，延时自动打开风阀。运行状态及故障状态监测，启停控制。编制时间程序自动控制风机启停，并累计运行时间。系统将采集典型室外温湿度参数，供系统作最优启停控制与烙值控制及其他 的节能控制。各空调机组的参数设定值由中央站进行设定，由DDC自动控制。一般空调机组监控：典型的空调机组控制原理图如下。空调区域 温湿度S 温湿度中中包风陶灌网盘管 加湿 送风机新风阀 风 1T!空调机组控制原理图监控内容：室内温度控制：根据回风温度与设定温度差值，对冷/热水阀开度进行PID 调节，从而控制回风温度。在夏季工况时，当回风温度升高时，调节水
