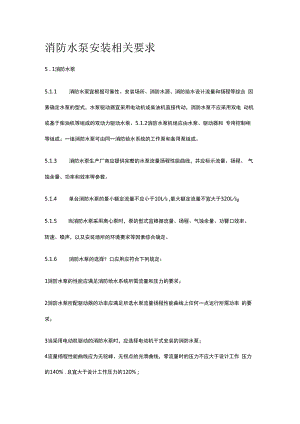

消防水泵安装相关要求.docx

消防水泵安装相关要求5 . 1消防水泵5.1.1 消防水泵宜根据可靠性、安装场所、消防水源、消防给水设计流量和扬程等综合 因素确定水泵的型式，水泵驱动器宜采用电动机或柴油机直接传动，消防水泵不应采用双电 动机或基于柴油机等组成的双动力驱动水泵。5.1.2消防水泵机组应由水泵、驱动器和 专用控制柜等组成；一组消防水泵可由同一消防给水系统的工作泵和备用泵组成。5.1.3 消防水泵生产厂商应提供完整的水泵流量扬程性能曲线，并应标示流量、扬程、 气蚀余量、功率和效率等参数。5.1.4 单台消防水泵的最小额定流量不应小于10Ls ,最大额定流量不宜大于320Ls5.1.5 当消防水泵采用离心泵时，泵的型式宜根据流量、扬程、气蚀余量、功瞽口效率、 转速、噪声，以及安装场所的环境要求等因素综合确定。5.1.6 消防水泵的选择? 口应用应符合下列规定：1消防水泵的性能应满足消防给水系统所需流量和压力的要求；2消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率 的要求；3当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵；4流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作 压力的140% ,且宜大于设计工作压力的120% ;5当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65% ;6泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求； 7消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台；8多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。5.1.7 消防水泵的主要材质应符合下列规定：1水泵外壳宜为球墨铸铁；2叶轮宜为青铜或不锈钢。5.1.8 当采用柴油机消防水泵时应符合下列规定：1柴油机消防水泵应采用压缩式点火型柴油机；2柴油机的额定功率应校核海拔高度和环境温度对柴油机功率的影响；3柴油机消防水泵应具备连续工作的性能，试验运行时间不应小于24h ;4柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求；5柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5Lkw 配置，柴油机消防水泵油箱内储存的燃料不应小于50%的储量。5.1.9 轴流深井泵宜安装于水井、消防水池和其他消防水源上，并应符合下列规定：1轴流深井泵安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150% 设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.20m ,且海拔 高度每增加300m ,深井泵的最低淹没深度应至少增加0.30m ;2轴流深井泵安装在消防水池等消防水源上时，其第一介水泵叶轮底部应低于消防水池的 最低有效水位线，且淹没深度应根据水力条件经计算确定，并应满足消防水池等消防水源有 效储水量或有效水位能全部被利用的要求；当水泵设计流量大于125Ls时，应根据水泵性 能确定淹没深度，井应满足水泵气蚀余量的要求；3轴流深井泵的出水管与消防给水管网连接应符合本规范第5.1 . 13条第3款的规定;4轴流深井泵出水管的阀门设置应符合本规范第5 . 1 . 13条第5款和第6款的规定；5当消防水池励氐水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时，可采用轴流深井泵，并应采用湿式深坑的安装方式安装于消防水池等消防水源上；6当轴流深井泵的电动机露天设置时，应有防雨功能；7其他应符合现行国家标准室外给水设计规范GB 50013的有关规定。5 . 1 . 10消防水泵应设置备用泵，其性能应与工作泵性能一致，但下列建筑除外：1建筑高度小于54m的住宅和室外消防给水设计流量小于等于25Ls的建筑；2室内消防给水设计流量小于等于10Ls的建筑。5.1 . 11 一组消防水泵应在消防水泵房内设置流量和压力测试装置，并应符合下列规定:1单台消防水泵的流量不大于20L/S、设计工作压力不大于0.50MPa时，泵组应预留测量 用流量计? 口压力计接口，其他泵组宜设置泵组流量和压力测试装置；2消防水泵流量检测装置的计量精度应为0.4级，最大量程的75%应大于最大一台消防水 泵设计流量值的175% ;3消防水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台消防水 泵设计压力值的165% ;4每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。5 . 1 . 12消防水泵吸水应符合下列规定：1消防水泵应采取自灌式吸水；2消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；3当吸水口处无吸水井时，吸水口处应设置旋流防止器。1 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量；2消防水泵吸水管布置应避免形成气囊；3 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量；4消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口 在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定,但不应小于600mm。当采用旋流防止器时,淹没深度不应小于20Omm ;5消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门；6消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门；7消防水泵吸水管的直径小于DN250时,其流速宜为1.0ms 1.2ms ;直径大于DN250 时，宜为 1.2ms 1.6ms ;8消防水泵出水管的直径小于DN250时,其流速宜为1.5ms2.0ms ;直径大于DN250 时，宜为 2.0ms-2.5ms ;9吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工；10消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应 符合本规范第12 . 3 . 19条第5款的要求;11消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN1501每一路消防供水应满足消防给水设计流量和火灾时必须保证的其他用水;2火灾时室外给水管网的压力从地面算起不应小于0.10MPa ;3消防水泵扬程应按室外给水管网的最氐水压计算，并应以室外给水的最高水压校核消防 水泵的工作工况。5.1 .15消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积 的4倍，且孔径不宜小于3mm。5 . 1 . 16临时高压消防给水系统应采取防止消防水泵低流量空转过热的技术措施。5 . 1 . 17消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：1消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa ;2消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具 体情况确定，但不应低于0.70MPa ,真空表的最大量程宜为-OlOMPa ;3压力表的直径不应小于IoOmm ,应采用直径不小于6mm的管道与消防水泵进出口管相 接，并应设置关断阀门。
