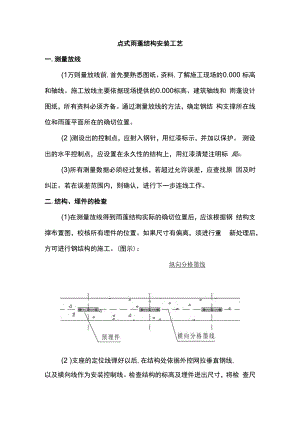

点式雨蓬结构安装工艺一.测量放线(1万则量放线前,首先要熟悉图纸、资料,了解施工现场的0.000 标高和轴线。施工放线主要依据现场提供的0.000标高、建筑轴线和 雨蓬设计图纸，所有资料必须齐备。通过测量放线的方法，确定钢结 构支撑所在线位和雨蓬平面所在的确切位置。(2 )测设出的控制点，应射入钢针，用红漆标示，并加以保护。 测设出的水平控制点，应设置在永久性的结构上，用红漆清楚注明标 局Jo(3)所有测量数据必须经过复核，若超过允许误差，应查找原 因及时纠正。若在误差范围内，则确认，进行下一步连线工作。二.结构、埋件的检查(1)在测量放线得到雨蓬结构实际的确切位置后，应该根据钢 结构支撑布置图，校核所有埋件的位置。如果尺寸有偏离，须进行重 新处理后，方可进行钢结构的施工。(图示)：纵向分格墨线(2 )支座的定位线弹好以后,在结构处依据外控网拉垂直钢线,以及横向线作为安装控制线。检查结构的标高及埋件进出尺寸，将检 查尺寸记录下来，反馈给监理、业主、总包。三、雨蓬钢架龙骨安装(1)雨蓬龙骨的安装过程，包括钢结构现场组装、钢结构的吊 装、连接耳板及圆管拉杆的安装、施工临时支承结构的搭建，钢结构 就位、钢架空间整体位置检测与调整等。(2)拼装：首先将钢结构在地面按设计要求进行拼装(构件在 工厂内加工好)，根据施工图检查钢结构立柱的尺寸及加工孔位是否 与图纸正确相符。钢结构梁(3)吊装：钢结构拼装完成后进行吊装，将钢梁用吊车向上提 升，将钢梁的两端临时固定在钢支座上，调整到定位尺寸后对钢梁的 连接进行加固。(4)调整：钢梁安装标高偏差不应大于3mm,腹杆的最大标高偏差不应大于8mm ,相邻两根立柱的距离偏差不应大于3mm。(5月板与拉杆的安装根据设计要求及放线所确定的定位点， 在钢结构和结构埋件上分别焊接8廊厚连接耳板,同时在耳板上焊接 8 mm厚肋板起水平稳固作用。拉杆的安装采用不锈钢销钉连接固定。 图示如下：四、驳接系统的安装(1)点玻基座焊接在结构调整结束后按照控制单元所控制的基座安装点进行点玻 基座的焊接安装，对结构偏移所造成的安装点误差可用偏心座和偏心 头来校正，确保基座在偏心安装尺寸小于3mm,对角线偏差小于 5mm,用激光指向仪校准。基座焊接前应先在钢管上划好焊接点， 以防焊错位置，焊接时应先进行点焊，检查无误后再开始基座四周满 焊。焊完后如下图ZF :交如轶075X51"（2 ）点玻驳接爪安装a在基座焊接安装结束后开始定位驳接爪（如下图示），将驳接爪的受力孔向下，并用水平尺校准两横向孔的水平度（两水平孔偏差 小于0.5mm）,安装定位销。b.驳接爪安装允许偏差:相邻两爪中心间距：±1.0mm相邻两爪中心高差：±1.0mm相邻三爪水平度：LOmm同一爪两孔水平偏差：LOmm五.钢结构喷漆：杆件或构件喷漆前，应进行除锈处理。杆件或构件在工厂内可采 用喷砂除锈，然后进行喷涂底漆，吊装好后的钢结构要再次进行喷漆 处理（防火漆喷漆前用角磨枪配钢丝刷等工具除去电焊缝、机械 损坏等锈蚀，然后用溶剂彻底清洁，对水分、尘埃等用抹布、铁砂纸 或钢丝刷进行清理。
