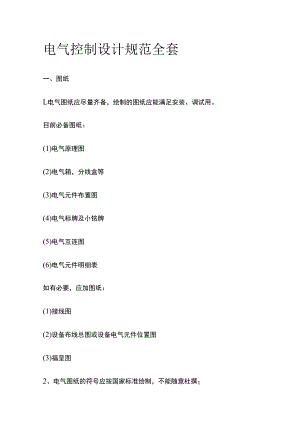

电气控制设计规范全套一、图纸L电气图纸应尽量齐备，绘制的图纸应能满足安装、调试用。目前必备图纸：(1)电气原理图(2)电气箱，分线盒等(3)电气元件布置图(4)电气标牌及小铭牌(5)电气互连图(6)电气元件明细表如有必要，应加图纸：(1)接线图(2)设备布线总图或设备电气元件位置图(3)福呈图2、电气图纸的符号应按国家标准绘制，不能随意杜撰；3、图纸发放时，安装电工应给全套图纸，生产科给外协件图纸，供应 科给电气元件明细表及电气铭牌；4、图纸下发必须签名：除设计者外，还应至少有一名审核者。审核者 应认真审核图纸，并承担至少30%以上的责任。二、主要电气元件的选用标准L在主线路中不再选用熔断器作短路保护的元件。在控制电路中可以 选择RT18X32的熔断器作短路保护；2、自动空气开关的选择：其额定电压应大于等于被控制的电气设备的 额定电压；其额定电流应大于等于被控制的电气设备的额定电流；要注 意上下级开关的保护特性，合理配合，防止越级跳闸；3、交流接触器主触头的额定电流，应大于等于被控制的电气设备的额 定电流，对于22KW以上的电机及频繁启动的电机，可适当放大等级；4、热继电器的整定范围,通常在电机的额定电流的0.951.1倍之间。 建议统一用电机额定电流的Llo三、主要电气元件的选用原则电气元件的选用应遵循质优价廉的原则。首先必须保证质量，尽量选用 名牌大厂的元件。四、备注L所有的电器箱应考虑密封问题；2、电气设计应考虑接地问题；3、电气说明书应有详细、正确的文字说明，元件明细及电气原理图， 应能使用户正确地操作及维修设备；4、设计人员改图纸要全面，应考虑对本台产品以外的其它同型产品是 否有影响。五、附表1 (对四极电机)Sl连续工作制(间隔工作，带负载、频 繁启动、放大)电机功率(KW)电流(A)断路器量值(A)交流接触器量值(A)热继电器量值(A)0.120.41490.4-0.630.180.7490.6-10.250.8490.63-10.3713491.3-1.80.551.6491.3-1.80.752.1491.7-2.41.12.7492.7-4.01.53.7693.0-4.52.25.0694.0-6.03.06.810126.3-9.04.08.810127.0-10.05.511.616189.0-13.07.515.4252512.0-17.61122.6323018-271530.3403725-3518.535.9504530-452242.5636536-523056.8808557-824593.275139.6110203250484630附表2电线的载流容量载流容量A 导线截面积C在线槽中在大气中mm26.50.50.7591011213.51.515.517.52.521244283263641105057166876258910135Ill125501341517017119295207232120239269150275309185314353240369415注：表2给出的截面积大于Imm2的导线的电流值是用下面公式计算的:I=×S0.625I-以安培为单位的电流；S以mm2为单位的电流；-表列Imm2导线的电流值。如果用铝线代替铜线，表2中的数据必须乘以减额系数0.78o附表3电机附件配合表电机功率P (KW)适配管接头适配金属软管P2.2M24xl.5l23P11M30x2l511P18.5M36x22522P37M48 x232P=45M64x238M16xl.5l
