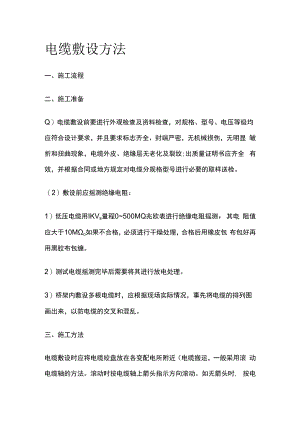

电缆敷设方法.docx

电缆敷设方法一、施工流程二、施工准备Q）电缆敷设前要进行外观检查及资料检查，对规格、型号、电压等级均 应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显 皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹;出质量证明书应齐全 有效，并根据合同或地方规定对电缆分规格型号进行必要的取样送检。（2）敷设前应摇测绝缘电阻：1）低压电缆用IKVs量程0500MQ兆欧表进行绝缘电阻摇测，其电 阻值应大于10Mo如果不合格，必须进行干燥处理，合格后用橡皮包 布包好再用黑胶布包缠。2）测试电缆摇测完毕后需要将其进行放电处理。3）桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列图 画出来，以防电缆的交叉和混乱。三、施工方法电缆敷设时应将电缆绞盘放在各变配电所附近（电缆搬运，一般采用滚 动电缆轴的方法。滚动时按电缆轴上箭头指示方向滚动。如无箭头时, 按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛)，具体位置 根据现场实际情况定。(1)水平电缆敷设：1)电缆敷设采用人力牵引和机械牵引。2冰平敷设的电缆在首尾两端、转弯两侧及每隔5 IOm处设固定点。3)敷设示意(2 )垂直电缆敷设：1)竖井内电缆敷设采用阻尼缓冲器法，先将整盘电缆利用塔吊吊 运至电缆的高端楼层，利用高位势能，将电缆由上往下输送敷设，用分 段设置的阻尼缓冲器对下放过程产生的重力加速度加以克制。2)一根电缆输送到位后由下向上用卡固支架将电缆固定在桥架上，每 层至少两个固定点；3 )电缆穿保护管后，用防火材料将管口堵死。(3)桥架内电缆敷设:1）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉， 拐弯处应以最大截面电缆允许弯曲半径为准，同等级电压的电缆沿支架 敷设时，水平净距不得小于35mm。2）电缆穿过楼板时，应装套管，敷设完毕后应将套管用防火材料封堵 严密，电缆穿防护密闭墙时应严格按照设计及规范要求施工。（4）分支电缆敷设：1）分支电缆其主干电缆在电气竖井内沿垂直钢制桥架敷设。2 ）电源至竖井30m内可省去过路箱。3）施工前确认预制分支部位能否安全通过贯通孔洞。4）采取预防措施防止分支部在贯通孔洞时受损伤。5）敷设过程中不要对分支线施加张力。6）电缆敷设完立即对主干电缆加以固定，以免电缆坠落受损。（5 ）电缆固定及标识：1）桥架内电缆应排列整齐，固定点一致。电缆固定采用尼龙扎带，间 距Im以内，每20m用金属电缆卡做加强固定。沿电缆桥架敷设的电 缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔20m增设标 志牌。2）标志牌规格应一致，并有防腐性能，挂设应牢固。标志牌上应注明 电缆编号、规格、型号、电压等级及起始位置。（6）绝缘摇测：1）用IkV摇表对电缆重新进行检测，合格后方能进行电缆头的制作, 电缆头制作好后即可与空气开关等器具进行连接，连接要牢固紧密。2）电缆通电前要进行绝缘检测，测量数值记录下来并作为技术资料。
