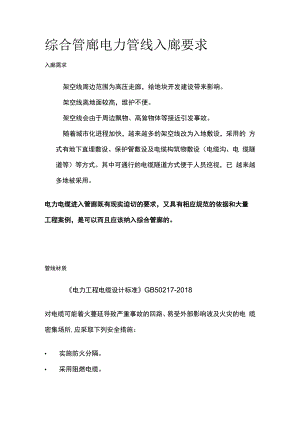

综合管廊电力管线入廊要求.docx

综合管廊电力管线入廊要求入廊需求架空线周边范围为高压走廊，给地块开发建设带来影响。架空线离地面较高，维护不便。架空线会由于周边飘物、高耸物体等接近引发事故。随着城市化进程加快，越来越多的架空线改为入地敷设，采用的 方式有地下直埋敷设、保护管敷设及电缆构筑物敷设（电缆沟、电 缆隧道等）等方式。其中可通行的电缆隧道方式便于人员巡视，已 越来越多地被采用。电力电缆进入管廊既有现实迫切的要求，又具有相应规范的依据和大量 工程案例，是可以而且应该纳入综合管廊的。管线材质电力工程电缆设计标准GB50217-2018对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电 缆密集场所,应采取下列安全措施： 实施防火分隔。 采用阻燃电缆。 采用耐火电缆。 增设自动报警或专用消防装置。城市电力电缆线路设计技术规定DL/T5221-2016 敷设在变、配电站及发电厂电缆通道或电缆夹层内，自终端起到站外第一只接头的一段电缆，直选用阻燃电缆。城市综合管廊工程技术规范GB50838-2015 电力电缆应采用阻燃电缆或不燃电缆。电力电缆着火是由于短路的过电流造成局部温度过高或电火花引起电 缆外皮着火，若及时切断供电，阻燃或耐火电缆大多能自然熄灭，不会 延燃至其他舱室。因此，综合管廊内敷设的电缆应采用阻燃电缆或不燃 电缆。管线布置电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均 应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆 绝缘及其构造特性的要求。对自容式铅包充油电缆，其允许弯曲半 径可按电缆外径的20倍计算。电缆支架、梯架或托盘的层间距离，应满足能方便地敷设电缆及 其固定、安置接头的要求，且在多根电缆同置于一层情况下，可更 换或增设任一根电缆及其接头。电缆支架的层间垂直距离，应满足敷设电缆及其固定、安置接头 的要求，同时应考虑电缆纵向蛇形敷设幅宽及温度升高所产生的变 形量。管廊内需布置电缆接头时，电缆支架层间布置应考虑电缆接头的 放置位置,以能方便的安装电缆接头为宜。电缆支架的长度，除应满足敷设电缆及其固定装置的要求外,宜 在考虑电缆弯曲、水平蛇形和温度升高所产生的变形量的基础上， 增加（50 IOo） mm。同一层支架上电缆排列的配置宜符合下列规定：1控制和信号电 缆可紧靠或多层叠置；2除交流系统用单芯电力电缆的同一回路可 采取品字形（三叶形酒已置外，对重要的同一回路多根电力电缆，不 宜叠置；3除交流系统用单芯电缆情况外，电力电缆的相互间宜有 1倍电缆外径的空隙。管线相容IIOkV及以上电力电缆，不应与通信电缆同侧布置。电力电缆能够与非高温的水、气和通信电缆同舱布置。电力电缆不能与热力、易燃易爆气体或液体同舱布置。
