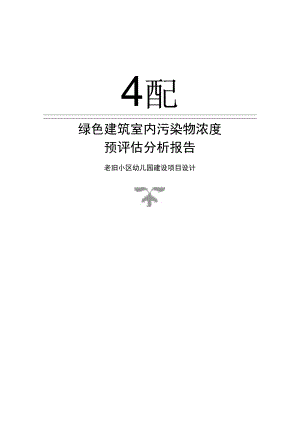

老旧小区幼儿园建设项目设计--绿色建筑室内污染物浓度预评估分析报告.docx

4配绿色建筑室内污染物浓度预评估分析报告老旧小区幼儿园建设项目设计绿色建筑室内污染物浓度预评估分析报告项目名称：区老旧小区幼儿园建设项目设计项目地址：建设单位：设计单位：参与单位：规范标准参考依据：1、建筑环境通用规范GB 55016-20212、室内空气质量标准GB/T 188833、住宅建筑室内装修污染控制技术标准JGJ/T 436-20184、公共建筑室内空气质量控制设计标准JGJ/T 461-20195、绿色建筑评价技术细则2019一.项目概述1.1 基本信息城市：建筑类型：公建建筑朝向：南偏东31.65度建筑层数：3层建筑高度：11.70 m1.2 层高汇总表表1层高汇总表标准层实际楼层层育(B)标准层113. 90 m标准层223. 90 m标准层333. 90 m1.3 建筑轴测图图1建筑轴测图二.指标要求针对室内污染物浓度评价标准依据主要为建筑环境通用规范GB 55016-2021.室 内空气质量标准GB/T 18883、住宅建筑室内装修污染控制技术标准JGJ/T 436、公 共建筑室内空气质量控制设计标准JGJ/T 461 ,民用建筑绿色性能计算标准JGJ/T 449。2.1 条文要求建筑环境通用规范GB 55016-2021中对建筑室内空气质量的具体要求为：5.1.2工程竣工验收时z室内空气污染物浓度限量应符合表5.1.2的规定污染物I类民用建筑II类民用建筑氢(Bqm3)150150甲醛(mgm3 )WO. 07WO. 08氨I (rngmj)0. 150. 20苯(mgm3)WO. 06WO. 09甲苯(mgm3 )0. 150. 20二甲苯(mgm3)WO. 20WO. 20TVOC (mgm,)0.450. 50注：I类民用建筑：住宅、医院、老年人照料房屋设施、幼儿园、学校教室、学生宿舍、 军人宿舍等民用建筑；II类民用建筑：办公楼、商店、旅馆、文化娱乐场所、书店、图书馆、 展览馆、体育馆、公共交通等候室、餐厅、理发店等民用建筑。2.2 评价指标建筑环境通用规范GB 55016-2021中5.1.2条提出要求，各指标限值如下表所示。表2室内污染物限值污染物单位5.1. 2限值备注I类民用建筑II类民用建筑甲醛HCHOmgm30. 070. 081小时均值氨NHJmgm30. 150. 201小时均值苯 CfiH6mgm30. 060. 091小时均值甲苯GH6mgm30. 150. 201小时均值二甲苯CRHH)mgm30. 200. 201小时均值总挥发性有机 物 TVOCmgm30. 45WO. 508小时均值5.1.2条对颗粒污染物浓度限值进行了规定。不同建筑类型室内控制的共性措施为： 增强建筑围护结构气密性能，降氐室外颗粒物向内的穿透。对于厨房等颗粒物散发源空间 设置可关闭的门。对具有集中通风空调系统的建筑，应对通风系统及空气净化装置进行合 理设计和选型并使室内具有一定的正压。对于无集中通风空调的建筑，可采用气净化器或户 式新风系统控制室内颗粒物浓度。应从源头把控，选用绿色、环保、安全的室内装饰装修材料。为提升家装消费品质量， 满足人民日益增长的对健康生活的追求，有关部门于2017年12月8日发布了包括内墙涂料 材料、木器漆、地坪涂料、壁纸、陶瓷砖、人造板和木质地板、家具等产品在内的绿色产品 评价系列国家标准。如现行国家标准绿色产品评价涂料GB/T35602.绿色产品评价 纸和纸制品GB/T35613.绿色产品评价人造板和木质地板GB/T35609等，对产品 中有害物质种类及限量进行了严格、明确的规定。其他装饰装修材料的有害物质限量同样应 符合现行有关标准的规定。描述室内材料VOCS散发的经验、半经验模型是通过大量的实验数据总结得到的。其中， 经典的一阶衰减模型得到了建材VOCS散发速率与散发时间呈指数衰减关系，该模型预测建 材短期散发时较为准确，却常常低估建材VOCS的长期散发速率。双一阶衰减模型可较准确 预测建材VoCS的短期和长期散发。在经验模型的基础上，研究者还提出了半经验模型，其 中较为典型的表面汇模型采用了假设：建材的脱附速率和建材内VOCS浓度成正比，建材对 VOCS的吸附速率和室内VOCS浓度成正比，表面汇模型可较准确地预测建材VOCS的短期散 发速率。经验模型的优点在于其形式简单,便于应用。不足在于,由于模型缺乏物理基础， 其中的经验参数往往依赖于试验条件，难以推广到其他使用条件下，模型的通用性较差。近 年来研究者关注研究和使用的重点多为传质模型。公共建筑室内空气质量控制设计标准 JGJ/T 461 ,民用建筑绿色性能计算标准JGJ/T 449中提出装修污染物浓度可按照传质模型进行预评价，本项目即采用这种方法进行污染物浓度设计。3.1 原理概要3.1.1 有机化合污染物有机化合污染物预评价时,应综合考虑建筑情况、室内装修设计方案、装修材料的种类、 使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的 释放特征为基础，以"总量控制"为原则。依据装修设计方案，选择典型功能房间(卧室、 客厅、办公室等)使用的主要建材(35种)及固定家具制品，对室内空气中甲醛、苯、总 挥发性有机物的浓度水平进行预评估。有机化合污染物预评价可分为单区模型和多区模型。在所有房间或区域之间的污染物浓 度分布均匀，计算的结果多为整个房间或区域的浓度变化时，宜采用单区模型。单个房间或 区域内部的污染物浓度分布均匀，两个房间或区域之间的浓度差别较大的情况，计算的结果 为各个房间或区域的浓度变化，宜采用多区模型。传质模型按下列步骤计算：ecQ,，) /CM, /)cn,(x, t) = Co,t=O,O<x<LCn(x, r)t=Oy t> 0ix = OCm(X, /) = KCs(f), t>O,x = L C,tt(xy /)-D = hCs(t) - C(r), t>Oix = L¥«方程：二SESQC(D式中：GnUOt时刻材料在X厚度处污染物的瞬时浓度，mgm3D材料中扩散传质系数,表征在材料污染物释放过程中，单位时间单位浓度梯度下, 污染物垂直通过单位面积材料的量，mCo总可释放浓度，材料单位体积内污染物可释放总量，mgm3K分离系数，表征材料表面气-固交界处，固体侧的平衡浓度与气体侧的平衡浓度 之比CsWt时刻材料边界处空气测污染物的瞬时浓度，mgh对流传质系数，m/sC(Z)t时刻环境舱内污染物的浓度,mgm3V环境舱体积，a?S材料散发面积，m2E(t)1时刻材料污染物释放率，mgm2hQ通风换气量I m，/h3.2 分析软件本报告主要采用建筑空气质量设计评价软件PKPM-AQ进行建模和室内污染物浓度计 算,分析判断室内主要功能空间的空气质量是否达到建筑环境通用规范GB 55016-2021 的要求，并根据民用建筑绿色性能计算标准JGJ / T 449的要求输出报告书。建筑空气质量设计评价软件PKPM-AQ由北京构力科技有限公司(PKPM )自主研发， 软件的操作环境为Win7WinlO系统，并可在AUtOCAD平台、ReVit平台、PKPM - BIM平 台、中望CAD及浩辰CAD平台上运行。该软件配套建筑环境通用规范GB 55016-2021.绿色建筑评价标准GB/T 50378-2019及各地地标、健康建筑评价标准T/ASC 02-2016 ,自动生成可溯源的污染物浓度模拟计算报告书，帮助用户快速完成我国建筑领域 的室内空气质量设计评价工作。对于污染物浓度的计算，本软件通过对民用建筑模型每个房间综合考虑建筑情况、设置 室内装修设计方案、装修材料的种类、使用量、室内新风量、环境温度等诸多影响因素，以 各种装修材料、家具制品主要污染物的释放特征及室内外颗粒物水平为基本条件参数，通过 质量守恒方程、多区域模型进行稳态或全年浓度动态模拟计算。3.3 参数设置建筑内部装修污染物浓度可通过对全装修项目的门窗渗透风量、新风量、净化设备效率、 室内源(装修设计方案、物图材料的种类、使用量)等建筑设计因素进行估算。建筑内部颗粒物浓度可通过房间的门窗渗透风量、新风量、净化设备效率、室内源、室 外颗粒物水平(建筑所在地1年环境大气监测数据)等进行估算。本报告参照建筑环境通用规范GB 55016-2021.民用建筑绿色性能计算标准 JGJ/T 449以及公共建筑室内空气质量控制设计标准JGJ/T 461的表B.0.5和附录A中的 参考指导值进行赋值计算分析。3.3.1 室内装修设置表3目标建筑室内装修设置家具材质环保等级甲醛释放 率(mgm2 h)苯释放率 (mgm2 h)TVoC释放 率(mgm2 h)二甲苯释 放率 (mgm ,h)甲苯释放 率(mgm2 h)满足的绿色产 品评价标准桌子1实木国标Eo6. 40 XIO35. 60 XIO39. OOXIOs绿色产品评 价人造板和 木质地板 GB/T35601椅子1实木国标Eo6. 40 XIO35. 60 XIO39. OOXIO5绿色产品评 价人造板和 木质地板 GB/T35601柜子1仿实木国标El1.44 XIO21.20 XIO29. 35 XIO2绿色产品评 价人造板和 木质地板 GB/T35601髡子1板式国标El1.44×IO21.20XIO29. 35 XIO2绿色产品评 价人造板和 木质地板 GB/T35601内墙涂 料1涂料国标El2. 40 ×IO11.60 XIO14. 92 XIO14. OOXIO34. OOXIO3绿色产品评 价涂料 GB/T35602注：污染物浓度释放速率为材料通风7天后进场时的释放速率。 房间具体装修方案详见附录1。3.3.2 通风净化设置表4门窗渗透风和开窗通风量设置方式门窗渗透风量（,h）开窗通风量（n,h）设置方式1根据外窗气密性设置根据通风换气次数2次/h设置房间具体通风及渗透设置详见附录2。表5新回风净化设置装置适用面积（单 台）（M）颗粒物洁净 空气量（小/h）装修污染物 洁净空气量 （nsh）新风量(IIlJ /h)回风量(IIlJ /h)一次净化效 率无房间具体通风净化设置详见附录3。四.模拟分析4.1 模拟条件项目所在地：永川（北纬=29.20。，东经=IO5.50。）动态计算区间：OI-Ol至12-31室内气体污染物计算：稳态扩散模拟范围：A-L02F模拟结果统计方式：
