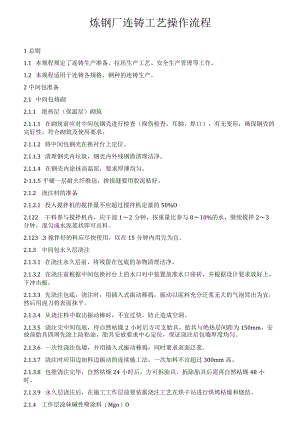

炼钢厂连铸工艺操作流程.docx

炼钢厂连铸工艺操作流程1总则1.1 本规程规定了连铸生产准备、拉坯生产工艺、安全生产管理等工作。1.2 本规程适用于连铸各规格、钢种的连铸生产。2中间包准备2.1 中间包修砌2.1.1 绝热层（保温层）砌筑2.1.1.1 在砌筑前应对中间包钢壳进行检查（探伤检查，耳轴、焊口），有无变形，确保钢壳的完好性，符合砌筑及使用要求。2.1.1.2 将中间包钢壳在换衬台上定位。2.1.1.3 清理钢壳内垃圾，钢壳内外残钢渣清理洁净。2.1.1.4 在钢壳内涂抹高温泥，要求厚薄均匀。21.1.5平铺一层耐火纤维毡，拚接缝要用胶泥粘好。2.1.2 浇注料的准备2.1.2.1 投入搅拌机的搅拌量不应超过搅拌机定量的50%O2.122 干料参与搅拌机内，应干混12分钟，按重量比参与810%的水，继续搅拌23分钟，混匀成水泥浆状即可出料。2.123 .3搅拌好的料应尽快使用，以在15分钟内用完为宜。2.1.3 中间包永久层浇注2.1.3.1 在浇注永久层前，将残留在包底的杂物清理洁净。2.1.3.2 在浇注前根据中间包换衬台上的水口对中装置放准水口座砖，并根据设计要求放好上、下冲击板。2.1.3.3 先浇注包底，浇注时，用插入式振动棒捣，振动以泥料充分泛浆无大的气泡冒出为宜，然后用泥刀将表面抹平。2.1.3.4 从浇注料中取出振动棒时，不宜过快，防止造成空洞。2.1.3.5 浇注完中间包底，待自然枯燥2小时后方可支胎具，胎具与绝热层间距为150mm。安放前胎具四周先涂上防粘油，胎具安放要求中心定位，保证浇注后包墙厚度均匀。2.1.3.6 一次性浇注包墙，并用插入式振动棒捣，同时要求表面泛浆。2.1.3.7 浇注时应用边加料边振动的连续施工法，一次加料不宜超过300mm高。2.1.3.8 包壁浇注完毕，自然枯燥24小时后，方可拆胎具，拆除胎具后需再自然枯燥48小时。2.1.3.9 永久层浇注后，在施工工作层前要依据浇注工艺在烘干站进行烘烤枯燥和烧结。2.1.4 工作层涂抹碱性喷涂料（Mgo）O1.1.1.1 中间包内倒入干式料，用木板或其他工具刮平，厚度大于30mm,小于冲击板厚度20mm；在中间包烘烤器外表均匀涂一层石墨，将其放入中间包内，调整其位置，使其与冲击板下口吻合，并且与中间包四周的间距保持一致，大约30mm。1.1.1.2 向中间包永久层与烘烤器的间隙内参与干式料直至与中间包渣线料下沿平齐，开启震动电机，向中间包永久层与烘烤器的间隙内参与渣线料直至与中间包沿平齐。1.1.1.3 中止振动，对工作层进行预热。1.1.1.4 经过预热后的中间包放入存放台，供投入使用。1.1.1.5 Q235不用碱性涂料，用绝热板，免烘烤。2.2 中间包盖及溢流槽浇注2.2.1 绝热层、永久层和工作层浇注用的绝热混合料及中间包盖、溢流槽浇注料分别参与搅拌机内干混12分钟，按重量比加810%的水，继续搅拌23分钟，混合匀方可使用。2.2.2 浇注与中间包浇注技术要求一致。2.2.3 中间包盖、溢流槽的枯燥方式与中间包永久层枯燥方式一致。2.3 枯燥中间包2.3.1 用自动点火装置点火，将管道预热后开启煤气阀门，用自动点火装置点燃火焰传感器。然后开启抽风机，进行加热。2.3.2 烘烤过程中，应随时对烘烤状况进行观测，防止熄火或火焰异常。2.3.3 烘烤升温曲线分三个阶段：先是小火，再是中火，后是大火升温。中间包枯燥及烘烤曲线如下图。2.3.4 烘烤3小时左右，温度达到800°C左右，中止加热。2.3.5 经过预热后的中间包，安装挡渣墙，盖上包盖吊入存放台。中间包枯燥及烘烤曲线图2.4 返修包工作层的维护2.4.1 清除中间包永久层上的残钢渣和垃圾。2.4.2 中间包在换衬台上定位。2.4.3 用水口对中装置定位水口座砖，座砖底与包底钢壳之间间隙和四周用高温耐火泥填嵌,座砖与浇注层之间间隙用引流砂填嵌。1.1.1 中间包内倒入干式料，将冲击板放入中间包内，调整好冲击板的位置。1.1.5 工作层喷涂厚度可根据连浇时间及各部位损坏状况随时调整。1.1.6 其他同新包工作层喷涂方法。2.5 中间包水口砖和座砖的安装2.5.1 不得使用有裂纹、变形或严重残缺的座砖和水口砖。2.5.2 座砖下面的包底钢板应平整、无杂物。2.5.3 座病与对中器中心线偏差小于Imm。2.5.4 座砖与浇注料之间要打结密实。255水口砖四周涂泥料要均匀，装入座砖用木锤定位，做到平正、紧凑。2.5.6 水口的孔务必垂直于包底，不能装斜。2.6 冲击板安装2.6.1 冲击板安装前要严格检查，不得有裂纹、变形或严重残缺。2.6.2 冲击板下面的包底钢板应平整、无杂物。2.6.3 冲击板窄边和斜边距浇注料30mm,上、下冲击板对齐，不得颠倒。2.6.4 浇注部位灰浆饱满，浇注料与冲击板平齐。2.7 挡渣墙的安装271不得使用有裂纹、变形或严重残缺的挡渣墙。2.7.2挡渣墙安装时，两侧插入浇注槽中，并保持与中间包底部水平。273挡渣墙与浇注料之间的高温耐火泥要饱满，工作面光滑，过渡自然。2.8 塞棒的组装及安装2.8.1 清除夹头（横梁）上的粘钢粘渣及水口砖孔内及边缘的杂物。282检查塞棒机构各部件不能有变形现象，连接务必稳固，定位确切。2.8.3 升降机构要求生动，抬起和下落的滑动距离足够。2.8.4 检查塞棒不得有弯曲、扭曲变形。棒体表面未涂防氧化涂料、镶嵌件有残损及松动或不到位的均不得使用。2.8.5 塞棒在组装过程中不得碰撞，不得使用有缺点的塞棒。2.8.6 组装时塞棒头部螺纹孔中的带丝口石墨套要装平整，套入螺栓后应紧凑接触，不得松动,上完螺栓后在塞棒头部均匀涂抹一层胶泥，盖上金属圆板，拧紧螺帽。287塞棒用专用工具吊至安装位置，对准安装孔，仅塞棒上部螺栓与支撑臂靠紧，然后拧紧固定螺帽，接上氨气管，开浇时开启，开完浇关闭，起均匀温度作用。2.8.8 安装前可将塞棒放在水口上，将塞棒竖直，然后将塞棒正反向地旋转，使塞头与水口接触紧凑。289安装塞棒时，塞头顶点正对水口中心线，开关应生动不得有跳动现象，否则简单造成塞棒晃动不稳。2810安装时不要用力过猛，以免断裂。2.8.11 上棒完毕后务必试验塞棒开闭是否生动。2.8.12 用燃烟法检查塞棒位置安装是否确切，塞棒上的塞头砖与水口是否密合。2.8.13 检查完毕后，将塞棒设置在全开位置并予以锁定，把空冷管插入塞棒顶部芯杆内，然后将压缩空气软管与空冷管连接，并开启压缩空气进行吹扫。3开浇前的准备与检查送引锭杆前，要求确认所有信号、通讯及计算机、仪表显示系统正常，设备以及风、水、气、电的供给状况正常，所有条件都应符合浇注要求，严格执行设备开动前确实认制。3.1 结晶器的检查3.1.1 检查结晶器铜管表面是否清洁、枯燥。3.1.2 检查结晶器铜管和外水套之间是否漏水或渗水，足根转动是否正常。3.1.3 用肉眼观测铜管表面是否有损伤和退火裂纹，结晶器钢水液面处划痕深度左0.5mm,结晶器下部划痕主1.5mmo3.2 振动装置的检查3.2.1 振动参数的选择：（见铸机操作手册）3.2.2 振动装置的检查振动装置振动应平稳，无杂音，不得有摇摆现象。3.3 二冷段的检查浇注前对二冷段进行认真检查，保证管路畅通，喷嘴喷水均匀，雾化程度符合要求。喷嘴若有堵塞应及时更换。3.4 电磁搅拌的检查浇注前在计算机终端上调出电磁搅拌器画面，检查搅拌方式、搅拌频率、电流、搅拌时间是否设定完毕。3.5 冷却水的检查3.5.1 结晶器冷却水3.5.1.1 结晶器冷却水进水量要保证结晶器水冷套的缝隙中水流速度大于10ms,即进水总量不小于84Om3/h。351.2结晶器冷却水的压力、温度及水质要求如下：冷却水量水压进水温度温升钙硬度水损失PH值840m3/h0.8MPa<35150C20mgL0.1%7.08.03.5.2 二冷水的调整3.5.2.1 二冷水的配水制度根据钢种、拉速和铸坯断面而设定。3.5.2.2 二冷水的水质及水压要求如下：杂质颗粒水压进水温度温升钙硬度水损失PH值200m1.07MPa<3515°C240mgL10%7.09.0各钢种及规格的二冷水表见连铸工艺卡。3.5.3 电磁搅拌器冷却水入口温度最大不超过35C；机械纯度为5IOmm过滤器的精细度；务必没有能产生磁化的成分；光学纯洁，没有浑浊，没有沉淀；化学中性，允许PH值范围78；电导率<500s/cm；硫酸盐150mg/L；钙硬度120mg/1；M-碱度V200ppm；亚硝酸盐根（NO2）<0.04mgL；铁（总含量）3mgL；锦<0,05mgL；硫酸盐150mgL；氯化物150mgL；不得测出侵蚀性的CO2和NH3。3.6 拉矫机冷、热坯压力设定的检查361拉矫机冷、热坯压力的设定冷热坯压力设定值见下表。规格（mm）冷坯压力（bar）热坯压力（bar）SMlSM2SM3SM4SMlSM2SM3SM4圆坯中400方坯165×2803.6.2开浇前要对冷热坯压力设定值进行检查、确认。3.7 开浇前的材料准备3.7.1 结晶器保护渣的技术条件及使用要点3.7.1.1 保护渣入厂前，按质保单进行抽样化验，每批料抽样务必合格，如有不合格，整批料不得使用。371.2保护渣务必用塑料膜袋纤维编织袋密封、保存。入库存放于地面300500mm的木架上，不同品种的保护渣分别存放，库房保持枯燥。3.7.1.3 开浇前应将规定的品种的保护渣运到指定位置待用。3.7.1.4 保护渣应及时参与。结晶器渣面应保持黑色，并均匀覆盖在结晶器钢液面上，适时补加。整个浇注过程中，结晶器钢液面应保持稳定，否则易产生卷渣和铸坯内部缺点，且增加保护渣的消耗。3.7.1.5 保护渣正常消耗量为0.5Kgt钢。3.7.1.6 浇注过程中及时用钢棒挑出结晶器钢液面周边的渣圈。3.7.1.7 使用时，保护渣务必保持枯燥。3.7.1.8 按计划购买，存放期为三个月。3.7.2中间包覆盖剂的技术条件和使用要点3.721 中间包覆盖剂入厂前，按质保单进行抽样化验，每批料抽样务必合格，如有不合格，整批料不得使用。3.722 中间包覆盖剂务必用塑料膜袋纤维编织袋密封、保存。入库存放于地面30050Omm的木架上，库房保持枯燥。3.7.2.3开浇前应将覆盖剂运到指定位置待用。3.724 覆盖剂由人工参与，当钢包开浇后，中间包钢水至58吨时应参与适量的覆盖剂，达到完全覆盖钢液面，参与量在58袋（5Kg袋）。3.725 当钢水注入区（T型口）内钢液面超过长水口时，应向注入区参与适量的覆盖剂，参与量以不袒露钢液面为准。3.726 浇注过程中，向注入区适当补加覆盖剂，始终保持覆盖剂表面呈疏松、黑色。更换大包后，要向注入区补加适量的覆盖剂。G覆盖剂的正常消耗量为l.OKg/t钢。3.7.2.7Q235钢采用中性覆盖剂，其他钢种采用碱性覆盖剂。3.7.3 长水口的准备长水口使用前要细心检查，不得有裂纹和明显缺点，检查敏气环处是否有损坏，安装时要轻拿轻放。3.7.4 封引锭头材料的准备封引锭材料要求如下：纸绳或石棉绳：直径1013mm,枯燥。铁屑：1.01.5mm（厚），2
