齿科成像软件Dental.ppt

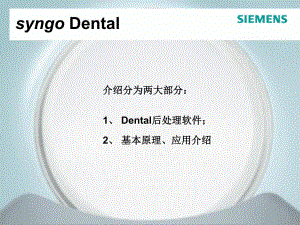

For internal use only/Copyright Siemens AG 2006.All rights reserved.syngo Dental介绍分为两大部分：介绍分为两大部分：1、Dental后处理软件；后处理软件；2、基本原理、应用介绍基本原理、应用介绍齿科成像软件齿科成像软件的界面的界面图像装载图像装载软件操作软件操作得到处理后的齿科图像得到处理后的齿科图像打开软件打开软件使用流程使用流程syngo Dental-syngo 齿科成像软件：界面介绍和使用流程齿科成像软件：界面介绍和使用流程一、打开软件：一、打开软件：多种方法可选择：1。选择菜单“Applications”“Dental”，或选择菜单“Applications”“CT”“Dental”（仅限在MMWP工作站），单击鼠标左键打开软件；2。选择工具栏上的 图标，单击鼠标左键（不适用于MMWP）；在装载图像的同时打开软件：在装载图像的同时打开软件：1。在病人浏览器（Patient Browser）中选中Dental扫描图像系列，然后选择菜单“Applications”“Dental”，或选择菜单“Applications”“CT”“Dental”（仅限在MMWP工作站），单击鼠标左键；2。在病人浏览器（Patient Browser）中选中Dental扫描图像系列，然后选择工具栏上的 图标，单击鼠标左键（不适用于MMWP）；二、图像装载：二、图像装载：图像要求：薄层（图像要求：薄层（=H60）。）。多种方法可选择：1。在病人浏览器（Patient Browser）中选中Dental扫描图像系列，双击鼠标左键，图像自动装载进软件；2。在病人浏览器（Patient Browser）中选中Dental扫描图像系列并单击鼠标左键不松开，移动鼠标将图像拖拽进软件界面内，松开鼠标左键，图像自动自动装载进软件；三、软件操作：三、软件操作：1 界面介绍界面介绍菜单栏：软件所有功能的集合，但在实际操作过程中，几乎不用。图像显示区控制区，使用里面的按钮即可以实现软件的功能。状态栏三、软件操作：三、软件操作：2控制区内按钮介绍（控制区内按钮介绍（1）全景图参数设置区全景图的层数全景图的层间距全景图的层厚删除现有的全景图设定曲线，重新设定全景图的设定曲线三、软件操作：三、软件操作：2控制区内按钮介绍（控制区内按钮介绍（2）短轴位图像参数设置区短轴位图像的层间距短轴位图像的层厚重新绘制短轴位图像的定位线删除所有的短轴位图像的定位线短轴位图像的显示宽度（水平长度）三、软件操作：三、软件操作：2控制区内按钮介绍（控制区内按钮介绍（3）测量工具：长度；角度和CT值在全景图像上标识下颌神经管或在短轴位图像上标识下颌神经管图像的保存键、传送到拍片卡的发送键和曝光键结束本次评估，退出所有装载的图像和显示的后处理图像。开始图像重组计算，并显示图像三、软件操作：三、软件操作：3软件使用流程软件使用流程1、确定全景图和短轴位图像的重组参数；2、点击重组计算按钮；3、对得到图像进行观察、测量、保存、拍片等操作；4、点击结束按钮，结束本次评估。四、后处理得到的齿科图像示意（四、后处理得到的齿科图像示意（1）全景图全景图定位像四、后处理得到的齿科图像示意（四、后处理得到的齿科图像示意（2）短轴位图像定位像短轴位图像四、后处理得到的齿科图像示意（四、后处理得到的齿科图像示意（3）短轴位图像上的下颌神经管绘制显示全景图像上的下颌神经管绘制显示+Syngo Dental基本原理、应用介绍基本原理、应用介绍Syngo Dental基本原理基本原理使用多种图像重组的方法，主要是使用多种图像重组的方法，主要是曲面重组和曲面重组和平面重组平面重组，使得牙齿的显示更加形象、全面、，使得牙齿的显示更加形象、全面、准确；再使用基本的图像测量和标识功能，使准确；再使用基本的图像测量和标识功能，使得牙齿的诊断信息更加丰富。得牙齿的诊断信息更加丰富。Syngo Dental临床应用临床应用牙片置入及矫形治疗的术前方案制定和术后随访；牙片置入及矫形治疗的术前方案制定和术后随访；顎部及其邻近肿瘤和骨性病变的诊断；顎部及其邻近肿瘤和骨性病变的诊断；观察颊部和下颌骨的结构异常；观察颊部和下颌骨的结构异常；对空洞及感染准确定位。对空洞及感染准确定位。临床背景（临床背景（1）常规的齿科全景X线机的局限性:过多重叠的结构不能显示骨质的细节结构骨厚度等测量的不准确性骨密度变化的不敏感性，鉴别功能较差临床背景（临床背景（2）齿科 CT 与 全景X线图像比较齿科齿科CT全景重建图像全景重建图像(曲面成象曲面成象全景摄片全景摄片(x-线线)显示多重重叠显示多重重叠齿科齿科CT的优点的优点:可以提供横断面和多平面投影的重建图像，消除了下颚部骨骼的重叠机构。Page 18May-06For internal use only/Copyright Siemens AG 2006.All rights reserved.Group/Region/DepartmentAuthorSiemens Computed Tomography.Always Thinking Ahead.
