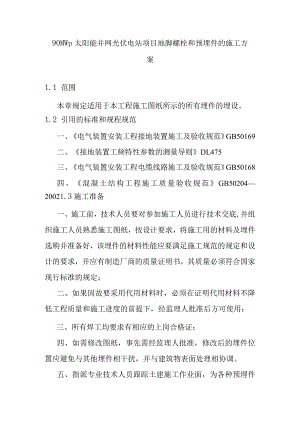

90MWp太阳能并网光伏电站项目地脚螺栓和预埋件的施工方案.docx

90MWp太阳能并网光伏电站项目地脚螺栓和预埋件的施工方案1.1 范围本章规定适用于本工程施工图纸所示的所有埋件的埋设。1.2 引用的标准和规程规范一、电气装置安装工程接地装置施工及验收规范GB50169二、接地装置工频特性参数的测量导则DL475三、电气装置安装工程电缆线路施工及验收规范GB50168四、混凝土结构工程施工质量验收规范GB5020420021.3施工准备一、施工前，技术人员要对参加施工人员进行技术交底,并组织施工人员熟悉施工图纸，按设计要求，将施工用的材料及埋件选购并准备好，该埋件的材料性能应要满足施工规范的规定和设计的要求，并应有制造厂商的质量证明书，其质量必须符合国家现行标准的规定；二、如果因故要采用代用材料时，必须在证明代用材料不降低工程质量和施工进度的前提下，经监理人批准后方可使用；三、所有焊工均要求有相应的上岗合格证；四、如需修改图纸，事先需经监理人批准，修改后的埋件位置应避免与其他埋件相干扰，并与建筑物表面处理相协调。五、指派专业技术人员跟踪土建施工作业面，为各种预埋件的埋设提供及时准确的时机，避免影响土建施工。施工后，要及时通知监理人员进行验收并做好施工记录，在埋入混凝土的过程中，要派人看护，防止因振捣混凝土而使埋件移位和损坏；六、我们将在混凝土工程浇筑一个半月前，根据监理人提供的混凝土结构体形图和各项预埋件图，绘制所施工项目预埋件的各浇筑分块或分段的预埋件埋设汇总图和预埋件埋设一览表报送监理审批；1.4 预埋件的埋设（一）固定件埋设的一般要求1、施工使用的材料应符合施工图纸的规定，材料必须具有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。2、施工过程中要求材料替代时，应将代用材料的质量证明书及试用成果报送监理审批。未经监理人审批的材料不准使用。3、施工中如需要图纸修改，事先需要经监理人批准，修改后的埋件位置应避免与其他埋件想干扰，并与建筑物表面处理相协调。4、焊工应持有相应的上岗合格证。(二)固定件埋设1、固定件预埋件制作(1)根据图纸的要求对要埋设的埋件按规格型号列出清单，分别按要求的规格和数量进行购置材料，做好标识，处于待用状态。(2)固定件制作时，下料尺寸和规格要满足设计要求，对下料时产生的氧化铁要处理干净。对在焊制过程产生的焊药、飞浅等要处理干净，且焊角的质量要满足电建规范的有关规定。加工后，固定件应平直，无明显扭曲，切口应无卷边、毛刺；外购件或自制部件应按图纸及规范要求进行检验。2、固定件安装埋设(1)在第一层钢筋交面后，我们将按施工图纸要求的部位及时准确的进行预埋固定件。埋设前一定要测量好高程、相对的几何尺寸，尽量减小施工误差。并按图纸要求和制造厂使用说明书的规定做好预埋固定件安装前的清洗和防腐工作；(2)对于固定件的安装埋设，在固定件安装就位，并经测量检查无误后立即进行固定。采用电焊固定时，不得烧伤固定件的工作面；采用临时支架固定时，支架应具有足够的强度和钢度，在浇筑混凝土或回填时，应保持固定件位置正确。固定件不得跨沉降缝或伸缩缝；(3)对于照明灯具开关盒的埋件安装，重要的是将尺寸确定好，埋件安装平整，便于安装锁定螺母或护口。安装灯头盒或开关盒插座时，成形要美观，面板紧贴饰面，四周应无缝隙；(4)在同一直线段上，同一类型的支、吊架间隙应均匀，横平竖直并整齐。基础槽钢安装后，应有明显的可靠接地。其垂直度、水平偏差应符合以下规定：垂直度L5m11b水平偏差2mi;(5)所有固定件严格遵守施工图纸及标书的有关规定；(6)预埋固定件安装就位后，使用临时支撑加以固定，防止混凝土浇筑和回填时发生变形或位移，钢支撑可留在混凝土中。若需要将预埋固定件与临时支架焊接时，不烧伤预埋件。(7)整个施工期间，应注意保护好全部预埋固定件，防止其发生损坏和变形。1.5预埋件的验收一、预埋件固定件的验收(一)埋设工作完成后，监理人对预埋固定件进行验收。若固定件的设备安装工作属于其它合同范围部分，还应在监理人主持下，向负责安装的承包人办理移交。（二）我们将向监理人提交的验收资料包括:1、预埋固定件的埋设竣工图；2、预埋固定件材料的质量证明书；3、预埋固定件加工和安装的质量检查记录。二、完工验收本工程预埋管道、预埋固定件和接地系统均在设备安装前和试运行前，由监理人进行单项验收。预埋件埋设的完工验收将列入到我单位工程的验收项目内，在单位工程或全部工程的验收时，一并验收。
