《电子工程师必备——九大系统电路电路识图宝典》.docx

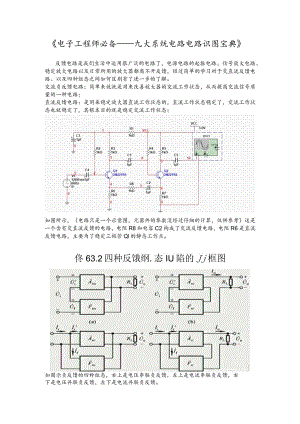

电子工程师必备九大系统电路电路识图宝典反馈电路是我们生活中运用很广泛的电路了，电源电路的起振电路、信号放大电路、稳定放大电路以及日常所用的放大器都离不开反馈，经过简单的学习对于交直流反馈电路、以及四种组态之间如何区别有了进一步的了解。交流负反馈电路：简单来说就是用来改善放大器的交流工作状态，从而提高交流信号质量的一种电路；直流反馈电路：是用来稳定放大器直流工作状态的，直流工作状态稳定了，交流工作状态也就稳定了，其根本目的就是稳定交流工作状态；如图所示，（电路只是一个示意图，元器件的参数没经过仔细的计算，仅供参考）这是一个含有交直流反馈的电路，电阻R8和电容C2构成了交流反馈电路，电阻R6是直流反馈电路，主要为了稳定三极管Ql的静态工作点。佟63.2四种反饿纲.态IU陷的Jj框图如图示负反馈的四种组态，右上是电压串联负反馈，左上是电流串联负反馈，右下是电压并联负反馈，左下是电流并联负反馈。电压反馈：稳定输出电压，降低输出电阻；电流反馈：稳定输出电流，提高输出电阻；串联反馈：降低放大器的放大倍数，稳定电压增益，提高输入电阻;并联反馈：降低放大器的放大倍数，稳定电流增益，降低输入电阻;流串稳定电压/稳定电流ZZ输入电阻个个输出电阻个个总结；负反馈用的比较广泛，需要更具不同的场景选用不同的负反馈电路来实现自己具体需求。浅看了一部分，发现这本书确实是在帮助你提升电路分析能力，毕竟能够分析问题对于电路设计来说是至关重要的。负反馈还没看完，后面的东西看完在做简单的整理。
