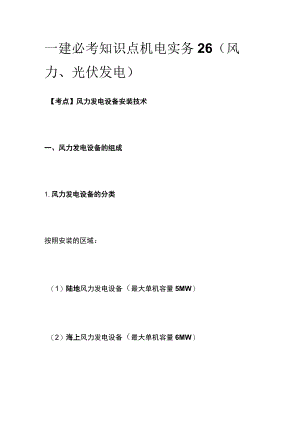

一建必考知识点 机电实务26（风力、光伏发电）.docx

一建必考知识点机电实务26（风力、光伏发电）【考点】风力发电设备安装技术一、风力发电设备的组成1.风力发电设备的分类按照安装的区域：（1）陆地风力发电设备（最大单机容量5MW）（2）海上风力发电设备（最大单机容量6MW）2.风力发电设备的组成风力发电设备主要包括塔筒.机舱.发电机.轮毂、叶片.电气设备等。二、风力发电设备的安装程序施工准备一基础环平台及变频器、电器柜T塔筒安装一机舱安装一发电机安装一叶片与轮毂组合一叶轮安装一其他部件安装一电气设备安装一调试试运行一验收。三、风力发电设备安装技术要求安装前应制定风力发电风机的专项施工方案。1.基础环：在基础上安装基础环，固定螺栓使用力矩板子紧固达到厂家资料的要求。2 .塔筒安装：按照由下至上的吊装顺序进行塔筒的安装。塔筒就位紧固后塔筒法兰内侧的间隙应小于0.5mm。塔筒螺栓分别使用电动扳手和2次液压扳手按相应的拧紧力矩分三次进行紧固。3 .机舱安装：吊装机舱就位后分别使用力矩扳手.电动扳手和2次液压扳手按要求的拧紧力矩分四次拧紧螺栓。4 .叶轮安装：叶轮与机舱的螺栓紧固须使用力矩扳手.电动扳手和2次液压扳手按要求的拧紧力矩分四次拧紧螺栓。【考点】光伏发电设备安装技术太阳能发电包括光伏发电、光热发电。光热发电分为槽式光热发电、塔式光热发电两种。一.光伏发电设备组成光伏发电设备主要由光伏支架、光伏组件汇流箱.逆变器、电气设备等组成。光伏支架包括跟踪式支架、固定支架和手动可调支架等。二.光伏发电设备的安装程序施工准备一基础检查验收一设备检查-光伏支架安装一光伏组件安装一汇流箱安装一逆变器安装-电气设备安装-调试一验收。三、光伏发电设备安装技术要求光伏发电设备安装前应制定光伏发电设备的专项施工方案。1 .支架安装。2 .光伏组件安装：光伏组件之间的接线在组串后应进行光伏组件串的开路电压和短路电流的测试，施工时严禁接触组串的金属带电部位。3 .汇流箱安装：汇流箱安装垂直度偏差应小于1.5mm4 .逆变器安装逆变器基础型钢其顶部应高出抹平地面IOmm并有可靠的接地。
