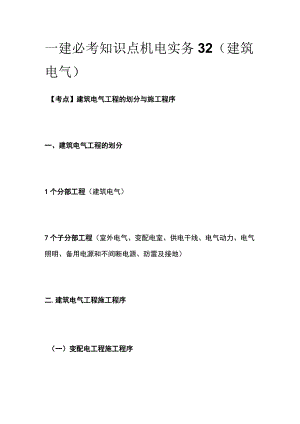

一建必考知识点 机电实务32（建筑电气）.docx

一建必考知识点机电实务32（建筑电气）【考点】建筑电气工程的划分与施工程序一、建筑电气工程的划分1个分部工程（建筑电气）7个子分部工程（室外电气、变配电室、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地）二.建筑电气工程施工程序（一）变配电工程施工程序1 .开关柜、配电柜的安装顺序：开箱检查一二次搬运一基础框架制作安装T柜体固定一母线连接T二次线路连接T试验调整一送电运行验收。口诀：想（箱）搬出（础）古（固）墓（母）先（线）试运。2 .干式变压器的施工顺序：开箱检查T变压器二次搬运T变压器本体安装一附件安装T变压器交接试验一送电前检查一送电运行验收。（二）电气照明工程施工程序照明灯具的施工程序：灯具开箱检查一灯具组装一灯具安装接线T送电前的检查一送电运行。接地体施工T接地干线施工一引下线敷设T均压环施工一接闪带(接闪杆、接闪网)安装。【考点】供电干线及室内配电线路施工技术要求一.母线槽施工技术要求1.母线槽支架安装要求(1)母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架。(2)室内配电母线槽的圆钢吊架直径不得小于8mm,室内照明母线槽的圆钢吊架直径不得小于6mmo(3)水平或垂直敷设的母线槽，每节不得少于一个支架，距拐弯0.40.6m处应设置支架，固定点位置不应设置在母线槽的连接处或分接单元处。2.母线槽安装及连接要求(1)母线槽直线段安装应平直。(2)母线槽跨越建筑物变形缝处时，应设置补偿装置；母线槽直线敷设长度超过80m,每50-60m宜设置伸缩节。(3)母线槽不宜安装在水管的正下方。(4)母线槽段与段的连接口不应设置在穿越楼板或墙体处。(5)母线槽连接后不应使母线及外壳受额外应力。(6)母线槽的连接紧固应采用力矩扳手，搭接螺栓紧固力矩应符合产品技术文件的要求或规范标准要求。(7)母线槽的金属外壳等外露可导电部分应与保护导体可靠连接，每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不应少于2处。二、梯架.托盘和槽盒施工技术要求1 .金属梯架托盘和槽盒安装要求(1)电缆金属梯架、托盘和槽盒转弯、分支处宜采用专用连接配件。(2)配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；与热水管、蒸汽管平行上下敷设时，应敷设在热水管、蒸汽管的下方。2 .金属梯架.托盘和槽盒的接地跨接要求(1)金属梯架、托盘和槽盒全长不大于30m口寸，不应少于2处与保护导体可靠连接。(2)全长大于30m时，每隔20-30m应增加一个接地连接点，起始端和终点端均应可靠地接地。(3)非镀锌金属梯架、托盘和槽盒之间连接的两端应跨接保护连接导体，保护连接导体的截面应符合设计要求。(4)镀锌金属梯架、托盘和槽盒之间不跨接保护连接导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。三、导管施工技术要求1.金属导管施工要求(1)钢导管不得采用对口熔焊连接。(2)暗配导管的表面埋设深度与建筑物、构筑物表面的距离不应小于15mm。(3)导管穿越密闭或防护密闭隔墙时，应设置预埋套管，套管两端伸出墙面的长度宜为3050mm,导管穿越密闭穿墙套管的两侧应设置过线盒，并应做好封堵。2.金属导管与保护导体连接要求(1)当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护连接导体。(2)镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护连接导体；专用接地卡固定的保护连接导体应为铜芯软导线，截面不应小于4mm2o四、室内电缆敷设要求1.电缆本体敷设要求(1)交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。(2)电缆出入电缆沟，电气竖井，建筑物，配电(控制)柜、台、箱处以及管子管口处等部位应采取防火或密封措施。(3)当电缆通过墙、楼板或室外敷设穿导管保护时，导管的内径不应小于电缆外径的1.5倍。五.导管内穿线和槽盒内导线敷设要求1.导管内穿线要求(1)同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内。(2)不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。2.槽盒内敷线要求(1)同一槽盒内不宜同时敷设绝缘导线和电缆。(2)同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
