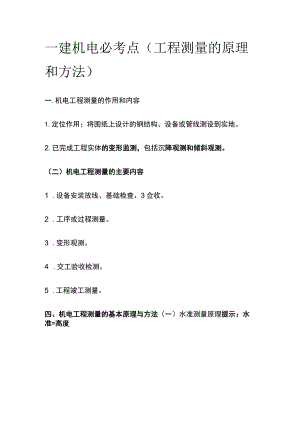

一建机电必考点（工程测量的原理和方法）.docx

一建机电必考点（工程测量的原理和方法）一.机电工程测量的作用和内容1.定位作用：将图纸上设计的钢结构、设备或管线测设到实地。2.已完成工程实体的变形监测，包括沉降观测和倾斜观测。（二）机电工程测量的主要内容1 .设备安装放线、基础检查、3佥收。2 .工序或过程测量。3 .变形观测。4 .交工验收检测。5 .工程竣工测量。四、机电工程测量的基本原理与方法（一）水准测量原理提示：水准=高度水准测量原理是利用水准仪提供的一条水平视线，测出两地面点之间的高差然后根据已知点的高程和高差推算出另一个点的高程。测定待测点高程的方法有高差法和仪高法两种。1.高差法采用水准仪和水准尺测定待测点与已知点之间的高差通过计算得到待定点的高程的方法。HB=HA+hAB=HA+（a-b）2 .仪高法（仪器高程法）采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。在安置一次仪器，同时需要测出数个前视点的高程时，仪高法比高差法方便，因而仪高法在工程测量中被广泛地应用。记忆技巧：高差法一一对一；仪高法一一对多3 .三角高程测量（测定大地控制点）（新增）测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角）来求两点间高差的方法。测量仪器：经纬仪、全站仪和（激光）测距仪。4 .气压高程测量（低精度、方便经济）（新增）测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。补充：大气压随高度升高而减小。如图利用水银气压计测量不同高度的大气压数值测量仪器：最常用的仪器为空盒气压计和水银气压计。（二）基准线测量原理提示：经纬二角度基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测定待定位点的方法有水平角测量和竖直角测量。水准测量与基准线测量的区别可考查选择题，它们的对比参见下表2.安装基准线的设置平面安装基准线不少于纵横两条。3 .安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。相邻安装基准点高差应在05mm以内。4 .沉降观测点的设置（提示：对被观测物体的高程变化所进行的测量中所使用的观测点）沉降观测采用二等水准测量方法。例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。补充：每千米水准测量的偶然中误差和每千米水准测量的全中误差不应超过下表规定：习题练习：【2021多选】采用三角高程测量方法测量时，影响测量精度的因素有（）。A.垂直角误差B.大气垂直折光误差C.仪器高误差D.大气压力变化误差E.视标高误差【参考答案】ABCE【解析】三角高程测量精度的影响因素：距离误差、垂直角误差、大气垂直折光误差、仪器高和视标高的误差。点拨此题考查了三角高程测量，属于教材的新增知识点，每年教材的新增知识点一定要重视。此题根据三角高程测量的原理以及勾股定理就可以找到影响测量精度的因素。2019案例】【背景资料】B公司首先完成压缩机基础施工，与A公司办理中间交接时，共同复核了标注在中心标板上的安装基准线和埋设在基础边缘的标高基准点。【问题】2.标注的安装基准线包括哪两个中心线？测试安装标高基准线一般采用哪种测量仪器？【参考答案】2.安装基准线包括纵、横两条中心线。测试安装标高基准线一般采用水准仪。点拨此题考查了基准线测量及测量标高的仪器，此知识点涉及基准线测量原理、安装基准线的设置、安装标高基准点的设置、沉降观测点的设置。属于测量专业重要的知识点,需要从原理上进行深入掌握，能够把理论知识运用到案例题中。
