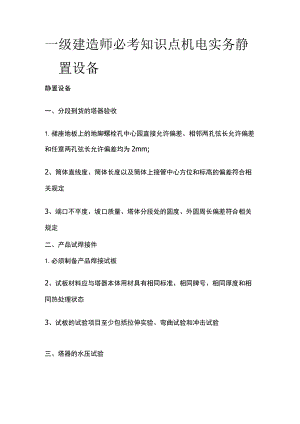

一级建造师必考知识点 机电实务静置设备.docx

一级建造师必考知识点机电实务静置设备静置设备一、分段到货的塔器验收1.裙座地板上的地脚螺栓孔中心园直接允许偏差、相邻两孔弦长允许偏差和任意两孔弦长允许偏差均为2mm;2、筒体直线度、筒体长度以及筒体上接管中心方位和标高的偏差符合相关规定3、端口不平度、坡口质量、塔体分段处的圆度、外圆周长偏差符合相关规定二、产品试焊接件1.必须制备产品焊接试板2、试板材料应与塔器本体用材具有相同标准、相同牌号、相同厚度和相同热处理状态3、试板的试验项目至少包括拉伸实验、弯曲试验和冲击试验三、塔器的水压试验1.试验条件： 试验介质采用洁净淡水，不锈钢材质时，水中氯离子含量不超过25ppm 塔器最高与最低点且便于观察的位置，各设置一块压力表，两块压力表量程应相同，且合格并在检验有效期内，压力表量程L5-3倍的试验压力（管道的1.5-2倍）2、试验程序： 试验充液前应先打开放空阀门 充液后缓慢升至设计压力，确认无泄漏后继续升压至试验压力，保压时间不小于30min,然后降至试验压力的80%,对所有焊接接头和连接部位进行检查3、合格标准： 无渗漏；不可见变形；试验过程中无异常的响声 对标准抗拉强度下限值不小于540MPa的钢制容器，放水后进行表面无损检测抽查未发现裂纹四、预防金属储罐焊接变形的措施1.底板：储罐排版应考虑焊缝要分散、对称布置底板边缘板对接接头要采用不等间隙；间隙要外小内大采用反变形措施，在边缘板下安装契铁，补偿焊缝的脚向收缩焊接技术措施 边缘板隔缝焊接，先焊接外侧300mm左右的焊缝，内侧待边缘板与壁板的角焊缝焊接后再施焊 中副板焊接先焊短焊缝、后焊长焊缝，焊前将长焊缝的定位焊点全部铲开用定位板固定。遵循由中心向四周并隔缝对称焊的原则，分段退焊或跳焊 角焊缝先焊内侧环形角缝，再焊外侧环形角缝，由数对焊工对称均匀分布，同一方向进行分段焊接，初层焊道采用分段退焊或跳焊法2、壁板组装技术措施 壁板卷制中要用弧形样板检查边缘的弧度，避免壁板纵缝组队形成尖角 可用弧形护板定位控制纵缝的角变形 壁板焊接要先纵缝、后环缝，环缝焊工要对称分布，沿同一方向施焊 打底焊时，焊工要分段跳焊或分段退焊 焊接薄板时,采用小电流快速焊的焊接参数施焊Zh焊接热输入，减少焊缝的热输入量，降低焊接应力，减少焊接变形五、金属储罐充水试验项目1.罐底严密性试验2、管壁严密性试验和强度试验3、固定顶强度及严密性试验4、固定顶的稳定性试验5、内浮顶升降试验六、球罐焊后整体热处理1、热处理依据：设计图样要求、盛装介质、厚度、使用材料2、整体热处理前的条件 工序交接验收前面工序已经完成，办理工序交接手续 加热系统已调试合格 已经批准的热处理施工方案整体热处理前，与球罐受压件连接的焊接工作全部完成，各项无损检测工作全部完成并合格3、移动监测 整体热处理时应松开拉杆及地脚螺栓 热处理工程中应监测柱脚实际位移值及支柱垂直度 热处理后应测量并调整支柱的垂直度和拉杆挠度七、钢结构的一般安装程序：刚之梁平钢柱安装一支撑安装T梁安装一平台板-其他构件安装
