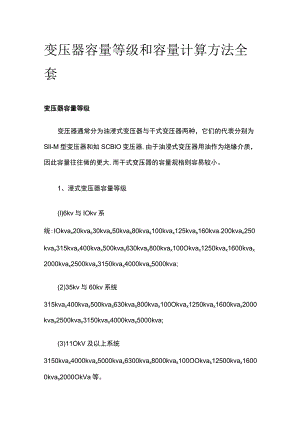

变压器容量等级和容量计算方法全套.docx
变压器容量等级和容量计算方法全套变压器容量等级变压器通常分为油浸式变压器与干式变压器两种，它们的代表分别为Sll-M型变压器和如SCBlO变压器,由于油浸式变压器用油作为绝缘介质，因此容量往往做的更大,而干式变压器的容量规格则容易较小。1、浸式变压器容量等级(l)6kv与IOkv系统:IOkvax20kvas30kvax50kvas80kvas100kvax125kvas160kva.200kvax250kvax315kvax400kvax500kvax630kvas800kvax100Okvax1250kvax1600kvax2000kvax2500kvax3150kvas4000kvas5000kva;(2)35kv与60kv系统315kvax400kvax500kvas630kvas800kvax100Okvax1250kvax1600kvax2000kvax2500kvax3150kvax4000kvax5000kva;(3)11OkV及以上系统3150kvax4000kvax5000kvax6300kvax8000kvas100OOkvas12500kvax16000kvas2000OkVa等。2、干式变压器容量等级(l)6kv与IOkv系统：IOkvax20kva.30kvax50kvas80kvax100kvax125kva.160kvax200kvax250kvax315kvas400kva.500kvax630kvax800kvax100Okvax1250kvax1600kvas2000kvax2500kvas3150kvas4000kvas5000kva;(2)35kv系统30kva.50kvax80kvax100kvax125kvax160kvax200kvax250kvax315kva.400kvax500kvax630kvax800kvax100Okvax1250kvax1600kvax2000kvax2500kvas3150kva.4000kvax5000kva;(3)60kv系统:315kvax400kvax500kvas630kvax800kvax100Okvax1250kva.1600kvax2000kvax2500kvax3150kvax4000kvax5000kva;(4)：LIOkV及以上系统3150kvax4000kvax5000kva.6300kva.8000kvas100OOkvao变压器容量的计算公式变压器容量应根据负荷来选择，对于平稳负荷供电的单台变压器,负荷率一般取85%左右。SP：=SSe公式(1)式中：S为计算负荷容量(kVA)Se为变压器容量(kVA);0为负荷率（通常取80%90%）变压器容量选用方法这里我们用一个简单的实例来说明一下如何运用以上公式进行变压器的选用。一座IIOkV6.3kV配电站系统内有自备发电机组容量为25MWo装置总用电负荷为16MVA。预计我厂在较长的时间内不会增加负荷。在正常的工况下，系统内的cos=0.9（功率因数）。对单台主变压器平稳负荷，并且负载系数取0.85,则按公式（1）计算有Se=S=p.cos=20915KVA据计算的负荷Se以及变压器容量等级，选择容量为25000kva的IlOkV油浸式变压器。
