塑料内应力产生的起因和影响.docx

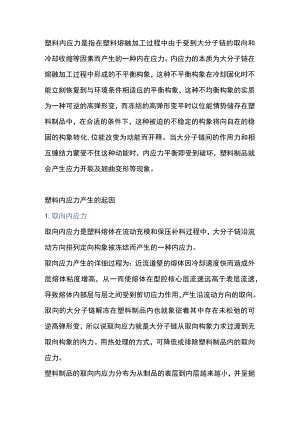

塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而产生的一种内在应力。内应力的本质为大分子链在熔融加工过程中形成的不平衡构象，这种不平衡构象在冷却固化时不能立刻恢复到与环境条件相适应的平衡构象，这种不均衡构象的实质为一种可逆的高弹形变，而冻结的高弹形变平时以位能情势储存在塑料制品中，在合适的条件下，这种被迫的不稳定的构象将向自在的稳固的构象转化,位能改变为动能而开释。当大分子链间的作用力和相互缠结力蒙受不住这种动能时，内应力平衡即受到破坏，塑料制品就会产生应力开裂及翘曲变形等现象。塑料内应力产生的起因1.取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。取向应力产生的详细过程为：近流道壁的熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔核心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用，产生沿流动方向的取向。取向的大分子链解冻在塑料制品内也就象征着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力求过渡到无取向构象的内力。用热处理的方式，可降低或排除塑料制品内的取向应力。塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。2、冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产生的一种内应力。尤其是对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能仍是热熔体，这徉芯层就会限度表层的收缩，导致芯层处于压应力状况，而表层处于拉应力状态。塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变更另外，带金属嵌件的塑料制品，因为金属与塑料的热胀系数相差较大，容易形成收缩不一平匀的内应力。除上述两种重要内应力外，还有以下多少种内应力：对结晶塑料制品而言，其制品内部各部位的结晶构造跟结晶度不同也会发生内应力。另外还有构型内应力及脱模内应力等，只是其内应力听占比重都很小。影响塑料内应力产生的因素1.分子链的刚性分子链刚性越大，熔体粘度越高，聚合物分子链运动性差，因而对于产生的可逆高弹形变恢复性差，易产生残余内应力口例如，一些分子链中含有苯环的聚合物，如PC、PP0、PPS等，其相应制品的内应力偏大。2、分子链的极性一分子链的极性越大，分子间相互吸引的作用力越大，从而使分子间互相挪动艰苦增大，恢复可逆弹性形变的程度减小，导致残余内应力大。例如，一些分子链中含有炭基、酯基、睛基等极性基团的塑料种类，其相应制品的内应力较大。3、代替基团的位阻效应大分子侧基取代基团的体积越大，则妨害大分子链自由活动导致残余内应力加大。例如，聚苯乙烯取代基团的苯基体积较大，因而聚苯乙烯制品的内应力较大。
