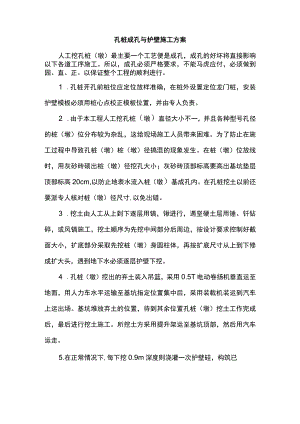

孔桩成孔与护壁施工方案.docx

孔桩成孔与护壁施工方案人工挖孔桩（墩）最主要一个工艺便是成孔，成孔的好坏将直接影响以下各道工序施工。所以，成孔必须严格要求，不能马虎应付，必须做到园、直、正。以保证整个工程的顺利进行。1 .孔桩开孔前桩位应定位放样准确，在桩外设置定位龙门桩，安装护壁模板必须用桩心点校正模板位置，并由专人负责。2 .由于本工程人工挖孔桩（墩）直径大小不一，并且各种型号孔径的桩（墩）位分布较为杂乱，这给现场施工人员带来困难。为了防止在施工过程中导致孔桩（墩）桩（墩）径搞混的现象发生。在桩（墩）位放线时，用灰砂砖砌出桩（墩）径挖孔大小；灰砂砖顶部标高要高出基坑垫层顶部标高20cm,以防止地表水流入桩（墩）基成孔内。在孔桩挖土以前还要派专人核对桩（墩）径尺寸,以免出错。3 .挖土由人工从上到下逐层用镐，锹进行，遇坚硬土层用锤、钎钻碎，或风镐施工，挖土顺序为先挖中间部分后周边，按设计要求控制好截面大小，扩底部分采取先挖桩（墩）身圆柱体，再按扩底尺寸从上到下修成扩大头，遇到地下水必须逐层护壁下挖。4 .孔桩（墩）挖出的弃土装入吊篮，采用0.5T电动卷扬机垂直运至地面，用人力车水平运输至基坑指定位置集中后，采用装载机装运到汽车上运出场。基坑堆放弃土的位置，待到其余位置孔桩（墩）挖土工作完成后，最后进行挖土施工。所挖土方采用提升架运至基坑顶部，然后用汽车运走。5.在正常情况下,每下挖0.9m深度则浇灌一次护壁硅，构筑已护壁应满足下列条件：a护壁厚度，钢筋或配筋，碎强度等级必须符合设计要求。b.碎护壁施工模板采用钢模板，由螺栓连接而成，使用方便。c.第一节井圈护壁，中心线与设计轴线的偏差不得大于20mm,井圈顶面应比垫层高出200mm,壁厚比下面井壁厚度增加100150mmod.孔桩（墩）支好护壁模板后，应尽快浇灌磴，并用钢钎分层捣实。预留好泄水孔。e.护壁模板的拆除应在浇筑已24小时后进行。f.拆模板后发现护壁有蜂窝，漏水现象应及时加以堵塞或导流，严重时应重新浇筑，根据渗水情况,适当使用速凝剂。6 .桩（墩）孔护壁表面埋入16钢筋，间距40Omm,做成沿护壁上下的铁爬梯，供操作人员及工作人员出入桩（墩）内使用。7 .当遇流砂、流泥层时护壁支模高度不能超过500mm,护壁施工应按下列方法进行：a.做到快速施工、减少护壁高度，采用上述方法后仍无法施工时，应迅速用草回填孔桩（墩），到能控制塌孔为止，并速报有关技术部门及有关单位研究处理。b.对塌方施工段即挖，即验收，即浇筑护壁碎。c.开挖时遇到流泥、流砂,严重的桩孔,应将附近正常的桩（墩）孔挖深、抽水使其起到降水井的作用。d.在通过流泥，流砂层时，按上述方法仍无法施工，则沿护壁四周打入16100,L=100Omm的钢筋，并做到掏空一块，随即用铁丝和麻袋装高标号已堵塞的办法，堵住流泥、流砂，以保证质量和安全。
