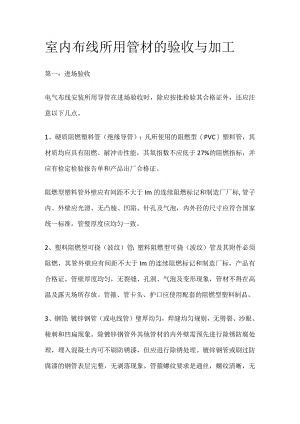

室内布线所用管材的验收与加工.docx

室内布线所用管材的验收与加工第一：进场验收电气布线安装所用导管在进场验收时，除应按批检验其合格证外，还应注意以下几点。1、硬质阻燃塑料管（绝缘导管）：凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。阻燃型塑料管外壁应有间距不大于Im的连续阻燃标记和制造厂厂标,管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管璧厚度应均匀一致。2、塑料阻燃型可挠（波纹）管：塑料阻燃型可挠（波纹）管及其附件必须阻燃，其管外壁应有间距不大于Im的连续阻燃标记和制造厂标，产品有合格证。管壁厚度均匀，无裂缝、孔洞、气泡及变形现象，管材不得在高温及露天场所存放。管箍、管卡头、护口应使用配套的阻燃型塑料制品。3、钢管：镀锌钢管（或电线管）璧厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凹扁现象。除镀锌钢管外其他管材的内外壁需预先进行除锈防腐处理，埋入混凝土内可不刷防锈漆，但应进行除锈处理。镀锌钢管或刷过防腐漆的钢管表层完整，无剥落现象。管箍螺纹要求是通丝，螺纹清晰，无乱扣现象，镀锌层完整无剥落、无劈裂，两端光滑无毛刺。护口有用于薄，厚壁管之区别，护口要完整无损。4、可挠金属电线管：可挠金属电线管及其附件，应符合国家现行技术标准的有关规定，并应有合格证，同时还应具有当地消防部门出示的阻燃证明。可挠金属电线管配线工程采用的管卡、支架、吊杆、连接件及盒箱等附件，均应镀锌或涂防锈漆。可挠金属电线管及配套附件器材的规格型号应符合国家规范的规定和设计要求。5、线槽：应查验其合格证，外观应部件齐全，表面光滑、不变形。塑料线槽有阻燃标志和制造厂标。第二：管子弯曲1、外观。管路弯曲处不应有起皱、凹穴等缺陷，弯扁程度不应大于管外径的10%,配管接头不宜设在弯曲处，埋地管不宜把弯曲部分表界地面，镀锌钢管不准用热械弯使锌层脱落。2、弯曲半径。明配管弯曲半径一般不小于管外径的6倍，如只有一个弯时，则可不小于管外径的4倍；暗配管弯曲半径一般不小于管外径的6倍；埋设于地下或混凝土楼板内时，则不应小于管外径的10倍；半硬塑料管弯曲半径也不应小于管外径的6倍。第三：配管连接1、塑料管连接。硬塑料管采用插入法连接时，插入深度为管内径的1.1-1.8倍；采用套接法连接时，套管长度为连接管口内径的1.5-3倍,连接管的对口处应位于套管的中心。用胶枯剂粘接接口并须牢固、密封,半硬塑料特用套管枯接法连接，套管长度不小于连接管外径的2倍。2、薄壁管连接。薄壁管严禁对口焊接连接，也不宜采用套筒连接，如必须采用螺纹连接，套丝长度一般为束节长度的1/2。3、厚壁管连接，厚壁管在50mm及50mm以下应用套丝连接，对埋入泥土的管或暗配管宜采用套筒焊接，焊口应焊接牢固、严密，套简长度为连接管外径的1.5-3倍，连接管的对口应处在套管的中心。
