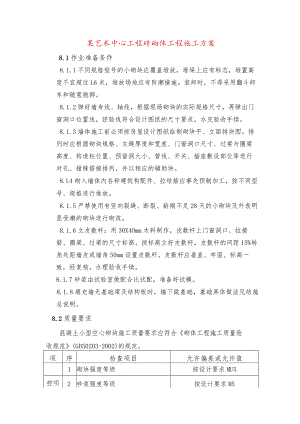

某艺术中心工程砖砌体工程施工方案8.1作业准备条件8.1.1不同规格型号的小砌块应覆盖堆放，堆垛上应有标志，堆置高度不宜超过L6米，堆放场地应有防潮措施。装卸时，不得采用翻斗卸车和随意抛掷。8.1.2弹好墙身线、轴线，根据现场砌块的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完验收手续。8.1.3墙体施工前必须按房屋设计图纸绘制砌块平、立面排块图。排列时应根据砌块规格、灰缝厚度和宽度、门窗洞口尺寸、过梁与圈梁高度、构造柱位置、预留洞大小、管线、开关、插座敷设部位等进行对孔、错缝搭接排列，并以相应的辅助块。8.L4砌入墙体内各种建筑构配件、拉结筋应事先预制加工，按不同型号、规格进行堆放。8.1.5严禁使用有竖向裂缝、断裂、龄期不足28天的小砌块及外表明显受潮的砌块进行砌筑。8.1.6立皮数杆：用30X4Omm木料制作，皮数杆上门窗洞口、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，皮数杆的间距15%转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理验收手续。8.1.7砂浆由试验室做配合比试配，准备好试模。8.1.8填充墙无基础梁及结构板时，墙下做基础，基础具体做法见结施总说明。8.2质量要求混凝土小型空心砌块施工质量要求应符合砌体工程施工质量验收规范(GB50203-2002)的规定。项序检查项目允许偏差或允许值1砌块强度等级按设计要求MU5控项目2砂浆强度等级按设计要求M53砌筑留槎第6.2.3条4水平灰缝砂浆饱满度90%5竖向灰缝砂浆饱满度80%6轴线位移第6.2.4条7垂直度（每层）5mm般项目1水平灰缝厚度竖向宽度812mm2基础顶面和楼面标高±15mm3表面平整度清水：5mm混水：8mm4门窗洞口高、宽÷5mm5窗口偏移20mm6水平灰缝平直度IOmm8.3施工工艺放线->制备砂浆一砌块排列->铺砂浆一砌块就位一校正f砌筑镶砖f勒缝8.4操作工艺8.4.1墙体放线：砌体施工前,应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。8.4.2拌制砌筑砂浆：现场采用砂浆搅拌机拌和砂浆，要求严格按照重量配合比施工。自投料完算起，搅拌时间应符合下列规定：混合砂浆不得小于2分钟。8.4.3砂浆配合比用重量比，计量精度为：水泥±2%、砂及掺合料土5%O8. 4.4砂浆试块留置原则及取样规定：以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250f砌体（基础砌体可按一个楼层计）为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）。8.4. 5搅拌机投料顺序：砂f水泥掺合料一水。8.4.6 砌块排列：按砌块排列图在砌体线范围内分块定尺、画线、排列砌块的方法进行。8.4.7 砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的1/2,不得小于砌块高度的1/3,也不应小于90mmo8. 4.8外墙转角及纵横墙交接处，应将砌块分皮咬搓，交错搭砌。8.1. 9砌块就位与校正：混凝土小型砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿。龄期不足28d及潮湿的小砌块不得进行砌筑。应采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方可吊运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。8.4. IO砌筑墙体要同时砌起，不得留斜磋。每天砌筑高度不超过1.8mo8.5. 11转角及交接处同时砌筑，不得留直搓，斜搓水平投影不应小于高度的2/3。8.6. 4.12砌体填充墙沿墙体高度每隔600mm设2根I级直径6钢筋拉结筋。8.7. 4.13墙体砌体每砌筑100O高设20mmMlO水泥砂浆槽，在缝内加2根I级直径8通常钢筋。8.8. 14当填充墙砌体高度大于4米时设钢筋舲圈梁，做法是：内墙门洞上设一道圈梁兼做过梁。内墙圈梁宽度同墙厚，高度120mm；外墙圈梁宽度同墙厚，高度180mm；圈梁宽度W240mm时，配筋上下各2根11级直径12钢筋，箍筋I级直径620OmIn；圈梁兼做过梁时，应在洞口上方按过梁要求确定截面并另加钢筋。8.9. 4.15当砌体填充墙长度大于层高的2倍时,应设钢筋舲构造拄,构造柱主筋4根11级钢筋直径12,构造柱的箍筋为I级钢筋6150mm。构造柱上下楼层处处40Omm高度范围内，箍筋间距加密到100mm。构造柱的位置见专题图纸纪要。8.10. 16设置钢筋硅构造柱应按绑扎钢筋、砌筑墙体、支设模板、浇筑舲的施工顺序进行。8.11. 17浇筑构造柱舲前应清除落地灰等杂物并将模板浇水湿润，然后先注入与舲配比相同的50mm厚水泥砂浆，再分段浇灌、振捣舲，直至完成。8.12. 4.18平面图中消火栓洞口尺寸留洞时需四边扩大50mm。
