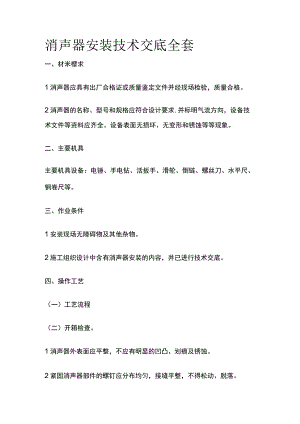

消声器安装技术交底全套.docx

消声器安装技术交底全套一、材米樱求1消声器应具有出厂合格证或质量鉴定文件并经现场检验，质量合格。2消声器的名称、型号和规格应符合设计要求,并标明气流方向，设备技术文件等资料应齐全。设备表面无损坏、无变形和锈蚀等等现象。二、主要机具主要机具设备：电锤、手电钻、活扳手、滑轮、倒链、螺丝刀、水平尺、钢卷尺等。三、作业条件1安装现场无障碍物及其他杂物。2施工组织设计中含有消声器安装的内容，并已进行技术交底。四、操作工艺（一）工艺流程（二）开箱检查。1消声器外表面应平整，不应有明显的凹凸、划痕及锈蚀。2紧固消声器部件的螺钉应分布均匀，接缝平整，不得松动、脱落。（三）支、吊架设置。消声器支、吊架的制作、安装型式与风管支、吊架相同。（四）运输、安装。1消声器运输过程中，应注意保护，不得碰撞。2消声器、消声弯头均应单独设支架，其重量不得由风管承受。支吊架应根据消声器的型号、规格及建筑物的结构情况，按照国标或设计图纸的规定选取，支吊架必须保证所承载的有效荷载，消声片单体安装时固定端必须牢固，片距均匀。3消声器安装前应检查支吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固可靠。4消声器支吊架间距应比消声器安装时的宽度方向宽出4050mm,消声器标高的调整，可采用吊杆端部螺母，或在托臂上加垫的方法进行。5消声器安装方向必须正确，与风管或阀部件法兰连接应保证严密、牢固。6大型组合式消声室的现场安装，应按照正确的施工顺序进行。消声组件的排列、方向与位置应符合设计要求，其单个消声器组件的固定应牢固。当有2个或2个以上消声元件组成消声组件时，其连接应紧密，不得松动，连接处表面过渡应圆滑顺气流。（五）消声器安装后，可用拉线法或吊线法进行检查，不符合安装要求的应进行调整。五、质量标准1消声器安装前应保持干净，做到无油污口浮尘。2消声器安装的位置、方向应正确，与风管的连接应严密，不得有损坏与受潮。两组同类型消声器不宜直接串联。3现场安装的组合式消声器，消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固。4消声器、消声弯管均应设独立支、吊架。六、成品保护1消声器成品应在平整、无积水的场地上码放整齐，下部设有垫托，并有必要的防水措施。2成品应按规格、型号进行编号，妥善保管，不得遭受雨雪、泥土、灰尘和潮气的侵蚀。3消声器在装卸、运输和安装过程中应轻拿轻放，以防损坏成品。4消声器在安装前应进行检查，充填的吸声材料不应有明显下沉，发现质量缺陷要及时进行修复。七、应注意的问题消声器安装就位后，严禁其他支吊架固定在消声器法兰及支吊架上。
