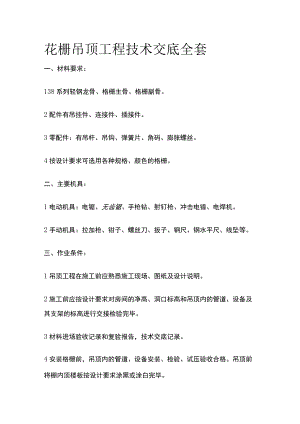

花栅吊顶工程技术交底全套.docx

花栅吊顶工程技术交底全套一、材料要求：138系列轻钢龙骨、格栅主骨、格栅副骨。2配件有吊挂件、连接件、插接件。3零配件：有吊杆、吊钩、弹簧片、角码、膨胀螺丝。4按设计要求可选用各种规格、颜色的格栅。二、主要机具：1电动机具：电锯、无齿锯、手枪钻、射钉枪、冲击电锤、电焊机。2手动机具：拉加枪、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。三、作业条件：1吊顶工程在施工前应熟悉施工现场、图纸及设计说明。2施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验完毕。3材料进场验收记录和复验报告，技术交底记录。4安装格栅前，吊顶内的管道、设备安装、检验、试压验收合格。吊顶前将棚内顶楼板按设计要求涂黑或涂白完毕。四、操作工艺：（一）工艺流程（二）操作工艺：1弹吊顶水平控制线、划龙骨分档线：从室内预先确定的水准线量至吊顶设计高度，用粉线弹出吊顶面层表面水准线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置，标出吊杆的固定点。主龙骨一般从吊顶中心向两边分。主龙骨及吊杆间距为900mm1200mm,一般取1000mmo2固定吊挂杆件：采用膨胀螺栓固定吊挂杆件。可以采用¢6的吊杆。吊杆可以采用冷拔钢筋或盘圆钢筋，盘圆钢筋应采用机械将其拉直。吊杆的一端同L3030×3L=50角钢焊接，（角钢的孔径应根据吊杆和膨胀螺栓的直径确定）另一端用攻丝套出丝扣，丝扣长度不小于100mm,也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上,用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。3轻钢龙骨安装：轻钢龙骨应吊挂在吊杆上（如吊顶较低可以省略掉本工序，直接进行下道工序）。一般采用38系列轻钢龙骨，间距900mm1200mm,一般取100Omo轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间短向跨度的l500o轻钢龙骨的悬臂段不应大于300mm,否则应增加吊杆。主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平，并紧固吊杆螺母。跨度大于15m以上的吊顶，应在垂直主龙骨方向，每隔15m加一道大龙骨，并与主龙骨连接牢固。4弹簧片安装：用吊杆与轻钢龙骨连接(如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序)，间距900mm1200mm,再将弹簧片卡在吊杆上。5格栅主副骨组装：将格栅的主副骨在下面按设计图纸的要求预装好。6格栅安装：将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后,调整至水平即可。五、质量标准：(一)主控项目：1花栅的材质、品种、规格、成型尺寸、组装固定方法、颜色、花型图案等必须符合设计要求及国家规范、标准的规定。2花栅的防火、防潮、防锈必须符合设计和有关规定的要求。（二）一般项目：1花栅表面应平整，颜色应均匀一致。镀膜或漆膜应完整、无划痕、无污染，感观应细腻、光洁。2花栅组装应牢固、方正，角度方向应一致；表面应平整、无翘曲；接口应严密、无错台、错位，纵横向应顺直、美观。3花栅吊顶工程安装的允许偏差及检验方法应符合表5.5.2的规定。六、成品保护：1轻钢骨架及格栅安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备管道上。2轻钢骨架、格栅及其它吊顶材料在入场存放、使用过程中应严格管理,格栅上不宜放置其他材料，保证格栅不变形。3施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。4已装轻钢骨架不得上人踩踏。其它工种吊挂件或重物严禁吊于轻钢骨架上。七、应注意的问题：1吊顶龙骨必须牢固、平整。可利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按水平标准线和规方线组装周边骨架。受力节点应安装严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。2吊顶面层必须平整。施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨倾斜。龙骨安装完毕，经检查合格后再安装格栅。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和格栅的模数。格栅的品种、规格应符合设计要求,外观质量必须符合材料技术标准的规格。3大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。4高处作业应符合建筑施工高处作业安全技术规范(JGJ8091)的相关规定；脚手架搭设应符合国家有关规范的要求。现场用电应符合施工现场临时用电安全技术规范(JGJ4688)的相关规定。
