门禁管理系统技术交底全套.docx

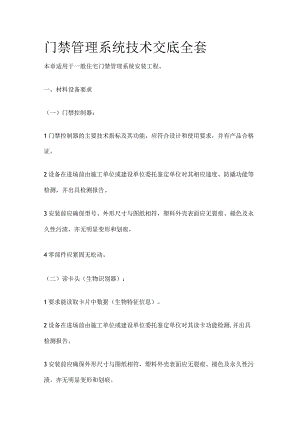

门禁管理系统技术交底全套本章适用于一般住宅门禁管理系统安装工程。一、材料设备要求（一）门禁控制器：1门禁控制器的主要技术指标及其功能，应符合设计和使用要求，并有产品合格证。2设备在进场前由施工单位或建设单位委托鉴定单位对其相应速度、防撬功能等检测，并出具检测报告。3安装前应确保型号、外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4零部件应紧固无松动。（二）读卡头（生物识别器）：1要求能读取卡片中数据（生物特征信息）。2设备在进场前由施工单位或建设单位委托鉴定单位对其读卡功能检测,并出具检测报告。3安装前应确保外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4零部件应紧固无松动。（三）内出按钮：1要求按下能打开门，适用于对出门无限制的情况。2设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。3安装前应确保外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（四）电源：1要求能供给整个系统各个设备的电源，分为普通和后备式（带蓄电池的）两种。2设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。3安装前应确保外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（五）闭门器:1要求开门后能自动使门恢复至关闭状态。2设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。3安装前应确保型号、外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（六）电控锁：1要求电控锁的主要技术指标及其功能，应符合设计和使用要求，并有产品合格证。2用户应根据门的材料、出门要求等需求选取不同的锁具。3设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。4安装前应确保型号、外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（七）智能卡:1要求通过卡片能够开启大门，相当于开门钥匙。2设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。3安装前应确保型号、外形尺寸与图纸相符，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（八）绝缘导线：1门禁系统的传输线路应采用铜芯绝缘导线或钢芯电缆，其电压等级不应低于交流250V,并有产品合格证。2门禁系统传输线路的线芯截面选择除满足自动报警装置技术条件的要求外，还应满足机械强度的要求。3设备在进场前由施工单位或建设单位委托鉴定单位对其功能检测，并出具检测报告。二、主要机具1卡线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。2万用表、兆欧表、高凳、升降车（或临时搭架子）、工具袋等。三、作业条件1土建内外装修及油漆浆活全部完成。2管线、导线、预埋盒（盒口全部修好）全部完成。3导线间绝缘电阻经摇测符合国家规范要求，并编号完毕。四、操作工艺(一)工艺流程(二)门禁系统安装要求：1配管要求：暗配管用管材须选用金属管、硬质PVC管等。暗配管管路宜沿最短的路由敷设,尽量减少弯曲。在相邻拉线盒之间,禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其表面保护层不应小于15mmo(3)所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。(4)暗配管不宜穿越电气设备基础，必须穿越时，应加穿金属保护管并就近良好接地。(5)如系PVe管，宜以捆扎稳固。(6)PVC管明配安装时每6m长直线段做一个补偿接头。(7)当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。保证管道平滑无毛刺。2布线要求:系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。与裸放的电力电缆的最小净距800mm；与放在有接地的金属线槽或钢管中的电力电缆最小净距150mm。(2)水平子系统应穿钢管埋于墙内，禁止与电力电缆穿同一管内。吊顶内施工时，须穿于PVC管或蛇皮软管内；安装设备处须放过线盒，PVe管或蛇皮软管进过线盒，线缆禁止暴露在外。(4)弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。如受条件限制必须合用同一竖井时，应分别布置在竖井的两侧。(5)穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%o(6)敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%0(三)门禁系统安装使用：1编码：在安装使用本产品之前必须对它进行编码，若使用多个本产品组成的联网型门禁系统，它们之间的编码不能一致，以便识别各个门口人员的进出情况。2编码方式请按产品说明书操作。3卡的注册：在使用本产品之前必须将所有用户卡的信息注册至本产品的内部存储器中。卡的注册方法采用本公司的写卡控制器正确接入本产品的总线端，确认无误后，方可进行相关命令操作。（四）端子箱安装：1设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在墙壁上（明装），管进箱处应带好护口，将干线电缆和支线分别引入。2剥去电缆绝缘层和导线绝缘层，使用校线耳机，两人分别在线路两端逐根核对导线编号。3将导线留有一定长度的余量,然后绑扎成束,分别设置在端子板两侧。4原则上先压接从中心引来的干线，后压接水平线路。（五）管理机安装：管理机是一台符合探测器运行条件的PC机。按照PC机放置标准配置中心控制室。按照探测器产品说明安装运行软件以及用总线接各建筑物门禁至管理机。（六）调试验收:门禁系统各种设备的系统调试，由局部到系统进行。在调试过程中应遵照公安部颁发的中华人民共和国公共安全行业标准，深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中,应由有关厂家参加协调，进行统一系统调试，发现问题及时解决，并做好详细的统调记录。经过统调无误后，再请公安有关部门、建设单位的主要负责人及技术专家进行验收，确认合格后办理交验手续，交付使用。五、质量标准（一）主控项目：1器具的接地（接零）保护措施和其他安全要求必须符合施工规范规定.检验方法：实测或检查记录。2端子箱安装可参照配电箱安装工艺标准。3导线的压接必须达到牢固可靠，线号正确齐全。导线规格必须符合设计要求和国家标准的规定。检验方法：观察检查。4上述器具、箱体、线缆的敷设与安装必须按照国家标准有关规定和产品使用说明严格执行。检验方法：观察检查。（二）一般项目：1端子箱内各线路电缆排列整齐，线号清楚，导线绑扎成束，端子号相互对应，字迹清晰。2导线接头或线缆敷设严禁有拧绞、护层断裂和表面严重划伤、缺损等现象，必须留有足够的余量以备压接和检测，并且导线或电缆一定要做好线路线号标记。各路导线接头正确牢固，编号清晰，绑扎成束。检验方法：观察检查。3组线箱、盒内应保证清洁无杂物。4除设计有特殊要求外，一般都应按以上要求执行，各地线压接应牢固可靠，并有防松垫圈。检验方法：观察和检查记录检查。六、成品保护1安装读卡器时应注意保持墙面的整洁。安装后应采取防尘抢施。2端子箱安装完毕后应注意箱门上锁，保护箱体不被污染。3柜（盘）除采用防尘和防潮等措施外，最好及时将房门上锁，以防止设备损坏和丢失。七、应注意的问题1安装应牢固，如有不合格现象应及时修理好。2导线压接松动，反圈，绝缘电阻值低：应重新将压接不牢的导线压牢固，反圈的应按顺时针方向调整过来，绝缘电阻值低于标准值的应找出原因，否则不准投入使用。3端子箱固定不牢固，暗装箱贴脸四周有破口、不贴墙：就重新稳装牢固、贴脸破损进行修复，损坏严重应重新更换。与墙贴不实的应找一下墙面是否平整，修平后再稳装端子箱。4压接导线时，应认真摇测各回路的绝缘电阻，如造成调试困难时，应拆开压接导线重新进行复核，直到准确无误为止。5柜、盘、箱的平直度超出允许偏差：应及时纠正。6柜（盘）、箱的接地导线截面不符合要求、压接不牢：应按要求选用接地导线，压接时应配好防松垫圈且压接牢固，并做明显接地标记，以便于检查。7探测器、柜、盘、箱等被子浆活污染：应将其清理干净。8运行中出现误报:应检查接地电阻值是否符合要求、是否有虚接现象，直到调试正常为止。
