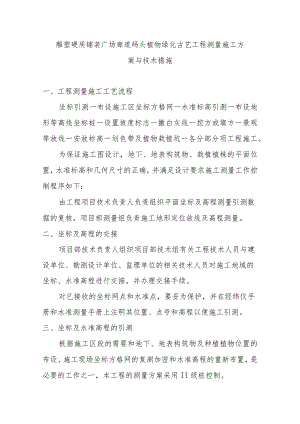

雕塑硬质铺装广场廊道码头植物绿化古艺工程测量施工方案与技术措施.docx

雕塑硬质铺装广场廊道码头植物绿化古艺工程测量施工方案与技术措施一、工程测量施工工艺流程坐标引测一布设施工区坐标方格网一水准标高引测一布设地形等高线坐标桩一设置坡度标志一撒白灰线一挖方或填方一景观等放线一安放标高一划色带及植物栽植坑一各分部分项工程施工。为保证施工图设计，地下、地表构筑物、栽植植株的平面位置，水准标高和几何尺寸的正确，并满足设计要求施工测量工作控制程序如下：由工程项目技术负责人负责组织平面坐标及高程测量引测数据的复核，项目部测量组负责施工地形定位放线及高程测量。二、坐标及高程的交接项目部技术负责人组织项目部技术组有关工程技术人员与建设单位、勘测设计单位、监理单位的相关技术人员对施工地域的坐标、水准高程进行交接，并办理交接手续。对已接收的坐标网点和水准点，要妥为保护，并在经纬仪手册和水准测量手册上注明其位置、点号和高程以便施工引测。三、坐标及水准高程的引测根据施工区段的需要和地下、地表构筑物及种植植物位置的布设、施工现场坐标方格网的复测加密和水准高程的重新布置，是必要的工作之一，本工程的测量方案采用II级桩控制。I级桩（点）是建设单位提供的导线坐标点和水准点高程。11级桩（点）是根据施工需要、由项目部根据I级桩而进行引测重新布置的坐标网点和水准高程网点。我公司拟建的施工方格网间距为20m（纵、横），拟建水准高程网点为30m（纵、横），所有引测的坐标网点、水准高程相对闭合差应小于1/50为合格。所依据的规范为工程测量规范（GB50026-2007）,其导线计算表格采用复核导线计算格式。四、平面测量（一）地形平面测量放线地形测量采用边线法进行控制测量，根据施工图设计需要，拟用方格网进行布控设置，控制桩间距20m（纵、横），然后依据地形的转折和微地形等高线的底层位置适当加密，根据施工顺序和堆置变形，再放出次等高线边线桩，并对其进行闭合。（一）苗木种植测量放线1、乔木、灌木散点种植放线:按照施工图设计大部分乔木及花灌木呈散点种植，根据其坐标位置株、行距现场定点放线，用白灰撒出其位置，按中心画圆。放线完毕后报请建设单位、设计单位、监理单位有关人员对乔木、花灌木平面位置进行复核，如有问题或需要调整时重新放线确认。2、树木测量放线：按照图纸设计位置，用仪器打出行树木中心桩，进行株、行距撒线，请求验线确认，并填写验线记录。3、草坪测量放线：草坪测量放线用边线法，定出草坪边线范围，请求有关方面验线确认，并填写验线记录和绘出简图。五、高程测量（一）水准点的加密如建设单位所提供的水准点数量较少，不能满足施工需要，纵横间距补设水准点，加密水准点精度为W±5mmn,或W±15mml0其中n=测量数量，I=长度。加密水准点采用闭合水准测量方法，各点高程需完全闭合，闭合差W±3mm。（二）钉高程桩在工程施工土方挖、填的过程中，水准高程要随时提供给机械作业人员和施工工人进行修整，精度要求W±5mm0非机械施工区段采用人工挖、填施工时，要及时提供给作业工人桩上高程，以使有所遵循，一次成活。高程控制桩一般按30m一个，纵向变坡点附加一根，注明里程。所有高程桩要告诉工人加以保护禁止随意碰、动。如发现松动或缺损，应立即补桩和复测安放高程，桩上高程用红油漆标柱，以防缺失。(三)高程复测每道工序完成后，应及时复核高程，并与设计高程核对,并填写复测记录，在水准测量手簿上记载清楚，以便及时核实。六、项目部测量组人员及设备配置测量组人员：测量员6人。测量时间：白天施测。仪器及设备：见下表。测量仪器及设备表序号设备名称型号单位数量1全站仪索佳台12电子经纬仪J2台13自动安平水准仪AT-G1/G2台24铝合金塔尺5m把45钢卷尺50m把36皮尺50m把27钢卷尺5m把28花杆2m根29油画笔6号支610木桩50X50×500mm根2011木桩60×60×100Omm根1012红油漆塔山牌kg1013水泥钉3X50mm盒1014小线尼龙线kg10注：以上仪器需经有关部门校验合格后方可使用。七、施工测量与成果图在施工测量过程中的经纬仪测量手簿、水准仪测量手簿、中心桩简图、引测高程高差计算等原是数据应妥为保存,是绘制竣工图的真实有效的记载与根据，工程竣工时竣工图的一切资料均按原始记录绘制，并作为技术档案资料的重要文件，并为工程后期的实用参考资料。
