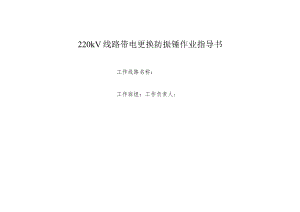

220kV线路带电更换防振锤作业指导书.docx
220kV线路带电更换防振锤作业指导书工作线路名称：工作班组：工作负责人:作业日期年月日时分至年月日时分国家电网生(2006) 935号国家电网公司 110 (66)国家电网生技2005 173号 国家电网 Q/GDW1799. 2-20131、适用范围：适用于220kV线路带电更换防振锤(导线水平垂直排列)。引用文件：架空输电线路管理规程kV500kV架空输电线路运行规范国家电网公司«110(66)kV500kV架空输电线路检修导则110(66)kV500kV架空输电线路检修规范国家电网公司电力安全工作规程(线路部分)DL/T800电力企业标准编制规则、Q/GDW1安全生产健康环境质量管理体系基础和术语Q/GDW2安全生产健康环境质量管理体系规范编制。GB6568.12000带电作业用屏蔽服装GB/T180372000带电作业工具基本技术要求与设计导则GB130352003带电作业用绝缘绳索GB/T142862002带电作业工具设备术语GB130342003带电作业用绝缘滑车国家电网安监2009664号国家电网公司安全工作规程(电力线路部分)DL/T7412010架空输电线路运行规程DL/T626-1997盘形悬式绝缘子劣化检测规程GB/T2900.552002电工术语带电作业DL7792001带电作业用绝缘绳索类工具国家电力公司1997.7带电作业管理制度国家电力公司1997.10带电作业操作导则GB502332015U10-750kV架空送电线路施工及验收规范2、作业前准备2.1准备工作安排序号内容标准责任人备注1现场勘察杆塔周围环境,导地线规格，绝缘子规格，地形状况等。判断能否采用带电作业2查阅有关资料L了解有关导线资料，根据导线的荷载，确定使用工具的型号。2.了解系统接线的运行方式，判断是否需要停用重合闸3了解现场气象条件判断是否符合安规对带电作业要求4组织现场作业人员学习作业指导书掌握整个操作程序，理解工作任务及操作中的危险点及控制措施2.2人员要求序号内容责任人备注1带电作业人员必须持有有效资格证及上岗证2作业人员周期身体检查合格、精神状态良好2.3工器具序号名称型号/规格单位数量备注1绝缘传递绳条12绝缘传递绳条13跟头滑车O.5t个14绝缘软梯付15屏蔽服套16苫布块17兆欧表5000V块18万用表块1绝缘二器具机械及电气强度均应满足安规要求，周期预防，生检查性试验合格2.4材料序号名称型号单位数量备注1防振锤2铝包带2.5危险点分析序号内容1登塔时、塔上作业时违反安规进行操作，可能引起高空坠落。2地电位电工与带电体及等电位电工与接地体安全距离不够，可能引起触电伤害。序号内容1带电作业必须设专人监护，监护人不得直接操作。监护的范围不得超过一个作业点。2在带电作业过程中如设备突然停电，作业人员应视设备仍然带电。3地电位作业，人身与带电体的安全距离不得小于220KV为1.8m。绝缘操作杆有效长度分别不得小于2.Inu4使用工具前，应仔细检查其是否损坏、变形、失灵。操作绝缘工具时应戴清洁、干燥的手套，并应防止绝缘工具在使用中脏污和受潮。5所有工器具应定期试验，不合格的带电作业绝缘工具严禁带入工作现场。6软梯挂上导线后，由工作负责人对软梯悬挂情况进行认真检查核对。7等电位电工应穿合格全套屏蔽服，各部连接可靠，转移电位时严禁由等电位电工头部充放电，人体裸露部分与带电体的距离分别大于0.3mo8如遇雷、雨、雪、雾不得进行带电作业，风力大于5级及空气相对湿度大于80%时，不得进行带电作业。9地面人员严禁在作业点垂直下方活动，塔上人员应防止落物伤人。10按规程要求安全距离进行操作。11严禁使用不合格带电工器具，带电工器具应定期进行试验。12正确使用安全带，安全带应挂在牢固的构建上，检查扣环是否扣牢。13地面作业人员应佩戴安全帽，防止坠物砸伤。2.7作业分工序号作业内容备注1工作负责人1名、等电位电工1名负责拆装防振锤、地电位电工1人、地面电工4名负责安装固定软梯及传递工器具、防振锤3作业程序3.1开工序号内容作业人员签字1工作负责人办理带电作业工作票2调度通知已停用重合闸，许可工作3工作负责人组织全体工作人员带好安全帽在现场列队宣读工作票，交代工作任务、安全措施、注意事项，工作班成员明确后，进行签字。工作负责人发布开始工作的命令4作业前，核对线路名称，无误后开始工作3.2作业内容及标准序号作业内容作业步骤及标准安全措施注意事项责任人签字1检查工具L正确佩带个人安全用具：大小合适，锁扣自如。由负责人监督检查2.派专人对所需工具进行测量，检查工具数量L绝缘工具使用前，应仔细检查其是否损坏、变形、失灵。并应用5000V兆欧表进行分段绝缘检测，电阻值应不低于700M2.用万用表测量屏蔽服衣裤最远端点之间的电限值不得大于20。2安装软梯1 .作业人员将3mm绝缘绳抛过导线2 .用由3mm绝缘绳将带有14mn绝缘传递绳的翻跟头滑车挂在导线上3 .地面作业人员利用14n三绝缘传递绳将软梯移至接近导线防振锤处安装可靠4 .地面作业人员将软梯下压收紧L传递绳要平稳、无磕碰、无缠绕，不慌乱2.地面作业人员将软梯下压收紧时，导线对地及跨越物的最小距离符合安全规定2.8m3.地面作业人员将软梯下压时不许用冲击力3登塔拆除欲更换防振锤L等电位电工应穿合格全套屏蔽服，各部连接可靠，登软梯，转移电位时严禁由等电位电工头部充放电,人体裸露部分与带电体的距离大于0.3m,经工作负责人同意后与导线等电位2 .利用工具拆除欲更换的旧防振锤3 .地面作业人员用绝缘传递绳将新防振锤传上。同时将换下旧的防振锤传递至地面1 .等电位人员对邻相导线距离不得小于2.5m2 .等电位人员沿绝缘软梯进入强电场系牢保护绳3 .上、下工作人员要密切配合，地面人员要听从等电位作业人员的指挥4 .新旧防振锤采用交替法（旧防振锤下的同时新的上）进行更换，传递中防振锤无磕碰，绳索无缠绕4安装防省锤返回地面：1.等电位电工按原样安装好防振锤2.检查导线上无遗留物后沿软梯脱离强电场，返回地面新防振振锤安装后要保持原设计安装距离，各部分连接牢固3.3竣工序号内容负责人签字1清理现场及工具，认真检查杆（塔）上有无留遗物，工作负责人全面检查工作完成情况，无误后撤离现场，做到人走场清2通知调度并终结工作票4消缺记录序号缺陷内容消除人员签字5、验收总结序号检修总结1验收评价2存在问题及处理意见6、指导书执行情况评估评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见
