DT05-01JT中国标准动车组闸片统型技术条件_20161222.docx

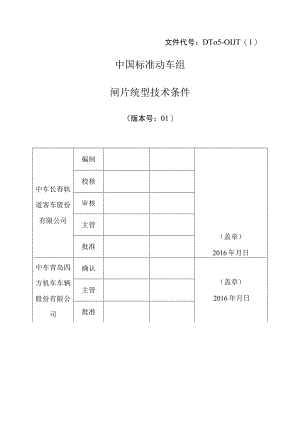

文件代号：DTo5-OIJT（1）中国标准动车组闸片统型技术条件（版本号：01）中车长春轨道客车股份有限公司编制（盖章）2016年月日校核审核主管批准中车青岛四方机车车辆股份有限公司确认（盖章）2016年月日主管批准中国标准动车组闸片统型技术条件（版本号：01）二。一六年十二月1范围22规范性引用文件23术语和定义24通用要求25结构与使用要求36技术要求37检验方法48检验规则59标志、包装、运输和储存610附录6中国标准动车组闸片统型技术条件1范围本技术条件规定了时速350公里中国标准动车组闸片的结构与使用要求、技术要求、检验方法、检验规则、标志、包装、运输和储存要求。本技术条件适用于时速350公里中国标准动车组闸片的设计、制造、检验。2规范性引用文件下列文件对于本技术条件的应用是必不可少的。凡是注日期的引用文件，仅注Fl期的版本适用于本技术条件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本技术条件。GB/T223-2008钢铁及合金化学分析方法GB/T5121.1-2008铜及铜合金化学分析方法GB/T700-2006碳素结构钢GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T1184-1996形状和位置公差未注公差值GB/T5121.1-2008铜及铜合金化学分析方法GB/T10421-2002烧结金属摩擦材料密度的测定TB/T3005-2008机车用粉末冶金闸瓦TB/T3118-2005铁道车辆用合成闸片UlC541-3-2010制动装置-盘形制动装置及其应用-闸片许可的一般规定3术语和定义本技术条件采用以下术语和定义。3. 1瞬时摩擦系数在任意给定制动瞬间切向力与闸片总压力之比，符号为由。3.2平均摩擦系数瞬时摩擦系数在制动距离S2上积分的平均值，符号为Mm,即：=Jj2dSmSa203.3制动距离从达到全部制动力的95%时起到停车时止的距离，符号为S2。4.1环境条件4L1工作环境温度为：-25C+40°C,允许在不低于-40环境温度下存放。41.2相对湿度：95%(该月月平均最低温度为25)。41.3海拔高度：1500m<,4.1.4最大风速：一般年份小于15m/s；偶有33ms°4. 1.5有风、沙、雨、雪、雾霾天气，偶有盐雾、酸雨、沙尘暴等现象。4.2车辆条件4. 2.1运营速度：350kmh,最高试验速度385kmho5. 2.2最大轴重:17t5结构与使用要求5.1 结构形式闸片采用分体形式，由两个半片组成，名义摩擦面积400Cm2。闸片应由多个摩擦块单元组成，摩擦块单元的安装结构采用弹性浮动形式，安装接口为燕尾通用型。闸片轮廓尺寸及燕尾接口形式见图样DT05-010-OOoOO,闸片摩擦块局部允许超过图样DT05-010-00000规定的钢背外轮廓尺寸W2mm°除图样DTO5-010-00000规定尺寸外，详细尺寸由供需双方协商确定。5.2 钢背、燕尾部件材料闸片钢背及燕尾材料的抗拉强度不低于375MPa,屈服强度不低于235MPa,并应进行防腐处理。闸片钢背材料应能耐受附录B所规定的试验工况，试验后变形不影响闸片正常拆装。6. 3使用要求在正常的使用条件下及规定的使用限度内：a)闸片对制动盘摩擦面不应产生异常磨耗；b)闸片性能应符合本技术条件规定的要求；c)闸片不应有明显开裂，摩擦体不应脱落。6技术要求7. 1外观要求7.1.1 闸片摩擦体不应有裂纹、分层、疏松、翘曲、掉块等缺陷。7.1.2 闸片摩擦面应平整，平整度不超过0.5mm。7.1.3 闸片的摩擦材料与摩擦体钢背应紧密结合且无缝隙。7.1.4 闸片的标志应符合9.1要求。6.2尺寸要求6.2.1闸片主要接口和外形轮廓尺寸见图样DT05-0104)0000,详细尺寸按供货商图样要求。6. 2.2图样中未注尺寸公差及形位公差要求如下:a)未注机械加工尺寸公差按GB/T1804-11iob)未注形位公差按GB/T1184-H6.3材料要求6.3.1闸片摩擦体材料为粉末冶金材料。6.3.2闸片摩擦体材料性能应符合表1要求。表1材料性能要求密度g/C11)3摩擦体剪切强度MPa粘接面剪切强度MPa标称值(l±0.1)6.027.06.3.3闸片禁止使用石棉、铅、锌及其化合物等有害物质。6.3.4闸片摩擦材料中Si元素含量应不大于1%、且AL+Si元素的总含量不应超过1%；Cr+Zr+W元素含量总和不应超过10%o6.4摩擦磨耗性能要求6. 4.1摩擦系数闸片的瞬时摩擦系数及平均摩擦系数性能要求见附录A。闸片静摩擦系数不低于0.34。7. 4.2磨耗量闸片平均磨耗量不应超过0.35cm3MJ<.6.4.3闸片摩擦材料应能承受本技术条件附录B试验工况下的热负荷要求，闸片不应出现变形、摩擦材料熔化、金属镶嵌、掉块、持续啸叫及其它缺陷。6. 4.4制动盘摩擦面温度在700以下时，闸片材料性能不得明显衰减。7检验方法7. 1外观检查闸片外观用目测检查。7.2 外形尺寸检查闸片外形尺寸应用专用的样板或精度不低于0.02mm的量具检查。7.3 物理及力学性能试验7.3.1试样制取试样应从闸片摩擦体上制取。7. 3.2密度试验闸片密度试验按GB/T10421-2002进行。8. 3.3剪切强度试验闸片摩擦体剪切强度试验按照附录C进行。8.4 摩擦体与摩擦体钢背粘结强度试验闸片摩擦体与摩擦体钢背粘接强度试验按照附录C进行。8.5 擦体元素含量试验摩擦体元素含量试验采用按GB/T5121-2008及GB/T223-2008执行。8.6 摩擦磨耗性能试验7.6.1闸片摩擦磨耗性能试验应在1:1制动动力试验台上进行。7.6.2试验程序及方法按照附录B的规定进行。7.6.3用于试验的闸片应是实物，不允许使用缩小比例的试样进行试验。7. 6.4闸片潮湿状态摩擦磨耗试验应采用喷水装置进行，喷水装置可参照附录D。8. 6.5闸片的磨耗量用称重法确定。称量器具精度不低于0.2g。8检验规则8.1例行试验8.1.1 例行试验项目见表2。8. 1.2外观检验出厂前闸片应逐个进行外观检查。9. 1.3外形尺寸检查抽样方法同TB/T3118外形尺寸检查（6.1.3）o8.1.4物理力学性能、化学成分及摩擦体与摩擦体钢背粘结强度检验抽样方法同TB/T3118物理及力学性能检验（6.1.4）o8.2型式试验8.2.1型式试验项目见表2。8.2.2在出现以下情况之一时应进行型式试验：a）产品定型时；b）产品转厂生产时；C）产品结构、材料、工艺有重大改进时；d）产品停产三年后再生产时；e）定型产品连续生产五年时。8. 2.3进行摩擦磨耗试验时，闸片随机抽样，试样应从例行试验合格的产品批次中抽取。如果闸片摩擦系数超出要求的累计制动次数不高于3次，摩擦磨耗试验完成后允许用原闸片对每个不合格项进行5次复验。若复验结果全部合格，可视为合格，否则判为不合格。9. 3检验项目检验项目见表2o表2检验项目序号检验项目型式试验列行试验技术要求检验方法1外观及尺寸6.16.27.1、7.22密度6.37.33摩擦体剪切强度6.37.34摩擦体和摩擦体钢背的粘结强度6.37.45摩擦体元素含量试验6.37.56摩擦磨耗性能一6.7.6注：“J”表检验项；“-”表不检验项。9标志、包装、运输和储存10. 1标志9.1.1闸片上应有可追溯性的永久标志，标志应包括以下内容：a）产品型号；b）制造厂名或代号；c）序列号；d）生产年月。9.1.2闸片标志放置在燕尾板或钢背上，字体应清晰，具有可追溯性。9.2包装9.2.1闸片应包装，包装箱上应有闸片名称、型号、供应商名称等标志。9.2.2包装箱内应有检验合格证。检验合格证应至少包含以下内容：a）供应商名称或代号；b）产品名称及型号；c）数量和产品编号；d）制造厂的检验部门签章；e）检查人员姓名或代号。9. 2.3包装时应对闸片采取适当的防护措施。9.3 运输闸片运输应用包装箱，装卸时不得摔扔，防止闸片破损和变形。9.4 储存闸片应储存在通风干燥处，防止日晒和雨淋。10附录附录A时速350公里中国标准动车组闸片干燥条件下摩擦系数要求附录B时速350公里中国标准动车组闸片1:1制动动力试验程序附录C摩擦体剪切强度及粘接面剪切强度试验方法附录D喷水装置附录E图纸明细表序号图号描述备注1DT05-010-00000闸片附录F互换零部件明细表序号图号描述备注1DT05-010-00000闸片易损易耗件附录A（规范性附录）时速350公里中国标准动车组闸片干燥条件下摩擦系数要求。选度I km/h I图A.1闸片干燥条件下瞬时摩擦系数（a）公差要求wr4ts,M助的速度<k> ao2SOkmhii度下FBL36kM 2SOk-3OOkmh速度之陋F8231kM300knh以 I.速度FB3-8kN图A.2闸片干燥条件下平均摩擦系数（m）公差要求附录B(规范性附录)B.1时速350公里中国标准动车组闸片1:1制动动力试验程序粉末冶金闸片闸片名义摩擦面积400cm?制动盘750x460x46.5mm钢质轮装制动盘每个制动盘上的质量8.5t轮径920mm摩擦半径305mm制动序次速度V(km/h)双侧闸片推力F(kN)初始温度(eC)说明RlaRx1203120-100进行X次磨合制动，使接触面超过85%o称重1162173184195206217228239241025112612271328142915305080120160200801201401602008012014016020031313131311818181818363636363650-60冷却后，进行干燥条件下的停车制动31323334351203150-60冷却后，进行干燥条件下的停车制动。35次制动停止后制动盘静止冷却,为静摩擦试验做准备.3637383940-3650-605次静摩擦试验称重41564257435844594560466147624863496450655080120160
