EDFA模拟软件使用说明.docx

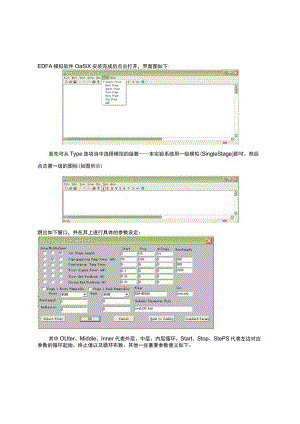

EDFA模拟软件OaSiX安装完成后点击打开，界面图如下:首先可从Type选项当中选择模拟的级数本实验系统用一级模拟(SingleStage)即可。然后点击第一级的图标(如图所示)跳出如下窗口，并在其上进行具体的参数设定：其中OUter、Middle、Inner代表外层、中层、内层循环。Start、Stop、StePS代表左边对应参数的循环起始、终止值以及循环布数。其他一些重要参数意义如下：1stStageLength光纤长度CopropagatingPumpPower(mW)同向泵浦功率Counterprop.PumpPower反向泵浦功率FirstSignalPower(mW)输入信号光功率Wavelength信号光/泵浦光的波长值上图例子中我们将光纤长度设定为内层循环，由2m到15m循环14次，即每Im为步长进行循环计算。将同向泵浦激光器功率设定为中层循环，由70mW到IoOmW循环2次，即循环计算了70mW和100mW两种情况。没有设定外层循环。点击MejFiber|,可选择不同种类的光纤，根据光纤种类填上正确的泵浦和信号光波长。参数设定完成后，点击设定输出的图标(如图所示)跳出如下窗口，可选择模拟计算输出哪些参数，可同时选择多项，如增益，噪声系数等。设定完成后可从菜单或工具栏中选择运行（RUn）,软件将询问是否存贮计算结果（如下图），选择"是"，结果将存贮为orf文件。Storeresultsinafile?归二是W二/®运行完成后，软件窗口中将显示计算结果，如下图JL Uijfc ld Y 次力幺 >2U uliEile £dit Xiew Setup RUn Iype Help D 0» Qa? 123456C->JJe3'同时，结果将存贮在刚才的.orf文件中,可将后缀Qrf变为.txt或doc或.xls等，即可用常用的对应的软件打开输出结果。然后可用自己熟悉的绘图软件利用OaSiX模拟计算出的结果画出曲线图。举例：如根据我们前面例子设定的参数，OaSiX计算结果如下:Coprop-Pump(mW)70Counter-Pump(mW)0Sig1POWerlnPUt(mW)0.1End1Reflection(%)0.01End2Reflection(%)0.01StglLen(m)1550TotGain27.46042.65874311.1052.90712414.59153.01812517.75393.08281620.36133.14087722.2473.20694823.44853.27864924.14943.348761024.53473.414021124.73373.47451224.82563.531181324.85713.584951424.85463.636431550AmpNFCoprop-Pump(mW)100Counter-Pump(mW)0Sig1POWerlnPUt(mW)0.1End1Reflection(%)0.01End2Reflection(%)0.01StglLen(m)1550TotGain27.519272.6527311.21752.8976414.79873.00584518.12663.06885620.97873.12843723.13143.20309824.54273.29086925.38123.37971025.85573.462771126.11393.539661226.24583.611781326.30493.68031426.32243.746011550AmpNF1526.31653.80937根据上述结果,可画出同向泵浦功率分别为70mWx100mW时增益随光纤长度变化曲线：同向泵浦功率分别为70mW,100mW时噪声系数随光纤长度变化曲线:Co-pumppower70mW一一CO-PUmPPOWerIOc)mWFiberLength(m)
