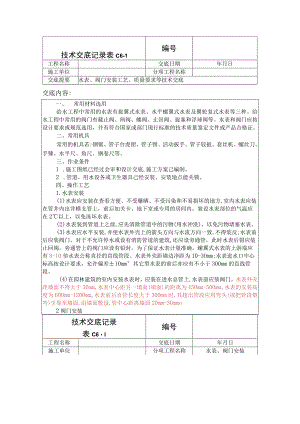

技术交底记录表C6-1编号工程名称交底日期年月日施工单位分项工程名称交底提要水表、阀门安装工艺、质量要求等技术交底交底内容:一、常用材料选用给水工程中常用的水表有旋翼式水表、水平螺翼式水表及翼轮复式水表等三种。给水工程中常用的阀门有截止阀、闸阀、蝶阀、止回阀、旋塞和浮球阀等。水表和阀门应按设计要求或规范选用，并有符合国家或部门现行标准的技术质量鉴定文件或产品合格证。二、常用机具常用的机具若:钢锯、管子台虎钳、管子钳、活动扳手、管子较扳、套丝机、螺丝刀、手锤、水平尺、角尺、钢卷尺等。三、作业条件1 .施工图纸已经过会审和设计交底,施工方案己编制。2 .管道、用水设各或卫生器具己经安装。安装地点能关锁。四、操作工艺1.水表安装(1)水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方,室内水表应装在管井内出井横支管上，前后加关卡、地下室或专用的房间内，装设水表部位的气温应在2以上，以免冻坏水表。(2)水表装到管道上之前,应先清除管道中的污物(用水冲洗)，以免污物堵塞水表。(3)水表应水平安装,并使水表外壳上的箭头方向与水流方向一致,不得装反;水表前后应装阀门。对于不允许停水或设有消防管道的建筑,还应设旁通管，此时水表后钳应装止回阀，旁通管上的阀门应设有铅封。为了保证水表计量准确，螺翼式水表的上游端应有8-10倍水表公称直径的直线管段。水表外壳距墙边净距为10-3Omm;水表进水口中心标高按设计要求，允许偏差±10mm°其它型水表的前后亦应有不小于300mm的直线管段。(4)在园林建筑的室内安装水表时，应装在进水总管上,水表前应装阀门。水表外壳距墙面不得大于30mm,水表中心距另一墙面(端面)的距离为450mm-500mm,水表的安装高度为600mm-1200mmo水表前后直管长度大于300mm时,其超出管段应用弯头(或把管段煨弯)引靠至墙面,沿墙面敷设,管中心距离墙面20mm-30mmo2阀门安装技术交底记录表C6l编号工程名称交底日期年月日施工单位分项工程名称水表、阀门安装交底提要水表、阀门安装工艺、质量要求等技术交底交底内容：(1)截止阀安装由于截止阀的阀体内腔左右两侧不对称，安装时必须注意流体的流动方向。应使管道中液体由下向上流经阀盘，因为这样的流动的流体阻力小，开启省力，关闭后填料不与介质接触，易于检修。(2)闸阀安装闸阀无方向性,允许水流从任意一端流入流出。但闸阀不宜倒装，使介质长期存在于阀体空间会腐蚀阀杆，检修也不方便。闸门吊装时，绳索应拴在法兰上，切勿拴在手轮或阀件上，以防折断阀杆。明杆阀门不能装在地下，以防阀杆锈蚀。(3)旋塞和蝶阀安装旋塞和蝶阀允许水流从任意一端流入流出。(4)止回阀安装止回阀有严格的方向性,安装时除要注意阀体所标水流方向外,安装升降式止回阀时:水平式应水平、正直，以保证阀芯升降灵活和工作可靠;垂直式水流方向宜自下而上,旋启式止回阀要保证阀瓣的旋转枢输处于水平，宜安装在水平管道上也可以安装在垂直管道上,但水流应自下向上流动。(5)在水平管道安装时，阀杆应垂直向上,或者倾斜某一角度:如果阀门安装在难于接近的地方或者较高的地方,为了便于操作.可以将阀秆装成水平，同时再装一个带有传动装置的手轮或远距离操作装置。装置在操作时要求灵活,指示准确，也可设置操作平台。阀门的阀杆在任何情况下都不得位于水平线以下。(6)安装法兰式阀口时,应保证两法兰端面互相平行和同心。铸铁阀门应避免因强力连接或受力不均引起的损坏。拧紧法兰螺栓时,应对称或十字交叉进行。安装螺纹连接的阀门时,应保证螺纹完整无缺,管螺纹上要缠生料带或白厚漆加油麻丝;拧紧时,必须用扳手咬牢拧入管子一端的六角体上,用力要均匀，以保证阀体不致拧变形和损坏。五、成品保护1、水表要在管道试压后,在要验交时再行安装，阀门安装好后可将手轮拆下.待验交时再装上，以免过早安装时,容易损坏和丢失。2、安装的建筑物必须能加锁,并要建立严格的钥匙交接制度,尤其是多单位在内施工的安装项目,一定要建立值班交接制度。六、应注意的质量问题1、水表、阀门的安装,对于建筑物的外观有很大影响,所以要特别注意整个房间的布置保持协调,标高要一致。技术交底记录表C6l编号工程名称交底日期年月日施工单位分项工程名称水表、阀门安装交底提要水表、阀门安装工艺、质量要求等技术交底交底内容：2、注意阀门压盖漏水。将盖母拆下,用螺丝刀把填料盖撬出来,把旧填料清理干净.重新缠上34圈细石棉绳或生料带，再用填料盖盖好后,拧好盖母即可。对干填料变硬的阀门，阀杆转动后，两者间更产生了间隙。修理时,应先按松扣的方向将盖母转活动、然后按旋紧方向旋紧母盖即可，如不见效,说明填料已失去应有的弹性,应接上法把旧填料更换成新填料即可。DN5O以上的阀门没有盖母（与盖母相应的零件叫格兰或压兰，漏水修理方法与以上方法基本一样,所用的填料采用成型的石棉盘根）。3、安装前,应仔细核对所用阀门的型号、规格是否符合设计要求。还应检查填料及压盖螺栓,须有足够的调节余量,并要检查阀杆是否灵活,有无卡塞和歪斜现象,法兰和螺纹连接的阀门应加以关闭,不合格的阀门不能进行安装。4、阀门在搬运时不允许随手抛掷，以免损坏。阀门吊装时,绳索应拴在阀体上,切勿拴在手轮或阀杆上，以防阀杆弯曲或折断。阀门应安装在维修、检查和操作方便的地方,室外埋地敷设的给水管阀门要设阀门井。5、阀门开不动。阀门长期关闭,容易锈住,造成打不开的情况。开这类阀门时可用振打的方法,使阀杆与盖母（或压兰）之间产生微量间隙;如仍开不动时,可用扳手或管钳转动手轮。用力应均匀缓慢,不得将阀杆扭断或扳弯。6、阀门开启后不通水,可能有以下几种情况：（1）闸阀:感到阀门开不到头,再关也关不到底了，这是阀杆滑扣的象征,所以阀门不通,需换阀门阀杆或更换阀门。（2）球形阀门:开不到头或关不到底,属阀杆滑扣，需要换阀杆或阀门。能开到头或管到底，是阀芯、阀杆脱落。DN50或以下的阀门,可把阀门盖打开后,把阀芯取出来，阀芯侧面有一道明槽，内侧有个环形暗槽与阀杆上的环形槽相应，把阀芯顶到阀杆上后，从阀芯明槽处，把直径与阀芯（或阀杆）环形槽直径相等的铜丝插入阀杆上的小孔（不透孔）后，用手使阀杆与阀芯做相对运动,铜丝会自然地卷入阀芯，阀芯就连接到阀杆上。DN50以上的阀门，阀芯与阀杆的连接形式较多，必须将阀门解体后,根据其结构的特点进行修理。（3）阀门关不严，对使用垫料（皮钱）的阀门，多数原因是属于垫料失效问题，应拆开阀门盖换垫料。对球形阀门,可能是阀座和阀芯间卡有杂质、脏物或两者被划伤、腐蚀的部位使阀门无法管严。应将阀门盖打开检查，如属阀芯、阀压间卡有杂质、脏物,应消除解决;如属阀芯、阀座被划伤、腐蚀,需用研磨方法修理或更换。不经常开启的阀门，由于阀杆丝扣上生满了锈或密封面生锈,也会产生关不严的毛病,可将阀门反复开关几次或打开研磨。（4）水表不得装反,水表上的铅封应保证完好。交底人审核人接受交底人技术交底记录编号表C6l工程名称交底日期年月日施工单位分项工程名称水表、阀门安装交底提要水表、阀门安装工艺、质量要求等技术交底交底内容：七、安全注意事项1.较大阀门或阀门处在高位需吊装时,起吊阀门的绳索须拴在阀体上,不得拴在手轮或阀杆上，以防阀杆弯曲或折断。2.架空管道，口径较大的阀门下须设支墩（架），以免管道受力过大。
