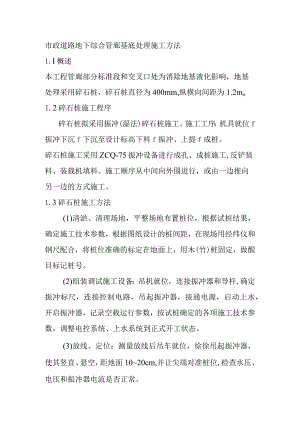

市政道路地下综合管廊基底处理施工方法1.I概述本工程管廊部分标准段和交叉口处为消除地基液化影响，地基处理采用碎石桩，碎石桩直径为400mm,纵横向间距为1.2mo1.2碎石桩施工程序碎石桩拟采用振冲(湿法)碎石桩施工。施工工序：机具就位f振冲下沉f下沉至设计标高下料f振冲、上提f成桩。碎石桩施工采用ZCQ-75振冲设备进行成孔、成桩施工,反铲装料、装载机填料。施工顺序从中间向外围进行，或由一边推向另一边的方式施工。1.3碎石桩施工方法(1)清淤、清理场地，平整场地布置桩位，根据试桩结果，确定施工技术参数，根据图纸设计的桩间距，在现场用经纬仪和钢尺配合，将桩位准确的标定在地面上，用木(竹)桩固定，做醒目标记桩号。(2)组装调试施工设备：吊机就位，连接振冲器和导杆,确定振冲标尺，连接控制电路，吊起振冲器，接通电源，启动上水，开启振冲器，记录空载运行参数，按试桩确定的各项施工技术参数，调整电控系统、上水系统到正式开工状态。(3)放线、定位：测量放线后吊车就位，徐徐吊起振冲器，使其竖直、悬空，距地面1020cm,并让尖端对准桩位,检查水压、电压和振冲器电流是否正常。(4)造孔：将振冲器缓慢、稳妥地吊起，对准桩位缓慢下降振冲器至离地面30Cm以内，启动清水泵供水，待振冲器下端射水口出水的水压、水量达到工艺要求时，方启动振冲器，拉紧防扭绳索；待振冲器内的偏心块达到额定转速时，下沉振冲器贯入土层进行造孔；造孔过程中吊机卷扬绳的下放速度控制在0.52mmin之间，并始终保持振冲器处于悬挂状态，以免造成斜孔；当遇到电流值超过电机的额定电流时，应暂停振冲器的下沉，或减速下沉，或上提一段距离，借助高压水冲松土层后再继续下沉造孔；造孔达到设计深度时，上提振冲器。为了定性地反映出土的强度变化，造孔过程中要及时记录各深度的水压、造孔电流等的变化以及相应的时间。(5)清孔：当造孔达到设计深度时，即将振冲器提出孔口，然后再次下沉振冲器，往复23次，使孔口泥浆变稀,进行清孔，清除孔内泥土，保证填料畅通，减小桩体含泥量。(6)填料、振密、制桩：清孔完毕，控制室改用加密电流，并改变水压，采取连续填料，分段振密的制桩方法。将振冲器提离孔口l0L5m,装载机向孔内倒石料，每次填料数量视土质条件而定，一般每次填料高度为0508m0待石料沉入孔底后，再缓慢下沉振冲器，振密孔底桩体，当振冲器工作电流达到规定的密实电流后，留振1020s。循环上段工序，进行下一段桩体的压密工作直至孔口，则完成一根桩的制桩过程。
