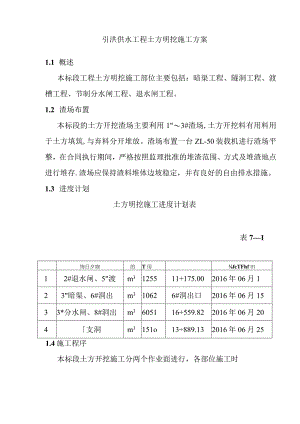

引洮供水工程土方明挖施工方案.docx

引洪供水工程土方明挖施工方案1.1 概述本标段工程土方明挖施工部位主要包括：暗渠工程、隧洞工程、渡槽工程、节制分水闸工程、退水闸工程。1.2 渣场布置本标段的土方开挖渣场主要利用1"3#渣场,土方开挖料有用料用于土方填筑,与弃料分开堆放。渣场布置一台ZL-50装载机进行渣场平整，在合同执行期间，严格按照监理批准的堆渣范围、方式及堆渣地点进行堆存.渣场应保持渣料堆体边坡稳定，并有良好的自由排水措施。1.3 进度计划土方明挖施工进度计划表表71饰日夕珈的T用fcTFhf田12#退水闸、5"渡m3125511+175.002016年06月123"暗渠、6#洞出m310626#洞出口2016年06月1533*分水闸、8#洞出m3605116+559.822016年06月204支洞m3151o13÷889.132016年06月251.4施工程序本标段土方开挖施工分两个作业面进行，各部位施工时先进行洞脸部位开挖,施工顺序:8#洞进口-5#渡槽一1#退水闸一7#洞出口一7"洞进口一3#暗渠一6#洞出口8#洞出口f3#退水闸一1#支洞开挖顺序为：施工准备一测量放线一机械大面开挖一反铲配合人工预留保护层开挖（与大面开挖同步进行）,施工时按各道工序依次进行。1.5 施工方法各部位土方明挖，采用反铲进行大面开挖，临近基础建基面时，预留保护层。预留保护层采用反铲削坡和人工修整的施工方法。由于开挖断面比较小，开挖时采用大面开挖和保护层开挖同步进行。1.5.1 施工准备施工前由测量放出设计开挖边线,对梯弧段明渠工程、暗渠工程、隧洞工程、渡槽工程、车桥工程、节制分水闸工程、退水闸工程开挖范围内的原始地形、地貌进行复测,核实开挖原始断面，地表的植被清理，必须延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少5m的距离；植被清理，须予挖除树根的范围应延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧3m的距离.施工时人工配合液压反铲清理开挖区内的植被、杂物;开挖开口边线外做好排水沟，清理的植被或砍伐的成材应按监理人指示，将其运到指定地点堆放；清理的杂物,废渣等,凡属无价值可燃物，应尽快将其焚毁.在焚毁期间，采取必要的防火措施，凡属无法烧尽或严重影响环境的清除物，按监理人指定的地区进行掩埋或堆放。1.5.2 土方开挖土方对于开挖土层较薄地段，采用人工开挖、修坡；在土层较厚地段，先用反铲进行大面开挖,预留Oo3m厚保护层的施工方法。保护层采用反铲配合人工削坡、修整。反铲经施工道路进入工作面，直接挖装，自卸汽车运至渣场。砂砾石本标段砂砾石开挖主要集中在5#渡槽，开挖时采用CAT320反铲自上而下、分层开挖的方式，施工时反铲经施工道路进入工作面直接挖装，15t自卸汽车运至渣场.砂砾石边坡采用反铲配合人工按设计边坡修坡。本标段边坡土方开挖的质量满足表7-2的要求.土方边坡开挖要求表7-2-rzr-14-m-h*TCT*K4-Il-rI*«I/HfZIrr'a-.1*I，.<r-fxl.J.坡面局部Y八XVidtt、，一Yr不大于开挖IwJ度的±2%Z由甘石tt土力七七片上为4七七由I7ron【、1Ut、JL+rT7Zr/-J-、-X_LrU4¼1>11'ITFg1.6开挖质量保证措施针对本标段的开挖施工特点制定切实可行，便于操作的质量控制措施，在质量控制过程中重点强调过程控制,因为过程控制在质量控制中是最关键的。施工前,制订详细作业指导书和进行技术交底，现场严格按作业指导书和技术交底进行施工；交底工作必须有记录，交底人和被交底人须在交底记录上签名。每次开挖施工前,必须按设计图纸测量放线，精度必须达到设计和规范要求.在开挖过程中，将采用坡度尺严格控制开挖面的超欠挖.开挖后对体型进行复核。对坡度尺按规范做必要的试验及检查，不定期对当班使用的坡度尺进行校验，发现变形或已损坏的坡度尺不再使用;施工技术员掌握坡度尺的误差值，以便在使用过程中进行修正误差值.做好检查、校验记录以备检查。建立、健全质量检查监督体系，配备专职质检人员，制订完善的质检制度。对工序实行全过程的跟踪控制。实行工序验收合格证制度，对主要工序都必须由技术人员验收并签发合格证，否则不能进行下一工序的施工。闲对主要技术人员和操作人员进行培训考核，持证上岗。(七)大力开展“QC”小组活动，实现质量管理目标，形成质量管理网络.建立责任制和质量奖罚措施。（八）严格按IS09002质量管理体系操作程序的要求执行，保证各工序过程受控。1.7主要资源配置1.1.1施工机械设备本标段主要机械设备配置见表7-3主要设备表表7-3设备名称型号及规格数量后铲rAT29n山汨T知台9AnF1/1拈我如71-FiR1湎永生A十1白新宝1A十4力11油主Bt11.1.2劳动力配置本标段主要劳动力配置见劳动力计划表表74
